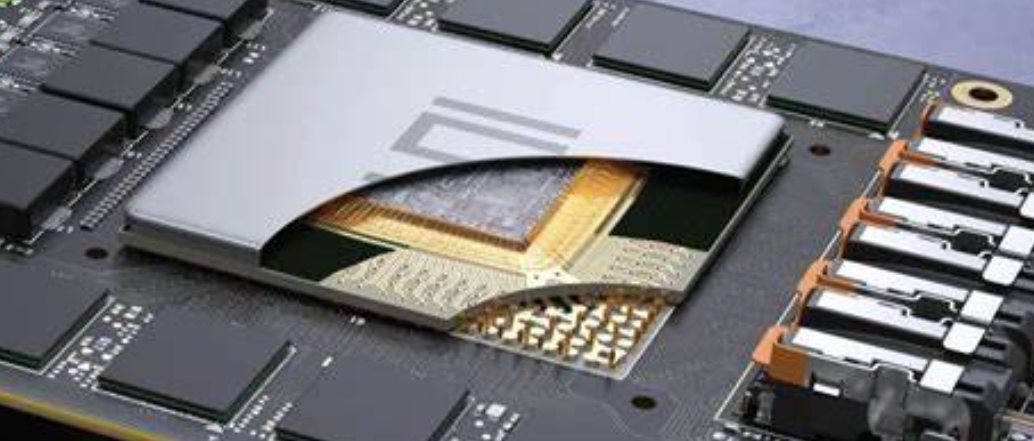

异构集成手艺是指将单独制造的组件集成到更高级别的组件或系统封装（SiP）中，总体而言，该组件提供了增强的功效和刷新的操作特征
。

一、美国国防部“最先进异构集成封装妄想”完成第一批原型交付

据美国防部（DoD） 4月6日新闻，DoD“最先进 (SOTA)异构集成封装妄想” (SHIP) 完成第一批原型交付
。近期， BAE Systems公司收到两个原型——英特尔用于 SHIP Digital 的多芯片封装 (MCP-1) 和 Qorvo 用于 SHIP 射频的多芯片？ (MCM-1)
。国防部首席手艺官徐若冰（Heidi Shyu）指出：“国防部正在接纳战略步伐来；な忠沼攀，SHIP 妄想将实现美国国防部重新在微电子行业占有主导职位的允许”
。SHIP 妄想通过“商业工业生产流程”知足 DoD奇异要求，为 DoD 一连获得 SOTA 微电子封装能力开发了新途径
。SHIP Digital下，英特尔 MCP-1 正在举行原型生产，MCP-2 将在近期最先原型生产历程
。两个 MCP 都包括具有高级功效、低功耗、更小尺寸和尖端性能的 SOTA 小芯片，包括英特尔 Agilex 高级现场可编程门阵列手艺
。

 二、其他国家在半导体手艺领域的投入

1.法国与荷兰追求告竣半导体等领域手艺相助协议

据彭博社4月6日新闻，法国和荷兰正追求告竣一项手艺协议，将为两国在半导体、量子手艺和光处置惩罚领域开展更细密相助铺平蹊径
。知情人士称，克日法国总统马克龙会见海牙同荷兰宰衡吕特碰面时将签署该协议
。据悉，荷兰商业部证实，两国将签署一项关于立异和增添方面的协议，法国官员则证实将签署手艺相助协议以增强欧洲主权的妄想
。

2.韩国将在电池、半导体等研发方面投入至少160万亿韩元

据集微网4月9日新闻，韩国科学和信息通讯手艺部日前宣布，到2027年，私营和公共部分将至少投资160万亿韩元（约合1210亿美元）用于电池、半导体和显示器研发
。据悉，这笔投资分为来自私营部分的156万亿韩元（1180亿美元）和来自政府机构的至少4.5万亿韩元（34亿美元）
。半导体工业方面，包括忆阻器器件优于DRAM和NAND、人工智能相关芯片设计、6G通讯和自动驾驶、3纳米及更先进的工艺手艺等，大部分投资将投向三大工业的100项要害手艺和手艺
。显示方面，包括适用于元宇宙的超陶醉式显示器、全息图等
。电池方面包括充电电池、氢燃料电池和同位素电池三大领域的27项工艺手艺，将开发14项新工艺，以战胜现在锂离子电池在性能、稳固性等方面的局限性，并将启动7个更好的氢燃料电池研发项目和6个用于极端情形的同位素电池研发项目
。

 三、SIP微波组件封装基板洗濯：

SIP荟萃了SMT组件制程工艺和芯片封装工艺，工艺制成中和工艺完成后，都必需对所爆发的焊膏、锡膏残留物以及其他的污垢举行彻底的洗濯和去除，从而抵达组件可靠性的手艺要求
。

在洗濯剂选择中，首先在知足手艺要求条件的条件下，首选水基工艺，如水基工艺不可知足工艺制程要求，在质料兼容性上缺乏包管度，其次选择半水基洗濯剂，洗濯剂选择确定以后，此后要思量的是实现工艺的装备条件，洗濯剂一样平常来说都有较量宽泛的使用规模，都可以适用于喷淋和超声波洗濯工艺，往往SIP洗濯工艺制程中，大部分客户为了思量SIP器件的可靠性和清静性，首选喷淋洗濯工艺
。

推荐选择尊龙凯时科技水基洗濯剂，水基洗濯剂配合喷淋洗濯工艺，为了抵达极高标准的清洁度和对金属质料、非金属质料、化学质料兼容性要求，需要对洗濯喷淋的压力、喷淋角度偏向、洗濯剂温度浓度等等参数举行严酷地规范，才可包管周全手艺要求
。由于手艺要求高，往往洗濯的工艺窗口很是窄小，每一项指标都需严酷控制
。
