安世Nexperia进入IGBT推出古板功率 MOSFET 的新替换品与IGBT洗濯先容

宣布日期:2023-07-11 宣布者:尊龙凯时科技 浏览次数:9489

在电力电子设计中,开发职员一直寻找古板功率 MOSFET 的新替换品。在这一追求中,碳化硅 (SiC) 和氮化镓 (GaN) FET 等新质料和手艺为功率晶体管的可能性注入了新的活力。

然而,除了这些新质料之外,绝缘栅双极晶体管 (IGBT) 仍然是电力电子领域的一项较旧手艺。本周,Nexperia首次进入 IGBT 市场,推出了一系列新的 600 V 器件。在本文中,我们将相识 IGBT、沟槽栅极器件和 Nexperia 的新产品线。

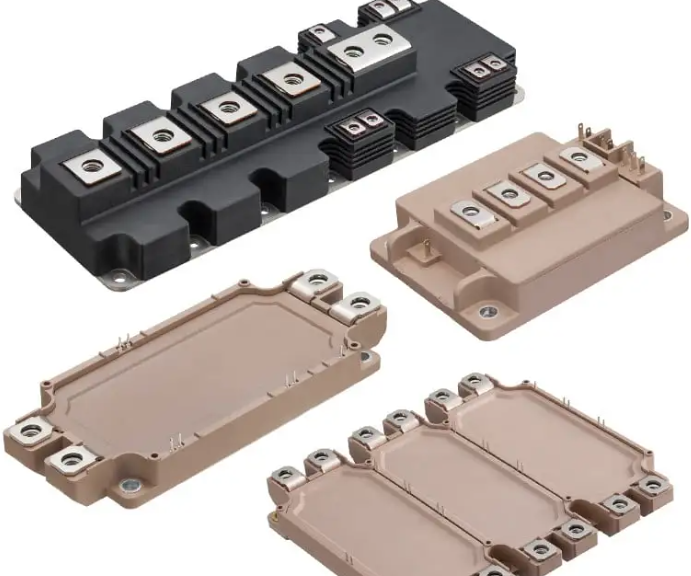

IGBT是一种普遍应用于许多电力电子应用的电力电子器件。IGBT 作为 BJT 和 MOSFET 两种晶体管类型的混淆体而保存,它将 MOSFET 的高输入阻抗和高速开关与 BJT 的低饱和电压相连系,创立出更好的晶体管。


在电路设计层面,IGBT 由四层交替的 P 型和 N 型半导体质料组成。栅极端子通过一层薄薄的二氧化硅与器件的其余部分绝缘,因此名称中就有“绝缘栅极”部分。施加到栅极的电压会调制器件的电导率,使其能够用小输入信号控制大宗功率。这使得 IGBT 关于需要高功率处置惩罚和准确控制的应用很是有用。

出于多种缘故原由,IGBT 在电力电子领域占有着主要职位。首先,该器件的绝缘栅极可有用控制高功率水平,这在电机驱动、电源和可再生能源系统等许多工业应用中至关主要。除此之外,它们的快速开关功效使其适合需要功率水平快速转变的应用,例如电动汽车和高频逆变器。


在 IGBT 领域,为器件提供另一级别性能的架构是沟槽栅极场阻止 (TGFS) 架构。

TGFS 结构包括在器件的硅中蚀刻沟槽,并用栅极质料(通常是多晶硅)填充沟槽。沟槽栅极结构取代了古板IGBT中的平面栅极结构,增添了沟道密度,从而降低了通态压降,改善了器件的导通特征。


TGFS 的“场阻止”方面是指靠近网络器的附加 N 层。当抵达 P+ 集电极时,该 N 层会导致周围 N 漂移层中的电场突然下降。

TGFS IGBT 中沟槽栅极和场阻止手艺的连系使器件能够提供比古板平面 IGBT 更优越的性能。它们体现出较低的传导和开关消耗,从而在坚持高击穿电压的同时提高整体效率。

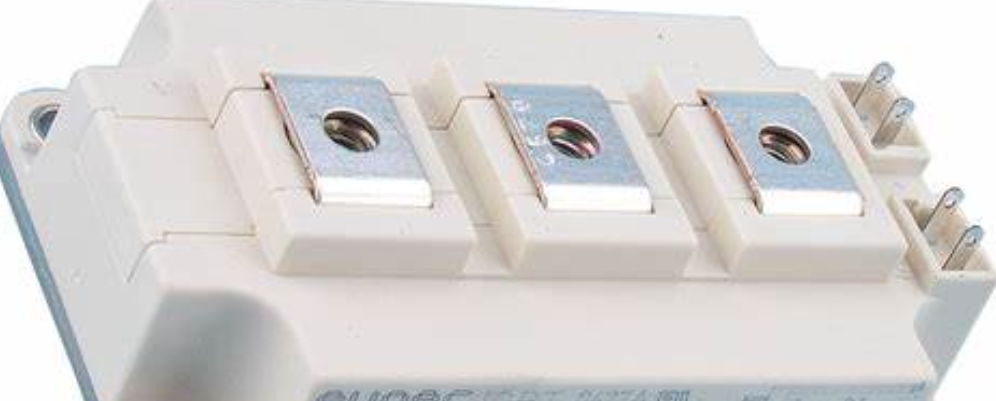

IGBT功率器件洗濯

为应对能源;蜕樾味窕任侍,天下各国均在鼎力大举生长新能源汽车、高压直流输电等新兴应用,增进了大功率电力电子变流装置的普遍应用。大功率变流装置的可靠性对这些应用而言十分主要。装置的可靠性与其焦点器件IGBT亲近相关。

现在,大宗的IGBT仍在接纳古板的正溴丙烷等溶剂洗濯洗濯,随着对环保的管控和对产品可靠性的要求一直提高,原有的古板溶剂洗濯已不可知足IGBT洗濯。对此,尊龙凯时提出新型的IGBT洗濯计划。

尊龙凯时科技半水基洗濯工艺解决计划,接纳尊龙凯时科技专利配方,可在洗濯IGBT凹槽内保存大宗的锡膏残留的同时去除金属界面高温氧化膜,更含有;ば酒嬉斓闹柿;配方质料亲水性强,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂洗濯IGBT功率器件。

以上即是IGBT功率器件洗濯剂厂,IGBT功率器件的DCB衬底功效先容,希望可以帮到您!
