中国芯片制造商正想法绕开美国的芯片制造禁令

在电子产品一直向微型化、高密度化和多功效、超薄化偏向生长的趋势下，半导体封装手艺已成为实现电子产品小型化、轻量化的主要手艺手段，封装工艺从通俗薄膜工艺生长到高密度互连手艺，从低性能器件封装生长到高性能器件封装，对半导体工业的手艺前进和国民经济建设都起着至关主要的作用。

中国芯片制造商正想法绕开美国的芯片制造禁令。

中国大陆半导体行业在专利方面落伍于美国，在制造方面落伍于韩国和台湾，但中国希望通过接纳革命性的新芯片设计手艺来逾越竞争敌手。

用于5G智能手机和一些事情站的先进芯片将晶体管尺寸缩小到3纳米至5纳米，从而将数十亿个晶体管挤压到一个指甲盖巨细的芯片上。

据报道，中国大陆最大的芯片制造商中芯国际现在可以生产14纳米芯片，其全球市场份额为5%，落伍于台湾和韩国竞争敌手，但正在迅速扩张。

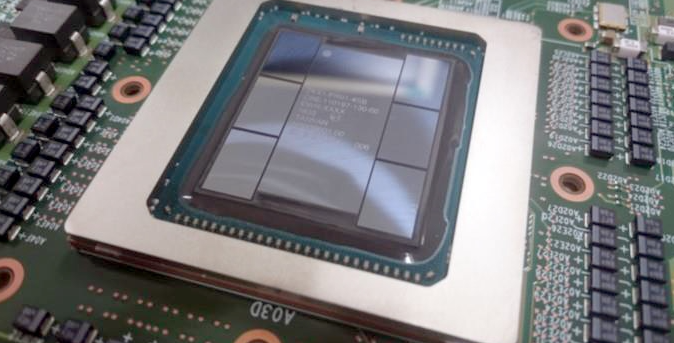

美国科技网站汤姆硬件指南网站诠释说，2020年底，当中芯国际在先进手艺节点（10纳米或以下）生产半导体所需的装备被禁运时，该公司称，它将把重点放在开发先进封装手艺上，使用14纳米和更厚节点举行重大的多芯片设计。这将使中国芯片设计者在不使用先进工艺手艺的情形下，用数百亿个晶体管打造细密且功效强盛的处置惩罚器。

现在国际上主要的微电子芯片制造厂家险些都有自己的互联封装制造线。现在中国海内半导体行业生产厂家也已逐步掌握了互联的要害手艺，包括芯片制作、芯片封测和外貌贴装工艺等。然而，在集成电路制造历程中，由于要举行大宗的工序、办法、要领和参数，使得互连是一项很是重大、细密和长周期的生产历程。我国半导体芯片制造业现在面临着一些问题：

1、现在海内半导体行业企业在互联网方面生长不平衡；

2、半导体工业结构不对理，工业配套缺乏；

3、我国海内相关企业手艺水平落伍，市场竞争能力较弱。

现在中国在集成电路封装手艺方面与天下先进水平保存一定差别：以集成电路芯片为例：

1.现在海内 IC封装工业生长不平衡，尤其在中高端领域生长较为落伍；

2.海内半导体集成电路设计行业总体规模小、缺乏龙头企业；

3.我国海内半导体集成电路生产制造装备落伍；

4.我国海内 IC集成电路设计企业人才缺乏，综合研发能力低；

5.我国海内 IC生产制造手艺水平整体偏低。

 芯片封装洗濯

芯片封装洗濯：尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

推荐使用尊龙凯时科技水基洗濯剂产品。
