无芯封装基板

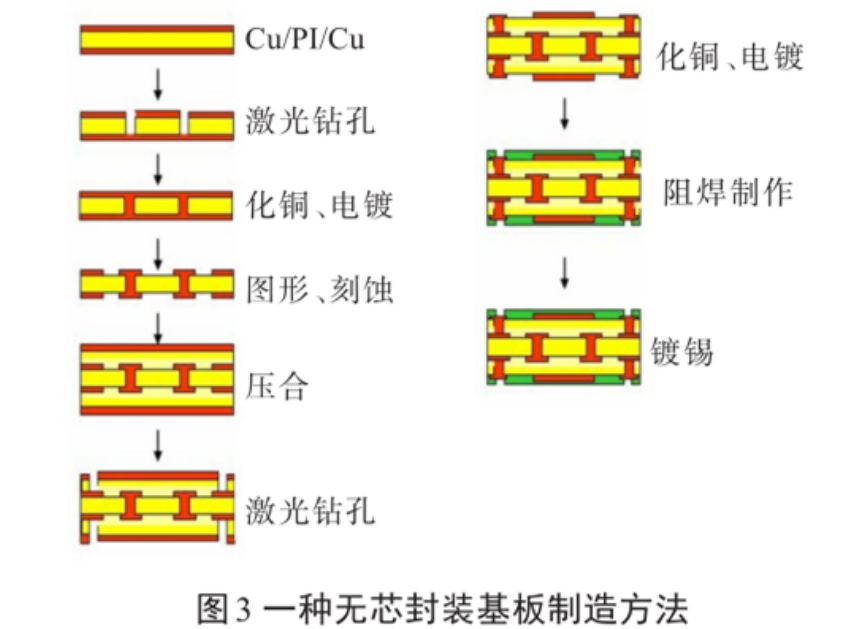

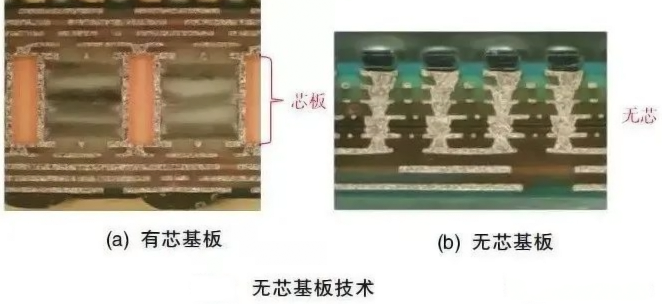

凭证是否有芯板，IC封装基板可被分为有芯基板和无芯基板 。有芯基板是带有芯板（焦点支持层）的封装基板 。如图2所示是有芯基板和无芯基板的结构示意图 。有芯基板由中心的芯板和上下部分的积层板组成 。无芯基板，则是除去了芯板的封装基板，仅由积层板组成 。如图3所示是无芯封装基板的一种制造要领，它使用带有双面铜箔的聚酰亚胺（polyimide，PI）作为基材，PI膜作为绝缘层，通过加成法实现高密度布线 。
消耗类电子产品的薄型化驱使封装基板也向轻薄偏向生长 。2004年，富士通宣布了首款无芯封装基板“GigaModule-4”，随后，基板厂商和电子产品厂商一道推动了无芯封装基板的生长，现在无芯封装基板的制造手艺已经日趋成熟，并且在消耗类电子产品上实现了批量化应用，海内越亚、深南电路、兴森快捷等多家厂商无芯封装基板手艺能力与国际先进水平齐平 。
有芯基板的刚性芯板层相比于其他层更厚，其通孔直径与其他层之间的差别，导致高频信号在传输历程中保存反射和延迟问题 。无芯封装基板厚度仅为古板基板厚度的1/3，厚度降低，不但使无芯基板更能顺应消耗类电子产品轻、薄、短、小的趋势，还使它具有更高的信号传输速率、更好的信号完整性、更低的阻抗、更自由的布线设计、以及能够实现更细腻的图形和间距等特点 。
与此同时，缺乏钢性芯板的机械支持，使得无芯封装基板强度缺乏，易于翘曲 。怎样镌汰制造和装配历程中的翘曲，成为无芯封装基板研究和生产领域的主要课题 。三星电子的Kim[8]、矽品的David等通过仿真和现实试验等方法剖析无芯封装基板翘曲的热、机械等因素，指导无芯封装基板的设计和生产 。常见的降低无芯封装基板翘曲的要领有：在半固化片中添加玻璃纤维以增添刚度，将基板表层电介质质料替换为刚度更强的半固化片，使用低热膨胀系数电介质质料以降低Cu线路-电介质质料之间热膨胀系数失配导致的翘曲，针对制程开发能够镌汰翘曲的合适夹具，平衡基板各层覆铜率以镌汰上下层热膨胀系数失配等 。
芯片封装基板的助焊剂洗濯剂:
半导体芯片封装历程中通；崾褂弥讣梁臀嗟茸魑附痈，这些辅料在焊接历程或多或少都会有部分残留物，还包括制程中沾污的指印、汗液、角质和灰尘等污染物 。同时，半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料 。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求 。
尊龙凯时半水基洗濯工艺解决计划，可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜，包管下一道工序的金属界面连系强度；对芯片半导体基材、金属质料拥有优良的质料兼容性，洗濯后易于用水漂洗清洁 。
以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容，希望可以帮到您！
