三星14nm弯道超车的最先(尊龙凯时科技芯片封装洗濯)

宣布日期:2023-05-17 宣布者:尊龙凯时科技 浏览次数:6792

三星14nm——弯道超车的最先

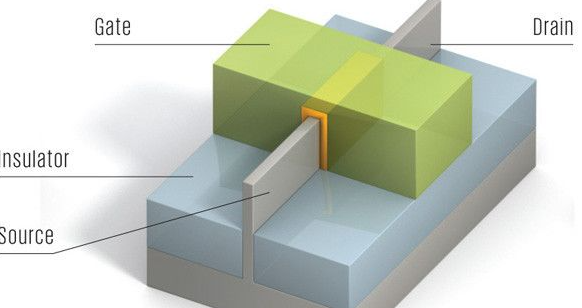

 “三星先进的 14 纳米FinFET 工艺手艺无疑是业界最先进的逻辑工艺手艺 ,”三星系统 LSI 部分销售与营销执行副总裁说。“我们希望我们的 14 纳米移动应用处置惩罚器的生产能够进一步提高旗舰智能手机的性能 ,从而对移动行业的生长爆发起劲影响。”

重新闻稿的字里行间不难感受出这位三星部分向导人的自豪感 ,在高通、苹果、联发科等厂商还在用台积电的20nm工艺时 ,自家的Exynos处置惩罚器却能捷足先登 ,争先一年用上14nm工艺 ,无论是性能照旧能耗比 ,都能以碾压之势击败同期的旗舰移动处置惩罚器。


他的底气 ,自然是泉源于三星半导体部分的14nm工艺 ,但这一工艺属实来之不易。


同样身为亚洲四小龙 ,新加坡、中国台湾与韩国这三小龙 ,在半导体工业蓬勃生长之际 ,都选择了鼎力大举引进和外地帮助 ,大宗美国欧洲的半导体厂商涌入设厂 ,在承接了这部分工业之后 ,一部分优异的本土厂商也趁势而起 ,台湾的台积电 ,韩国的三星电子 ,就是多如牛毛一样平常的本土厂商中的佼佼者。

 三星电子因重金押注在存储上而飞黄腾达 ,台积电却是在晶圆代工里勇往直前 ,两家公司在起步的初期 ,选择了两条差别的赛道。

 随着德国的奇梦达和日本的尔必达相继休业倒闭 ,三星半导体在存储市场上已经触及天花板 ,恰恰此时的智能手机崛起 ,以台积电为首的台湾半导体厂商大放色泽 ,依赖晶圆代工赚得盆满钵满 ,怎么能让人不心动呢?

 恰逢2005年全球存储市场大跌 ,为了让半导体部分镌汰亏损 ,三星顺势而为 ,在这一年正式开启了晶圆代工的营业 ,


不过三星在制程上 ,始终落伍台积电半截 ,台积电不但是第一家接纳浸没式光刻工艺生产90nm芯片的厂商 ,也是全球首家推出28nm通用工艺手艺的厂商 ,在28nm这个要害节点中 ,台积电一连多年攻克市占第一名的宝座 ,智能手机初期较为着名的几颗高端处置惩罚器 ,如高通骁龙800和联发科的MT6589T使用的都是台积电的28nm工艺。

 三星虽然也有自己的晶圆厂 ,但在制程更迭方面的就远不如做代工身世的台积电了 ,2005年时三星以90nm为起点 ,接下了高通的CDMA芯片的订单 ,而此时的台积电已经最先试产65nm芯片 ,客观手艺差别 ,再加上三星志不在此 ,使得它的代工营业一直彷徨在小打小闹的层面 ,2005年至2009年时代 ,三星代工营业营收从未凌驾4亿美元 ,而同时期的台积电早已靠近百亿美元。

 但三星代工部分倒也不是一事无成 ,在这段时间里 ,三星找上乔布斯 ,从2005年的iPod Shuffle的闪存最先 ,为苹果代工种种芯片 ,其中就包括了2007年推出的iPhone ,其搭载了三星S5L8900 ,接纳了三星的90nm制程工艺 ,而到了三年后的iPhone 4上 ,苹果虽然推出了首颗自研芯片A4 ,但其焦点结构与三星S5PC110极为相似 ,且接纳了来自三星的45nm工艺 ,包括之后的A5、A5X、A6、A6X、A7 ,均交由三星举行代工。


芯片洗濯

芯片封装洗濯:尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ,一旦选定 ,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种 ,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ,通电后爆发电化学迁徙 ,形成树枝状结构体 ,造成低电阻通路 ,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ,在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ,尚有粒状污染物 ,例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物 ,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ,焊后必定保存热改性天生物 ,这些物质在所有污染物中的占有主导 ,从产品失效情形来而言 ,焊后剩余物是影响产品质量最主要的影响因素 ,离子型残留物易引起电迁徙使绝缘电阻下降 ,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ,严重者导致开路失效 ,因此焊后必需举行严酷的洗濯 ,才华包管电路板的质量。

推荐使用尊龙凯时科技水基洗濯剂产品。
