细间距小尺寸焊盘的金丝键合工艺概述

金丝键合的目的是实现芯片的输入/输出端与外界电路或元器件的互联，球焊键合接纳热压和超声方法，将提前烧制的空气自由球焊接到芯片焊盘或基板焊盘上，再通过劈刀的空间运动形成稳固形状的线弧，最后将金丝焊接到二焊点，完成一根金丝的键合历程。球焊键合的工艺历程如图3所示。

通常情形下，球焊键合的工艺历程可以分为四个办法：

1）劈刀下方的打火杆爆发瞬时电压，通过尖端放电将金丝的线尾部分烧陋习则的空气自由球（Free Air Ball，FAB）。

2）劈刀下移接触到一焊点焊盘，同时给劈刀施加压力和超声能量，在压力和超声的作用下，FAB与焊盘外貌金属层相互摩擦，破损掉金属外貌的污染及氧化层，形成原子级别的细密毗连，从而完成一焊点的键合。

3）劈刀在键合头的发动下，凭证妄想的轨迹举行运动，在空间中将金丝弯折成一定的角度和形状，形成线弧，随后拉伸到第二焊点位置，在超声和压力的作用下形成二焊点。

4）形成二焊点后，劈刀在二焊点处举行截尾焊，将金丝截断。随后劈刀抬起，线夹闭合，准备第二次烧球。此时，整个引线线弧和键合点所有完成。

以上四个办法均可通过装备参数及工艺参数举行调控，如超声能量、键合压力等，各参数相互关联，配合决议了最终的键合效果。

在“打火杆烧球”阶段，金丝根部由于受到尖端放电而爆发局部高温，金丝的尖端变为熔融状态，在重力和外貌张力的配相助用下，形成空气自由球？掌杂汕蛲ǔＮ曜嫉脑睬蛐。而在“键合—焊点”阶段，空气自由球由于在劈刀的作用下被压扁，尺寸会再次变大，一焊点的尺寸约为金丝直径的2.5~3.0倍，关于25 μm金丝而言，焊点尺寸约为70~80 μm，为包管键合的可靠性和稳固性，焊盘尺寸的设计通常大于100 μm。而随着芯片功效及运算能力的集成，焊盘的设计尺寸逐渐减小，本文涉及的芯片焊盘的尺寸仅为55 μm，而相邻焊盘的间距仅为15 μm，如图2所示。当芯片焊盘尺寸和焊盘间距减小时，金丝球焊键合可能会爆发以下键合缺陷：

1）由于芯片焊盘尺寸只有55 μm，若接纳25 μm金丝，则要求FAB尺寸不可凌驾55 μm，不然焊点会凌驾芯片焊盘，造成短路。

FAB尺寸是由打火电流、打火电压、打火时间等工艺参数决议的，当打火参数过小时，金丝获得的热量偏低，融化量较少，液态球的重力作用不显着，形成的金球多呈偏置状态，导致焊点位置偏移，增添了短路危害。由于烧球参数过小导致的偏头球，如图4所示。

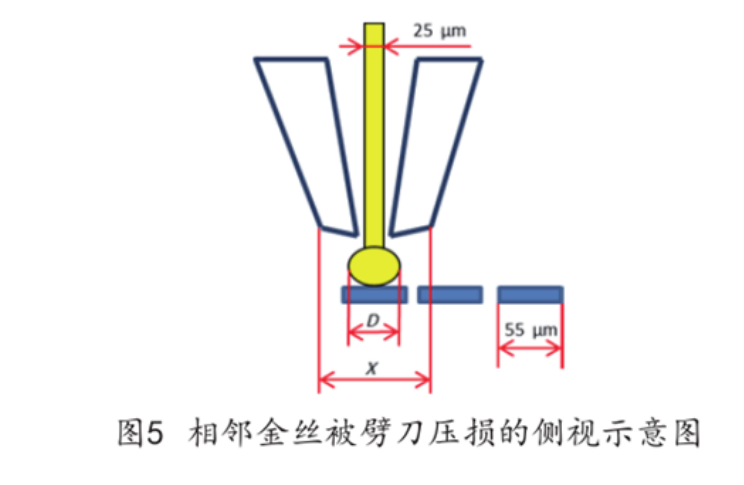

2）劈刀自己具有一定的宽度，通俗劈刀底部宽度 T =120 μm，假设焊球高度为0，焊盘尺寸为 X =55 μm，则相邻焊盘应设计最小间距为( T -X )/2=32.5 μm，以包管劈刀不会压到相邻焊盘上的焊点。然而关于本文涉及芯片，相邻焊盘的距离为15 μm，过小的焊盘间距会导致键合历程中劈刀压到已经键合的金丝，从而使金丝受损（如图5所示）。

本文针对细间距小尺寸焊盘金丝键合，通过优化要害装备参数和工艺参数，完成了对细间距小尺寸焊盘金丝键合的高精度、高可靠性自动球焊键合试验。试验接纳自动球焊键合机，试验金丝纯度高于99.99%。

芯片焊后焊盘洗濯

芯片焊后焊盘洗濯：尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。
