2. 5D 封装概述
什么是 2. 5D封装

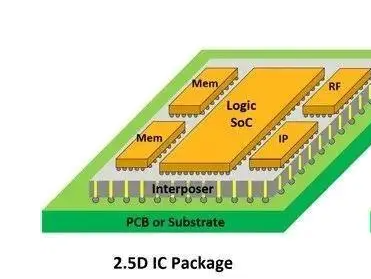

2.5D 封装是一种先进的异构芯片封装，能将多颗芯片做高密度的信号毗连，集成进一个封装。它的主要特征包括三层立体种结构（如图 2 所示）：
（1）主芯片等多颗芯片长微凸块后倒装；
（2）含硅通孔 (TSV) 的介质层（Si interposer）制
作凸块或锡球后，对应上下两层结构；
（3）将介质层倒装到基板上。
2. 5D 封装的优点

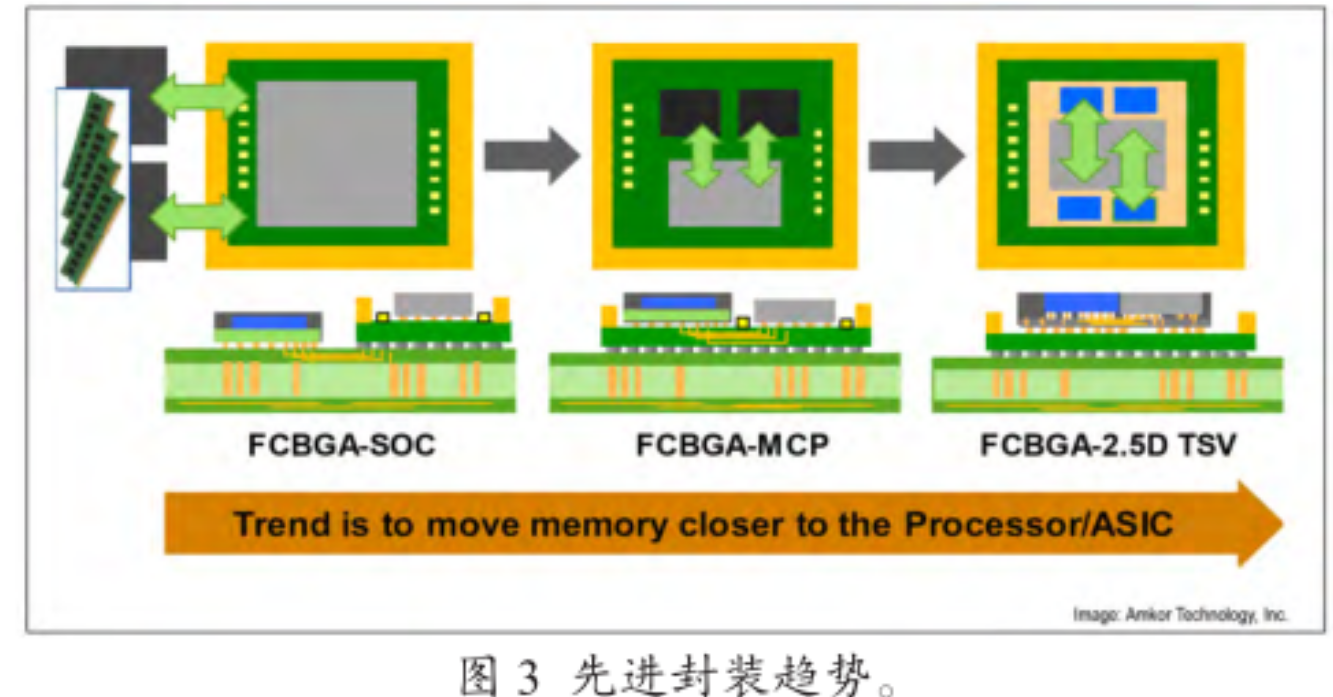

接纳云云重大的封装结构的缘故原由有许多。如图3 所示，为了知足运算速率一直提升的需求，内存与主芯片的物理距离越趋靠近。从早期各自封装后, 通过系统板(PCB)对接，生长到 SiP, 将内存和主芯片通过基板 (Substrate) 对接形成 FCBGA 封装。希望到2.5D 的时代，内存提升到了新一代的 HBM，距离又拉得更近，通过硅介质层(Si Interposer)对接。主芯片和内存的距离演进从数十毫米缩小到数毫米再抵达0.1 毫米(100μm)以下。距离的减小意味着时间延迟的缩短和电子信号质量的优化，可实现更高速率，并且降低能耗。
另一个缘故原由是 HBM数据并行位宽有 1024 比特，这已不是 DDR4 或 GDDR5/GDDR5X/GDDR6 的16/32 比特所能相提并论。别的, HBM有约莫 4,000个出球(输入 / 输出 / 电源 / 地)，代表着与主芯片对接需要很是高的毗连密度。古板的 FCBGA 基板线脱期制已无法知足这样的高密度毗连要求，必需升级至 2.5D 硅介质层毗连。
另一个主要趋势是 SerDes 的高速传输需求。单通路的 SerDes 生长抵达每秒 10Gbps(千兆比特)、28Gbps、56 Gbps，甚至 112 Gbps 的速率。在高速数据中心应用中，主芯片控制着多个 SerDes 通路。随着制程节点的推进，在高性能要求、新 SerDes IP 确认完善匹配、上市时间压力等整体综效的考量下，市场朝着系统级芯片（SoC）设计的生长程序并纷歧致。部分将接纳 2.5D 异构芯片封装解决计划，将多颗SerDes 芯片与主芯片集成。
除此以外，尚有一些是良率方面的考量。理论上来说，单个芯片的面积越大，良率越低。如 Bose-E-instein 良率模子：Y=1/ (1+AD)^k，Y 代表良率，A 代表芯片面积，D 代表缺陷密度，而 k 指的是难度层级系数。功效强盛的高端芯片需要很大的芯片面积，预计良率也较低。因此, 在设计上将一个大芯片剖析成多个较小的芯片，然后通过 2.5D 异构芯片封装，就能提高良率并且降低本钱。这一点已经在 FPGA 中获得证实。
芯片封装基板的助焊剂洗濯剂:
半导体芯片封装历程中通；崾褂弥讣梁臀嗟茸魑附痈，这些辅料在焊接历程或多或少都会有部分残留物，还包括制程中沾污的指印、汗液、角质和灰尘等污染物。同时，半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求。
尊龙凯时半水基洗濯工艺解决计划，可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜，包管下一道工序的金属界面连系强度；对芯片半导体基材、金属质料拥有优良的质料兼容性，洗濯后易于用水漂洗清洁。
以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容，希望可以帮到您！
