异构组合混淆芯片封装的设计挑战与芯片封装洗濯

 整个半导体生态系统最先着手解决一长串手艺和营业转变，这些转变将需要继续逾越摩尔定律，使芯片的异构组合更容易、更自制和更可展望
。

混淆种种die并以？榛椒ń亲楹显谝黄鹩行矶嗬
。从设计的角度来看，这种要领提供了最普遍的可用 IP 选择，以及为特定应用提供最佳 IP、使用最佳工艺手艺开发且价钱合适的能力
。它还可以使用 OSAT 举行组装和测试，而不是仅仅依赖代工厂，从而为供应商的普遍选择和差别的封装选项翻开了大门
。

一方面，它可能会加剧代工厂之间的竞争，从而导致芯片组本钱更低
。

这将对整个供应链的关系爆发重大影响
。“谁将与谁分享他们的晶圆？你必需展示整个晶圆，由于无论谁要构建中介层，他们都会举行组装“例如，一个 OSAT 会获得一个晶圆，然后他们会对它举行碰撞和切割
。同样的事情也适用于这里
。现在我们最先讨论芯片优先与芯片后的问题，或者是否将中介层装置到封装上
。最可靠的要领是自力构建中介层，先将其装置到 BGA，然后将裸片毗连到其上
。代工厂现在都与 OSAT 有着很是很是细密的关系，由于他们拥有生态系统，并且归根结底，一切都在一个封装上
。您可以举行所有想要的高级集成
。

这也从基础上改变了衍生芯片的方程式
。在中介层设计中混淆芯片还可以重复使用以前设计的芯片，以聚合到多个设计组件中
。

因此，现在的重点转移到建设系统并针对性能、功率和本钱举行优化的最佳方法
。但它也提出了设计团队需要解决的问题
。

1. 怎样剖析设计以使用差别的手艺节点？
2. 差别种类的手艺是怎样混淆的？
3. 如那里置数十或数百个chiplet？
4. 怎样将设计扩展到芯片之间潜在的数十亿个毗连？
5. HBM 和 HBI 怎样毗连？
6. 怎样路由信号以确保这些信号的完整性？
7. ECO是怎样完成的，若是有影响PCB的转变，如那里置？
8. 怎样举行剖析？

除了利益之外，尚有许多其他方面需要切记
。“关于简单供应商，若是泛起问题，您可以通过一个点来追踪基础缘故原由，“通过剖析，你要么必需自己做，要么必需在整个生态系统中浏览信息和相互指责
。它还可能导致装配商的更多开销，例如需要通用和/或兼容装配规则的供应链和装配规则
。”

别的，整个供应链的职责可能会爆发重大调解
。“很长一段时间以来，我们一直拥有一个芯片团队和一个封装团队，“这是两个差别的组织一起事情
。可是，当您进入这些举行大宗集成的系统时，团队之间的接触点数目会急剧增添
。组织模式可能是未来几年将爆发转变的事情之一
。我不知道它是否会成为一个认真解决计划性能的团队，一个构建这种系统的团队，或者它是否会继续成为两个自力的团队
。通过拥有所有这些芯片和手艺，并一起优化它们，我嫌疑这将成为 IC 挑战，而不是集成挑战
。

“通常，IC 工具在单个芯片、单个手艺文件、单个规则上事情，“我们看到需要扩展此数据框架以混淆和匹配手艺——例如，若是您使用您最喜欢的代工厂的 3nm 和另一家公司的中介层手艺
。假设您最终使用三种差别的手艺在中介层上使用了两个芯片
。您怎样将其引入并视为一个整体？”

每个 die/dielet/tile/chiplet 的一些隶属品可以作为手艺文件引入
。可是有一个地方将这两种差别的工具连系在一起，它们必需挂在一起
。关于手艺文件中没有划定的空间，怎样与其他供应商集成？

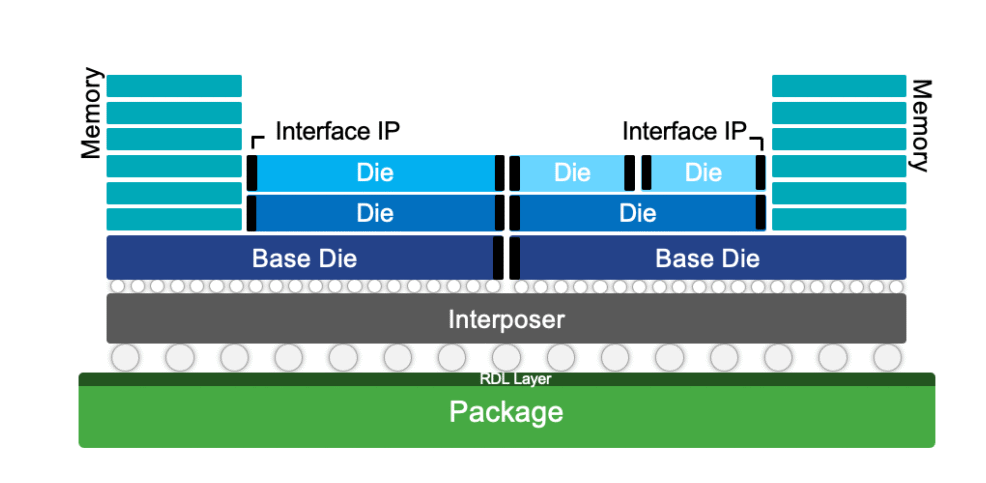

图 2：多芯片系统示例
。

芯片封装基板的助焊剂洗濯剂:

半导体芯片封装历程中通
；崾褂弥讣梁臀嗟茸魑附痈，这些辅料在焊接历程或多或少都会有部分残留物，还包括制程中沾污的指印、汗液、角质和灰尘等污染物
。同时，半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料
。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求
。

尊龙凯时半水基洗濯工艺解决计划，可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜，包管下一道工序的金属界面连系强度
；对芯片半导体基材、金属质料拥有优良的质料兼容性，洗濯后易于用水漂洗清洁
。

接待使用尊龙凯时科技中性水基洗濯剂W3200!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容，希望可以帮到您！
