半导体封装基板和通俗PCB有什么区别

今天小编给各人带来一篇关于半导体封装基板和通俗PCB有什么区别的相关内容，希望能对你有所资助！

首先我们先来聊聊半导体封装跟封装质料封装基板:

1、半导体封装

半导体封装是将芯片毗连和；ぴ谕獠壳樾沃械睦。虽然芯片具有极高的手艺价值，但由于其细小尺寸和懦弱性，无法直接应用于生产实践中。因此，半导体封装作为芯片生产的焦点附加环节，在电子产品设计和生产制造历程中施展着不可或缺的作用。

半导体封装通常包括添加线束、毗连金属等质料和制造具有特殊功效的外壳，以及其他须要的办法，从而爆发一个完整的半导体器件。这样的封装历程不但可以提高芯片的可靠性，并延伸使用寿命，在简化产品结构、降低本钱、更好地顺应多种应用场景等方面也起着要害性的作用。

随着电子手艺的日新月异生长，半导体封装也一直开拓立异。除了古板的芯片级封装外，尚有？榛庾昂拖低臣斗庾暗炔畋鹄嘈偷姆庾胺椒，以知足州差别规格和需求的半导体器件应用需求。

在未来，随着科技的一直前进，人们对半导体封装的需求也将逐步增添。半导体封装手艺的一直立异和突破将在电子产品的生长历程中饰演着越来越主要的角色。

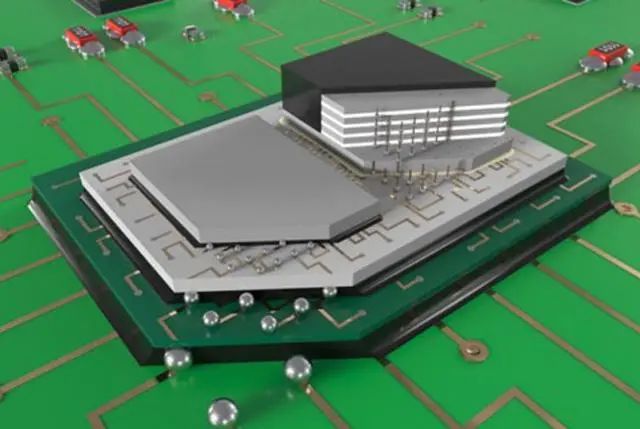

2、封装基板

封装基板是一种用于毗连和支持电子元器件的基础质料。它通常由多层复合质料组成，具有高度的可靠性、稳固性和机械强度。在半导体封装历程中，封装基板被普遍应用于种种微电子器件，如芯片、传感器、LED等等。

封装基板常用于通过外貌贴装（SMT）工艺将电子元器件牢靠在其外貌上。随着微电子手艺的生长，封装基板分为刚性和柔性两种类型。刚性封装基板由刚性介质形成，通常用于制造高精度的PCB（Printed Circuit Board）和IC（Integrated Circuit）等。而柔性封装基板则接纳薄的塑料或丝网状基板作为基材，适用于超薄、小型和具有弯曲需要的晶圆级器件。

封装基板的优势在于能够提供完善的耦合和电气毗连，同时具有优异的导热性能，可以快速将器件爆发的热量传输到周围情形中，从而包管其稳固性。别的，封装基板还可以充当元器件毗连器，在多个差别的电子装备中举行毗连。

3、封装基板和通俗PCB有什么区别

封装基板和通俗PCB（Printed Circuit Board）是两种常见的电子元器件毗连和支持质料。它们在其质料、制造工艺以及使用场景方面保存许多差别点。

首先，封装基板与通俗PCB最主要的区别在于其所效劳的装备差别。封装基板所应用的装备都属于集成电路领域，例如芯片、传感器等，而通俗PCB通常用于种种电子装备的制造中，如手机、电脑、家用电器等。

其次，封装基板具有更高的性能要求。由于它们用于细小元器件的支持和毗连，因此需要更高的稳固性、可靠性和噪音滋扰控制能力。相比之下，通俗PCB更注重于实现毗连和信号传输的功效，需要联合思量功耗、导热、阻抗等要素设计。

封装基板还需要更严酷的制造工艺和更准确的加工能力来知足细小元器件的需求。同时，封装基板的本钱也要高于通俗PCB，这主要是由于其更小的规模和更重大的工艺流程导致的。

以上是关于半导体封装基板和通俗PCB有什么区别的相关内容，希望能对您有所资助！
