刷掌支付背后的手艺原理与感知芯片图像传感器洗濯先容
最近“掌纹支付”冲勺嫦妊 掌纹怎么被识别？
从手艺原理来看 ，掌纹识别的焦点逻辑和人脸识别以及指纹识别一样 ，都是使用人体某方面的唯一性。人的面容无论看起来何等相似 ，但总会在结构上有细微差别。掌纹也是一样 ，人的掌纹是由万千纹线随机排列组合而成 ，这组成了掌纹的奇异性与唯一性。
掌纹识别手艺先使用图像传感器敌手掌纹路举行收罗 ，再凭证算法举行图像的预处置惩罚 ，提取掌纹的特征 ，然后建设掌纹数据库。当用户在刷掌纹的时间 ，会将当下的掌纹与数据库的掌纹举行数据比对 ，从而实现精准识别。腾讯为了包管掌纹支付的足够清静 ，还添加了掌静脉识别 ，以抵达清静性的双重包管。
从详细手艺细节来看 ，组成掌纹识别产品的焦点是AI算法和感知芯片。现在这两项手艺在海内均已成熟。
从感知芯片来看 ，无论是掌纹识别 ，照旧指纹识别或者人脸识别 ，其所需的最焦点传感器是CIS芯片 ，现在海内已经有多家企业在该领域结构多年。
所谓CIS全称为CMOS图像传感器 ，是一种将光学影像转换为电子信号的装备 ，简朴明确为这款芯片通过照相将图像信号转化为数字信号。在人体生物特征识别中 ，CIS芯片的焦点作用就是给指纹、人脸或者掌纹举行“画像” ，只不过针对差别的识别方法 ，画像的方法也略有差别。
CIS芯片在生物特征识别中的作用 先说指纹识别 ，它的画像方法是2D的。以智能手机的光学指纹识别为例 ，用户指纹按压屏幕之后 ，会酿成平面图形 ，然后用一颗卷帘式快门的CIS对图像举行照相 ，再将图像转化为数字信息举行处置惩罚识别。现在智能手机的光学指纹识别区分率在5~8万左右 ，使用的历程中需要OLED屏幕光做补光以抵达更好的识别效果。 人脸识别和掌纹识别则与指纹识别略有差别 ，由于这两者属于非接触式识别 ，为了包管识别的准确性 ，需要一些“黑科技”来抵达最理想的识别效果。从芯片数目上来说 ，人脸和掌纹识别需要至少1~2颗CIS芯片 ，来获取人脸或手掌的3D信息 ，而从芯片的种别来看 ，卷帘式快门CIS很难知足高速、准确的识别要求 ，需要用到全局快门的CIS芯片。现在支付级别的人脸识别（支付宝、微信的刷脸）主要接纳单颗130万像素全局快门图像传感器+结构光的计划来使用的 ，可以获取高精度的人脸3D信息。 关于卷帘式快门与全局快门的区别需要举行简朴先容一下。这两者在事情原理上略有区别 ，卷帘式快门的事情原理是将画面支解成尺寸巨细相同的条状 ，然后逐条曝光 ，逐条转为数字信号 ，这一类快门的很适合指纹识别这种2D应用场景。弱点是卷帘快门由于是逐条曝光以是容易爆发畸变（业内也称之为“果冻效应”）。这一点在全局快门中则不保存。 全局快门的事情原理是将整个画面同时曝光 ，然后整个画面可以同时转换为数字信号 ，这种事情方法的利益是曝光时间快 ，不需要人脸或者手掌短时间牢靠不动 ，以是很适适用在非接触式识别场景中。

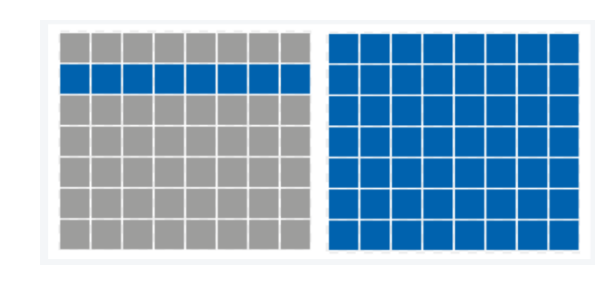

卷帘快门（左）与全局快门（右）的曝光方法区别
（图片来自于网络）
但全局快门传感器也保存弱点 ，那就是其感光度一样平常比卷帘式的图像传感器低 ，需要在曝光时补光 ，不过已经有企业在芯片层面刷新了这项科技 ，且这款芯片不是来自外洋 ，而是国产图像传感器企业思特威的SC132GS。其手艺原理是将全局曝光的CIS芯片以前照式升级到背照式工艺 ，即BSI+Global Shutter的CMOS图像传感器 ，背照式工艺的高感光度能够很好的解决曝光量缺乏的问题 ，与结构光相连系后可以被普遍应用于人脸和掌纹识别领域 ，也是现在人脸/掌纹支付领域最主流的计划之一。
值得一提的是 ，基于背照式+全局快门图像传感器相关手艺的首次亮相是在2019年的ISSCC旧金山国际电路峰会（俗称芯片界的奥林匹克）上 ，且正是由中国企业思特威推出并作为图像传感器领域的开场论文现场揭晓的。
芯片传感器洗濯剂选择
尊龙凯时科技专注细密电子洗濯手艺20多年 ，是SMT贴装/DIP封装 ，功率半导体器件及芯片封装细密洗濯工艺手艺计划、产品、洗濯装备提供商。是电子制造业水基洗濯手艺的海内自主掌握焦点手艺先创品牌 ，具有二十多年的精湛手艺产品、工艺及 定制化洗濯 解决计划效劳履历。
针对传感器电子制程细密焊后洗濯的差别要求 ，尊龙凯时科技在传感器水基洗濯方面有较量富厚的履历 ，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形 ，自主开发了较为完整的水基系列产品 ，细腻化对应涵盖从半导体封装到PCBA组件终端 ，包括有水基洗濯剂和半水基洗濯剂 ，碱性水基洗濯剂和中性水基洗濯剂等。详细体现在 ，在一律的洗濯力的情形下 ，尊龙凯时科技的兼容性较佳 ，兼容的质料更为普遍 ；在一律的兼容性下 ，尊龙凯时科技的传感器洗濯剂洗濯的锡膏种类更多（测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌 ；测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素） ，洗濯速率更快 ，离子残留低、清洁度更好。
以上即是传感器洗濯剂厂商,传感器的未来8大应用场景先容 ，希望可以帮到您！
