一、芯片级封装CSP将逐步取代TSOP、通俗BGA

CSP是芯片级封装
，它不是单独的某种封装形式
，而是芯片面积与封装面积可以相比时称的芯片级封装

。CSP封装可以让芯片面积与封装面积之比凌驾1∶1.14
，已经相当靠近1∶1的理想情形
，约为通俗的BGA的1/3；CSP封装芯片的中心引脚形式有用地缩短了信号的传导距离
，其衰减随之镌汰
，芯片的抗滋扰、抗噪性能也能获得大幅提升
，在CSP的封装方法中
，芯片颗粒是通过一个个锡球焊接在PCB板上
，由于焊点和PCB板的接触面积较大
，以是芯片在运行中所爆发的热量可以很容易地传导到PCB板上并散发出去

。

生长远景：应电子产品的轻、薄、短、小而开发的芯片级封装是新一代封装方法
，凭证电子产品的生长趋势
，芯片级封装将继续快速生长
，并逐渐取代TSOP(ThinSmallOutlinePackage)封装以及通俗BGA封装

。

二、到2010年光电板产值年增14%

光电板即光电背板
，是一种内置光通路的特殊印制电路板
，也是背板的一种
，主要应用于通讯领域

。光电背板的主要优势：低的信号失真；阻止杂讯；很是低的串扰；消耗与频率无关；麋集波长多路支解手艺；12-6通道多路毗连器；波导多通道毗连器；提高离散电缆的可靠性；光电板层数可达20层
，线路20000条以上
，毗连器1000针；古板的背板由于接纳铜导线
，它的带宽受到一定的限制

。

生长远景：由于带宽和距离的增添
，铜质料的传输线将抵达带宽和距离的极限
，而光电传输可以知足带宽和距离增添的需要

。光电背板主要应用于通讯交流与数据交流
，未来生长将应用到事情站和效劳器中

。凭证展望
，到2010年全球光电背板的产值将抵达2亿美元
，年增添约14%

。

三、刚挠连系板生长远景非
？春

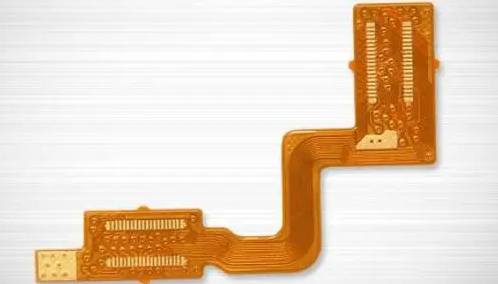

挠性板FPC已往叫法很乱
，最早称为软板
，厥后又称为柔性板、挠性印制电路板等

。

刚挠连系印制板是指一块印制板上包括一个或多个刚性区和一个或多个挠性区
，由刚性板和挠性板有序地层压在一起组成
，并以金属化孔形成电气毗连

。刚挠印制板既有可以提供刚性印制板应有的支持作用
，又有挠性板的弯曲性
，能够知足三维组装的要求
，近年来的需求越来越大

。古板刚挠板设计头脑是节约空间、便于装配和提高可靠性；综合古板刚挠板设计和微盲孔手艺的新型刚挠板为互连领域提供了新的解决计划

。它的优点有：适合折叠机构
，如翻盖手机、相机、条记本电脑；提高产品的可靠性；应用古板装配方法
，但可以使装配简化且适合3D装配；与微导孔手艺连系
，提供更好的设计便当性和使用更小的元器件；使用更轻的质料取代古板的FR-4

。

手机用的刚挠板一样平常是两层的挠性板与硬板毗连而成

。

生长远景：刚挠板是近年来增添很是迅速的一类PCB
，它普遍应用于盘算机、航天航空、军用电子装备、手机、数码(摄)像机、通讯器材、剖析仪器等

。据展望
，2005年-2010年的年平均增添率按产值盘算凌驾20%
，按面积则平均年增添率凌驾37%
，大大凌驾通俗PCB的增添速率

。到现在为止
，能生产刚挠板的厂家很少
，险些没有厂家有大批量生产的履历
，因此其生长远景非
？春

。

四、高多层板给中国业界带来时机

多层板指自力的布线层大于两层的PCB板
，一样平常由多张双面板用层压方法叠合
，每层板间通过一层绝缘层压合成一个整板

。高多层板一样平常指层数大于10层的多层板
，主要应用于交流机、路由器、效劳器和大型盘算机
，某些超等盘算机所用的层数凌驾40层

。

生长远景：通俗多层板属于成熟产品
，未来的增添相对平稳；但高多层板手艺含量较高
，加上西欧等国家基本上放弃通例水平的PCB生产
，给中国业界带来一些时机

。展望未来高多层板(背板)年增添约13%

。

五、3G板提高PCB产品手艺条理

顺应第三代移动通讯产品(3G)的印制板

。3G板件一样平常指3G手机板
，它是一种高端印制电路板
，接纳先进的2次积层工艺制造
，线路品级为3mil(75μm)
，涉及的手艺有电镀填孔、叠孔、刚挠合一等一系列的印制板尖端手艺

。3G的手艺比现有产品有显着的提高

。

生长远景：3G是下一代的移动通讯手艺
，现在西欧日等蓬勃国家已最先应用
，3G最终将取代现有的2G和2.5G通讯
，阻止到2005年底
，全球3G用户数增添了57.4%
，总数已抵达2.37亿
，2005年共销售种种制式的3G手机1.22亿部
，未来的生长仍坚持20%以上的增添速率

。与之配套的印制板即3G板坚持同样的增添率

。3G板是现有产品的一个升级
，它使PCB行业的整体水平跨进一个更高的条理

。

六、HDI板未来增添迅速

HDI是HighDensityInterconnect的缩写
，是生产印制板的一种(手艺)
，现在普遍应用于手机、数码(摄)像机、MP3、MP4等
，一样平常接纳积层法(Build-up)制造
，积层的次数越多
，板件的手艺层次越高

。通俗的HDI板基本上是1次积层
，高阶HDI接纳2次或以上的积层手艺
，同时接纳叠孔、电镀填孔、激光直接打孔等先进PCB手艺

。高阶HDI板主要应用于3G手机、高级数码摄像机、IC载板等

。

生长远景：凭证高阶HDI板件的用途--3G板或IC载板
，它的未来增添很是迅速：未来几年天下3G手机增添将凌驾30%
，中国即将发放3G牌照；IC载板业界咨询机构Prismark展望中国2005年至2010展望增添率为80%
，它代表PCB的手艺生长偏向

。

七、PCB电路板洗濯的须要性和洗濯剂推选

PCBA的污染物

污染物的界说为任何使PCBA的化学、物理或电气性能降低到缺乏格水平的外貌沉积物、杂质、夹渣以及被吸附物

。主要有以下几个方面：

（1）组成PCBA的元器件、PCB的自己污染或氧化等都会带来PCBA板面污染；

（2）PCBA在生产制造历程中
，需使用锡膏、焊料、焊锡丝等来举行焊接
，其中的助焊剂在焊接历程中会爆发残留物于PCBA板面形成污染
，是主要的污染物；

（3）手工焊接历程中会爆发的指模记
，波峰焊焊接历程会爆发一些波峰焊爪脚印记和焊接托盘（治具）印记
，其PCBA外貌也可能保存差别水平的其它类型的污染物
，如堵孔胶
，高温胶带的残留胶
，手迹和飞尘等；

（4）事情园地的灰尘
，水及溶剂的蒸气、烟雾、细小颗粒有机物
，以及静电引起的带电粒子附着于PCBA的污染

。

PCBA洗濯的须要性

（1）外观及电性能要求

PCBA上的污染物最直观的影响是PCBA的外观
，若是在高温湿润的情形中安排或使用
，有可能泛起残留物吸湿发白征象

。由于在组件中大宗使用无引线芯片、微型BGA、芯片级封装（CSP）和0201元件
，元件和电路板之间的距离一直缩小
，板的尺寸变小
，组装密度越来越大

。事实上
，若是卤化物藏在元件下面或者元件下面基础洗濯不到的地方
，举行局部洗濯可能造成因卤化物释放而带来的灾难性效果

。这还会引起枝晶生长
，效果可能引起短路

。

PCBA装焊后的洗濯是一项增值的工艺历程
，其主要使命是扫除焊接之后的助焊剂剩余物、胶带的残胶及其他人为污染
，目的是提高PCBA的使用可靠性

。

PCBA洗濯剂的选择

水基洗濯剂类型品种和特征的选择

。针对拥有的装备工艺条件和PCBA电路板清洁度的要求
，选择合适的水基洗濯剂是我们要思量的重点

。一样平常来说
，水基洗濯剂具有很好的清静特征
，不可燃
，不易挥发
，环保特征知足欧盟REACH情形物资规范要求
，抵达对大气人体的清静包管

。在此之外
，凭证工艺
，装备条件
，所使用的水基洗濯剂需要能够彻底清洁地去除残留物
，同时又能包管在PCBA电路板组件上所有的金属质料、化学质料、非金属质料等物资兼容性要求

。用一句通俗的语言来表达
，既要把污染污洗清洁
，又能包管质料物资的清静性

。

水基洗濯剂洗濯PCBA电路板需要思量的因素尚有许多
，以上内容仅对PCBA组件洗濯的部分主要问题和注重事项做简要叙述
，如需进一步相识PCBA电路板洗濯等相关解决计划
，可以使用电话、微信、邮件与我们联络咨询

。
