半导体封装工艺的品级、作用、生长趋势和洗濯先容

宣布日期:2023-06-09 宣布者:尊龙凯时科技 浏览次数:6744

一、半导体封装工艺的四个品级


电子封装手艺与器件的硬件结构有关。这些硬件结构包括有源元件1(如半导体)和无源元件2(如电阻器和电容器3)。因此 ,电子封装手艺涵盖的规模较广 ,可分为0级封装到3级封装等四个差别品级。图1展示了半导体封装工艺的整个流程。首先是0级封装 ,认真将晶圆切割出来 ;其次是1级封装 ,实质上是芯片级封装 ;接着是2级封装 ,认真将芯片装置到?榛虻缏房ㄉ ;最后是3级封装 ,将附带芯片和?榈牡缏房ㄗ爸玫较低嘲迳。从广义上讲 ,整个工艺通常被称为“封装”或“装配”。然而 ,在半导体行业 ,半导体封装一样平常仅涉及晶圆切割和芯片级封装工艺。
1有源元件:一种需要外部电源才华实现其特定功效的器件 ,就像半导体存储器或逻辑半导体。
2无源元件:一种不具备放大或转换电能等自动功效的器件。
3电容器(Capacitor):一种贮存电荷并提供电容量的元件。



▲图1:半导体的封装品级

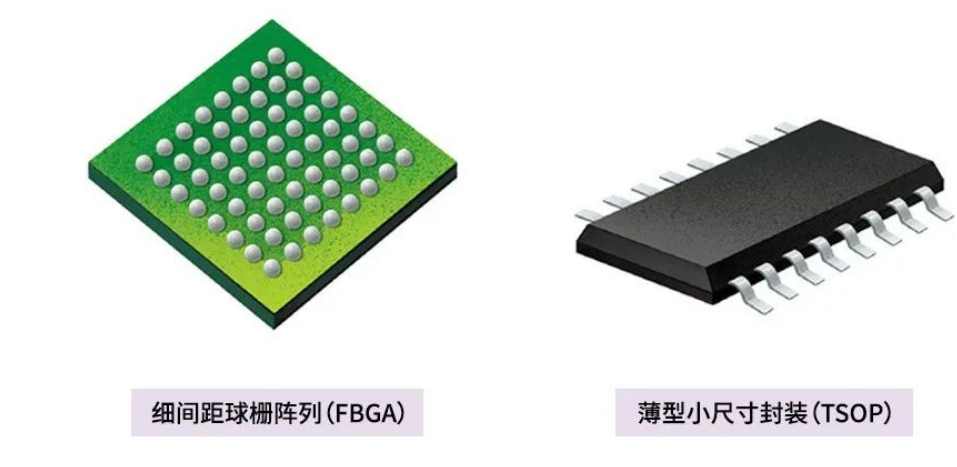

 封装通常接纳细间距球栅阵列(FBGA)或薄型小尺寸封装(TSOP)的形式 ,如图2所示。FBGA封装中的锡4球和TSOP封装中的引线5划分充当引脚 ,使封装的芯片能够与外部组件之间实现电气和机械毗连。


4锡(Solder):一种低熔点金属 ,支持电气和机械键合。
5引线(Lead):从电路或元件终端向外引出的导线 ,用于毗连至电路板。



▲图2:半导体封装示例

二、 半导体封装的作用

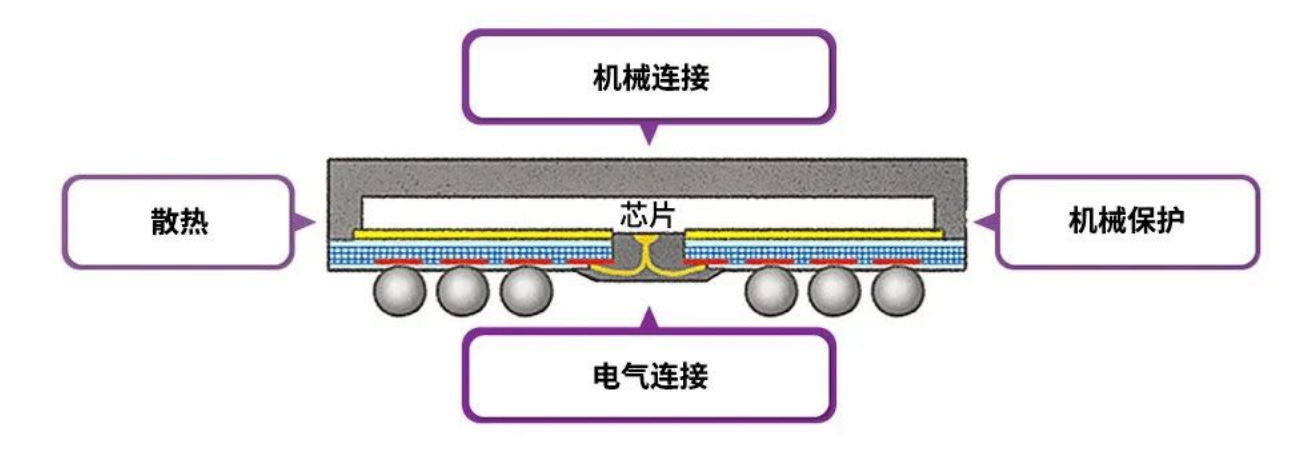

图3展示了半导体封装的四个主要作用 ,包括机械 ;ぁ⒌缙连、机械毗连和散热。其中 ,半导体封装的主要作用是通过将芯片和器件密封在环氧树脂模塑料(EMC)等封装质料中 , ;に敲馐芪锢硇院突运鸹。只管半导体芯片由数百个晶圆工艺制成 ,用于实现种种功效 ,但主要材质是硅。硅像玻璃一样 ,很是易碎。而通过众多晶圆工艺形成的结构同样容易受到物理性和化学性损坏。因此 ,封装质料关于 ;ば酒凉刂饕。




▲图3:半导体封装的作用


 别的 ,半导体封装可以实现从芯片到系统之间的电气和机械毗连。封装通过芯片和系统之间的电气毗连来为芯片供电 ,同时为芯片提供信号的输入和输出通路。在机械毗连方面 ,需将芯片可靠地毗连至系统 ,以确保使用时芯片和系统之间毗连优异。
同时 ,封装需将半导体芯片和器件爆发的热量迅速散发出去。在半导体产品事情历程中 ,电流通过电阻时会爆发热量。如图3所示 ,半导体封装将芯片完全地包裹了起来。若是半导体封装无法有用散热 ,则芯片可能会过热 ,导致内部晶体管升温过快而无法事情。因此 ,关于半导体封装手艺而言 ,有用散热至关主要。随着半导体产品的速过活益加速 ,功效日益增多 ,封装的冷却功效也变得越来越主要。


三、半导体封装的生长趋势


图4概述了近年来半导体封装手艺的六大生长趋势。剖析这些趋势有助于我们相识封装手艺怎样一直演变并施展作用。
首先 ,由于散热已经成为封装工艺的一个主要因素 ,因此人们开发出了热传导6性能较好的质料和可有用散热的封装结构。
6热传导:指在不涉及物质转移的情形下 ,热量从温度较高的部位转达到相邻温度较低部位的历程。
可支持高速电信号传输的封装手艺也成为了一种主要生长趋势 ,由于封装会限制半导体产品的速率。例如 ,将一个速率达每秒20千兆 (Gbps) 的半导体芯片或器件毗连至仅支持每秒2千兆(Gbps) 的半导体封装装置时 ,系统感知到的半导体速率将为每秒2千兆 (Gbps)。由于毗连至系统的电气通路是在封装中建设 ,因此无论芯片的速率有多快 ,半导体产品的速率都会极大地受到封装的影响。这意味着 ,在提高芯片速率的同时 ,还需要提升半导体封装手艺 ,从而提高传输速率。这尤其适用于人工智能手艺和5G无线通讯手艺。鉴于此 ,倒片封装7和硅通孔(TSV)8等封装手艺应运而生 ,为高速电信号传输提供支持。
7倒片封装(Flip Chip):一种通过将凸点朝下装置于基板上 ,将芯片与基板毗连的互连手艺。
8硅通孔(TSV):一种可完全穿过硅裸片或晶圆实现硅片堆叠的笔直互连通道。



▲图4:半导体封装手艺的生长趋势

四、半导体封装洗濯

半导体芯片封装历程中通 ;崾褂弥讣梁臀嗟茸魑附痈 ,这些辅料在焊接历程或多或少都会有部分残留物 ,还包括制程中沾污的指印、汗液、角质和灰尘等污染物。同时 ,半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求。

尊龙凯时半水基洗濯工艺解决计划 ,可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜 ,包管下一道工序的金属界面连系强度 ;对芯片半导体基材、金属质料拥有优良的质料兼容性 ,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂W3300!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容 ,希望可以帮到您!
