在电子信息化工业进一步完善和市场生长历程中，半导体生产企业应尽可能地提升其封装工艺，通过半导体内部封装毗连方法相互关系的总结与梳理以及半导体前端制造工艺对整个封装手艺应用的影响关系梳理，充分感知半导体封装手艺的现阶段应用现状及未来立异偏向，为半导体封装手艺应用水平的快速提升打下扎实基础
。

一、     贴片工艺
贴片工艺主要思量到硅片在磨片历程阻止其电路受损，选择外贴一层；つさ姆椒ǘ云溆杏么χ贸头，始终都强调着电路完整性
。

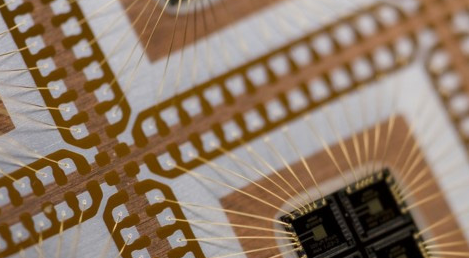

二、     焊接键合工艺

控制焊接键合工艺质量，会应用到差别类型的金线，并把芯片上的引线孔与框架衬垫上的引脚充分毗连，包管芯片能与外部电路相连，影响工艺整体性[1]
。通常情形下，会应用搭配掺杂金线、合金金线
。

三、     塑封工艺

塑封元件的主要线路是模塑，塑封工艺的质量控制，是为了对各元件举行响应的；，尤其是在外力因素影响下，部分元件损坏水平差别，需在工艺质量控制阶段就能对元件物理特征详细剖析
。
目今，在塑封工艺处置惩罚阶段会主要应用3种方法，划分是陶瓷封装、塑料封装、古板封装，思量全球芯片生产要求，所有封装类型的比例控制也是一项极其主要的事情，在整个操作的历程中对职员综合能力提出较高要求，把已经完工的芯片在环氧树脂荟萃物的应用条件下，与引线框架包封在一起，先对引线键合的芯片、引线框架预热处置惩罚，然后放在封装模上（压；，启动压膜、关闭上下模，使树脂处于半融化状态被挤到模当中，待其充分填充及硬化后可开模取出制品
。在操作环节中需要注重的是突发性问题，如：封装方法、尺寸差别等，建议在模具选择与使用阶段均能严谨控制，不可简单化地思量模具专用装备的价钱，还需包管整个工艺质量与作业效果，其中就把控自动上料系统，在实践中做好质量控制事情，才华实现预期作业目的
。

四、     后固化工艺

待塑封工艺处置惩罚事情完成后，还需对其举行后固化处置惩罚，重点思量工艺周围或管壳周围有多余质料，如：无关紧要的毗连质料，还需在此环节中也需做好工艺质量控制，尤其是把管壳周围多余的质料必需去除，阻止影响整体工艺质量及外观效果
。

五、     测试工艺

待上述工艺流程均顺遂地完成后，还需对该工艺的整体质量做好测试事情，此环节中应用到先进的测试手艺及配套设施，包管各项条件能知足测试事情开展要求
。同时，还能在测试历程中对各信息数据详细纪录，焦点要点是芯片是否正常事情，主要是凭证芯片性能品级举行详细剖析
。因测试装备采购价钱较高，会在此方面爆发较大的投资本钱，为阻止爆发倒运的影响，依然是把事情要点放在工序段工艺质控方面，主要包括外观检测、电气性能测试两部分
。

六、     打标工艺

打标工艺是把已经完成测试的芯片传输到半制品客栈中，完成最后的终加工，检查工艺质量，做好包装及发货事情
。此工艺的流程包括三方面
。
1）电镀
。待管脚成型后，要在其外貌涂刷防腐质料，阻止管脚泛起氧化、侵蚀等征象
。通常情形下，均会接纳电镀沉淀手艺，是由于大部分的管脚在加工阶段均会选择锡质料，思量此类质料自身的性子与特点，也需做好防腐、防蚀事情
。
2）打弯
。简朴是说，是把上述环节中处置惩罚后的管脚举行成型操作，待铸模成型后，能把集成电路的条带置于管脚去边成型工具中，主要是对管脚加工处置惩罚，控制管脚形状，一样平常为J型或L型，并在其外貌贴片封装，也关系工艺整体质量
。
3）激光打印
。主要就是在已经成型的产品印制图案，是在前期设计阶段就做好了图案设计事情，也相当于半导体封装工艺的一种特殊标记
。

七、半导体封装洗濯

半导体芯片封装历程中通；崾褂弥讣梁臀嗟茸魑附痈，这些辅料在焊接历程或多或少都会有部分残留物，还包括制程中沾污的指印、汗液、角质和灰尘等污染物
。同时，半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料
。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求
。

尊龙凯时半水基洗濯工艺解决计划，可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜，包管下一道工序的金属界面连系强度；对芯片半导体基材、金属质料拥有优良的质料兼容性，洗濯后易于用水漂洗清洁
。

接待使用尊龙凯时科技半水基洗濯剂W3300!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容，希望可以帮到您！
