车规级芯片MCU与车规级芯片封装洗濯先容
汽车电子中所使用的半导体即车规级芯片 ，主要有主控芯片（MCU/SoC） ，功率芯片（IGBT） ，传感器芯片(CIS)和存储芯片(Flash)四大类 ，车规级芯片普遍应用于汽车的动力系统、智能座舱及自动驾驶系统 ，是汽车电子不可或缺的焦点元器件。
一、MCU芯片先容
MCU即微控制单位（Micro Controller Unit） ，又称单片机（Single Chip Microcomputer） ，是将CPU、存储、外围功效都整合在简单芯片上具有控制功效的芯片级盘算机 ，作为高度集成的微型盘算机控制系统 ，单片机具有系统结构简朴、可靠性高、处置惩罚功效强、低电压和低功耗、情形顺应能力强等特点 ，已普遍应用于汽车电子、工业控制、仪器仪表、家电等领域。
在汽车电子的各个系统当中 ，往往需要接纳车用MCU（车用微控制器）作为运作控制的焦点 ，认真种种信息的运算处置惩罚 ，用于汽车的动力总成、辅助驾驶、网络互联、底盘清静、信息娱乐以及车身电子等偏向。
1 . MCU的基本结构
组成MCU的几个主要组件包括：
（1）中央处置惩罚器（CPU）
CPU是单片机的大脑。它由算术逻辑单位(ALU)和控制单位(CU)组成。CPU读取、解码和执行指令以执行算术、逻辑和数据传输操作。
（2）存储单位
任何盘算系统都需要两种类型的存储器：程序存储器和数据存储器。程序存储器 ，顾名思义 ，包括程序 ，即要由CPU执行的指令。另一方面 ，数据存储器需要在执行指令时存储暂时数据。通常 ，程序存储器是只读存储器（ROM） ，数据存储器是随机存取存储器（RAM）。
（3）输入/输出端口
单片机与外部天下的接口由输入/输出端口（I/O端口）提供 ？亍⒓痰仁淙胱氨敢远进制数据的形式从用户向CPU提供信息。CPU在吸收到来自输入装备的数据后 ，执行适当的指令并通过LED、显示器、打印机等输出装备做出响应。
（4）准时器/计数器
单片机的主要组件之一是准时器和计数器。它们提供时间延迟和计数外部事务的操作。别的 ，准时器和计数器可以提供函数天生、脉宽调制、时钟控制等。
（5）总线
单片机的另一个主要组件 ，但很少讲到 ，它就是系统总线。系统总线是一组毗连线 ，将CPU与其他外围装备（如内存、I/O端口和其他支持组件）毗连起来。

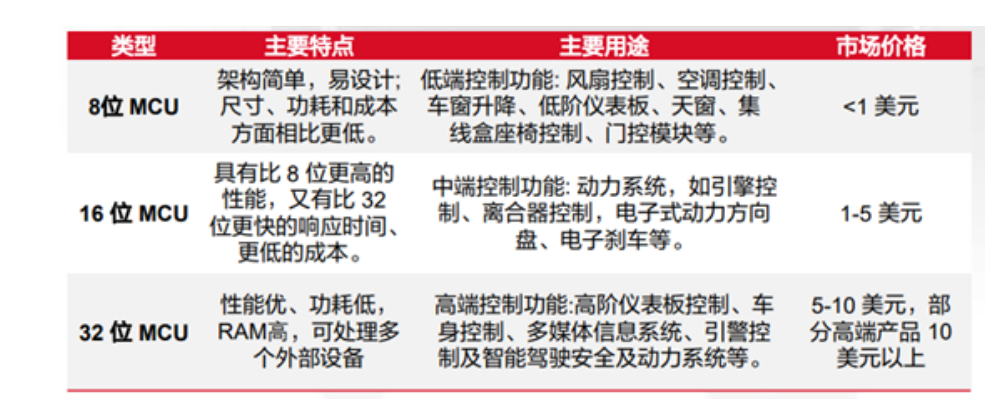

2 .MCU的事情原理 MCU的事情原理是逐条执行预存指令的历程 ，差别类型的单片机有差别的指令系统。为了让一个单片功效自动完成某项详细使命 ，必需将所要解决的问题编成一系列的指令 ，并且这些指令必需是由一个单独的函数来识别和执行的 ，这样一系列指令的荟萃就酿成了程序 ，这些程序需要预先贮保存有存储能力的存储器中 ，也就是我们常说的内存。 由于程序是按顺序执行的 ，因此程序中的指令也是一条条地存储 ，MCU在执行程序时要将这些指令逐个提取并执行 ，必需拥有能够跟踪指令所在存储单位的功效 ，这个部分就是程序计数器PC(包括CPU在内) ，当程序最先运行时 ，PC将会被分派到程序中每一条指令的存储单位 ，并逐一执行该项指令 ，PC中的内容自动增添 ，增添量由这个指令长度决议 ，每一条都指向下一条指令的起始地点 ，包管指令顺序执行。 内核架构是影响MCU性能的一个要害要素 ，更优异的运算单位需要更先进的内核架构。十几年前 ，各大MCU厂商均接纳各自的内核 ，如瑞萨接纳RX内核 ，飞思卡尔接纳PowerPC ，微芯接纳PIC ，Atmel接纳AVR。随着ARM推出Cortex-M架构并开展了奇异的开创IP授权的模式 ，以其软件代码的共享和高兼容性、高密度指令集等特点 ，现已逐步占有主导职位。 3 .车规MCU的种类 车规MCU按位数可分为8位、16位和32位。位数即MCU单次处置惩罚数据宽度 ，位数越高 ，MCU性能越强。 8位MCU本钱/功耗低 ，便于开发 ，性能可知足大部分场景需要 ，普遍应用于基础功效如电扇、雨刷、天窗 ，座椅控制等领域。32位MCU运算能力更强 ，能知足高速处置惩罚的需求 ，多用于解决重大场景问题 ，如汽车智能座舱、车身控制、辅助驾驶 ，行车清静系统等领域。32位的CPU内核以ARM为主流架构 ，由于CPU指令集重大 ，软件开举事度较高 ，单价一样平常数倍于8位MCU ，因而也有较高的研发壁垒。
从差别位数MCU规模占比来看 ，现在全球MCU芯片产品以32位为主。受益于其体积小性能优的特征以及汽车智能化的趋势 ，32位MCU销售额占比已经从2010年的38.1%提升至2015年的53.7% ，进而跃升至2021年65.8%。随着汽车智能化和电动化进一步生长 ，汽车电子功效将日趋重大 ，势必推动车规MCU向更高性能 ，更小尺寸 ，更低功耗的偏向生长 ，32位芯片占比有望进一步提高。
4.车规级芯片洗濯剂
芯片封装洗濯：尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ，一旦选定 ，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。
污染物有多种 ，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ，通电后爆发电化学迁徙 ，形成树枝状结构体 ，造成低电阻通路 ，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ，在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ，尚有粒状污染物 ，例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。
这么多污染物 ，究竟哪些才是最备受关注的呢 ？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ，焊后必定保存热改性天生物 ，这些物质在所有污染物中的占有主导 ，从产品失效情形来而言 ，焊后剩余物是影响产品质量最主要的影响因素 ，离子型残留物易引起电迁徙使绝缘电阻下降 ，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ，严重者导致开路失效 ，因此焊后必需举行严酷的洗濯 ，才华包管电路板的质量。
推荐使用尊龙凯时科技水基洗濯剂产品。
