先进封装之面板芯片级封装(PLCSP)手艺先容与芯片封装洗濯概述

宣布日期:2023-06-20 宣布者:尊龙凯时科技 浏览次数:9956
PLCSP是一种将面板级封装(PLP)和芯片尺寸封装(CSP)合为一体的封装手艺。芯片尺寸封装(CSP)是指整个package的面积相比于silicon总面积不凌驾120%的封装手艺。

相关于晶圆级封装 ,面板级封装是一种更高效的封装手艺。这得益于两大优势:面积使用率比晶圆级封装高以及面板通常面积比晶圆面积大得多。由于晶圆的圆形和芯片的矩形纷歧致 ,取决于芯片的巨细 ,通常在封装历程中硅晶圆面积铺张掉10-20%。而面板自己是矩形的 ,以是可以大大镌汰边角料的铺张。另外 ,常见的面板有18寸乘24寸 ,20寸乘 20寸 ,510 mm乘515 mm ,600 mm乘600 mm ,甚至700 mm乘700 mm等等 ,是晶圆面积的3-7倍。一个面板上可以安排多个晶圆。

今天我们来先容PLCSP(Panel Level Chip Scale Packaging)。



图一:(a)面板级和晶圆级面积使用率比照; (b)面板级和晶圆级单个芯片制造本钱比照

然而 ,现在无论中国市场照旧全球 ,面板级封装的市场规模都只有晶圆级封装的一个零头。笔者在这里枚举其中的主要缘故原由:
1. 面板级封装行业缺乏统一的标准 ,好比各个面板级封测厂所用的面板尺寸自己五花八门 ,不像晶圆级封装那样统一
2. 面板级封装的装备和质料与晶圆级封装相比不敷成熟 ,晶圆级封装的时间积累要远比面板级封装深挚
3. 现在面板级工艺需要进一步提升 ,尤其是要提高高端(线距线宽5微米以下的)的封装良品率。现在许多基于基板和显示屏的装备无法完全知足
相比于晶圆级封装 ,面板级封装潜在的低本钱优势现在还停留在纸面上。随着整个工业链的一直完善 ,笔者相信面板级封装的高效生产能会获得体现 ,将会在相当的领域来替换晶圆级封装 ,以及部分古板封装。
接下来我们划分讨论无;ず陀斜;さ腜LCSP。类似无;さ腤LCSP ,我们不会将晶圆切割成一个个单芯片。为了更好地使用面板的面积 ,我们将部分晶圆切成一半或者四份。如图二所示 ,我们用一个20寸乘20寸的面板作为例子 ,将一个整晶圆和两个半晶圆和一个四分之一晶圆用贴片的方法贴在面板载板上。相比于有;さ腤LCSP, 无;さ腜LCSP多了面板准备这一流程。一样平常的工艺办法是首先层压双面热离型胶带面板载板上。然后将另一个有响应空腔的PCB面板并用胶带牢靠在面板载板上。然后将未切割和部分切割的晶圆放进PCB面板上响应的空腔中 ,并由胶牢靠在载板上。接下去的流程办法跟无;さ腤LCSP类似:敷上ABF介质层、激光钻孔、种子层沉积 ,干膜 ,激光直接成像(LDI)和显影 ,电镀铜 ,种子层蚀刻 ,焊盘外貌处置惩罚和植球 ,切割成单独的芯片。

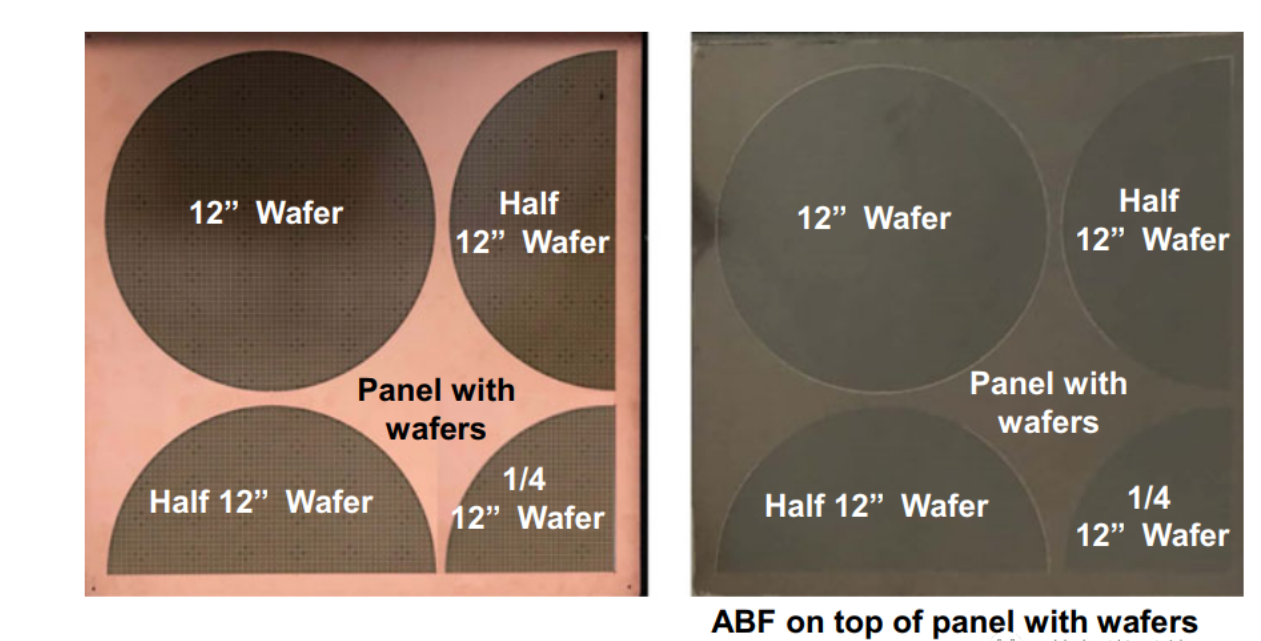

图二:一个整晶圆和两个半晶圆和一个四分之一晶圆贴在一个20寸乘20寸的面板

以下为无;LCSP的主要工艺流程:
  1. a.面板载板洗濯 ,面板可以是金属的 ,也可以是玻璃或其他质料;

  2. b.在面板载板上贴上双面热离型胶膜 ,我们也可以思量光解键合胶 ,其响应地载板质料通常是可以通光的玻璃载板;

  3. c.在另一个面板模具(通常是PCB面板)上制作响应的空腔。如图二所示 ,我们需要一个300毫米的全圆 ,两个半圆和一个四分之一圆。这个模具通常是用激光来加工的;

  4. d.将带空腔的面板模具粘到毗连到面板载板上;

  5. e.将未切割和切割好的晶圆放进模具的空腔中 ,并由step b中的双面胶牢靠;

  6. f.在整个面板上层压ABF介质层 ,通常ABF的厚度在15-50微米。它的功效就像常用的聚酰亚胺一样 ,可是ABF的本钱要远低于聚酰亚胺。然而 ,基于ABF的重布层的线距线宽会远大于聚酰亚胺所能提供的;

  7. g.在ABF介质层上激光钻通孔。常用的激光器有二氧化碳激光 ,UV激光器。光束顶部通孔的典范直径为50-100微米 ,由于via侧壁保存taper angle底部孔直接要比ABF上外貌启齿要小些;

  8. h.Desmear去污 ,同时使得ABF外貌越发粗糙来增添金属层的粘附力;

  9. i.通常是化学镀种子层铜 ,在特殊情形下我们也可以用PVD物理气相沉积来形成种子层;

  10. j.光刻胶涂敷 ,由于面板的矩形 ,spin coating很少被用到。常用的要领有薄膜压层 ,液体光刻胶的slit coating and spray coating ,干膜光刻胶是最常用的质料;

  11. k.通过曝鲜明影等来界说金属层结构 ,我们可以用LDI激光直写的方法或者用掩模版stepper要领;

  12. l.在光刻胶启齿处电镀铜 ,也可以凭证需要来电镀镍钯金;

  13. m.剥离光刻胶;

  14. n.蚀刻掉钛铜种子层;

  15. o.凭证需要 ,可以重复step g至n来增添buildup layer数目;

  16. p.在整个晶片上溅射钛铜种子层;

  17. q.在外貌介质层 ,通常solder resist,也可以是PI等质料;

  18. r.在外貌介质层使用激光打孔或者曝鲜明影等方法在bump pads处启齿;

  19. s.形成种子层;

  20. t.涂上光刻胶和掩模 ,然后用光刻手艺翻开凸点焊盘上的通孔以袒露带有 UBM 的区域;

  21. u.电镀铜芯;

  22. v.电镀焊料 ,通常是SnAg等质料。也可以使用直接植球的方法;

  23. w.剥离光刻胶;

  24. x.蚀刻掉钛铜种子层;

  25. y.涂抹助焊剂并回流焊料;

  26. z.从载板上debond所有的晶圆;

aa.使用晶圆级装备举行die singulation;



无;さ腜LCSP的主要制造流程办法

正如我们在之条件到无;さ腤LCSP的可靠性稍差。如图五威布尔图形所示 ,在特定的测试条件下有;さ腜LCSP的可靠性要比无;さ腜LCSP好上3倍左右。

PLCSP 芯片封装基板的助焊剂洗濯:

半导体芯片封装历程中通;崾褂弥讣梁臀嗟茸魑附痈 ,这些辅料在焊接历程或多或少都会有部分残留物 ,还包括制程中沾污的指印、汗液、角质和灰尘等污染物。同时 ,半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求。

尊龙凯时半水基洗濯工艺解决计划 ,可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜 ,包管下一道工序的金属界面连系强度;对芯片半导体基材、金属质料拥有优良的质料兼容性 ,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂W3300!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容 ,希望可以帮到您!
