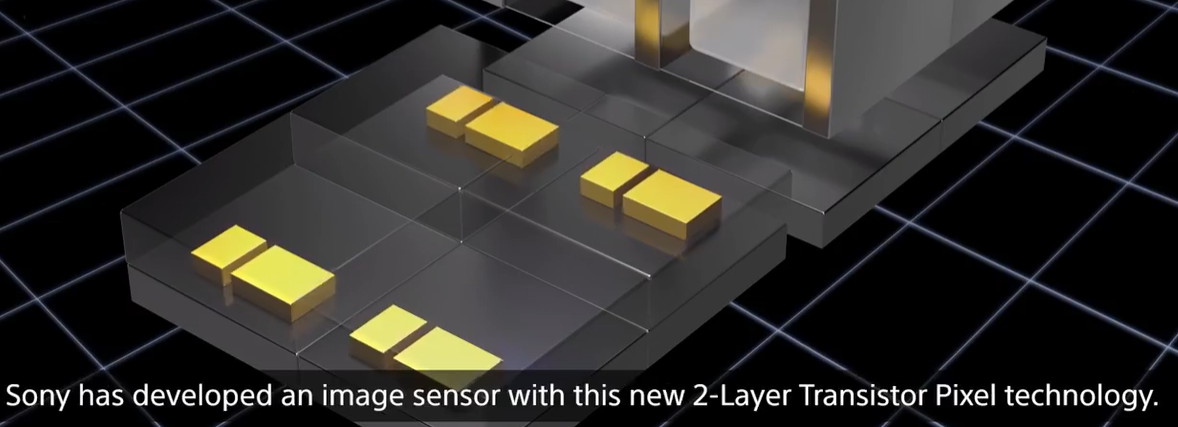

2层晶体管像素手艺是堆叠式 CMOS 图像传感器的前进

，它由一个像素芯片组成

，该像素芯片由堆叠在形成信号处置惩罚电路的逻辑芯片之上的背照式像素组成

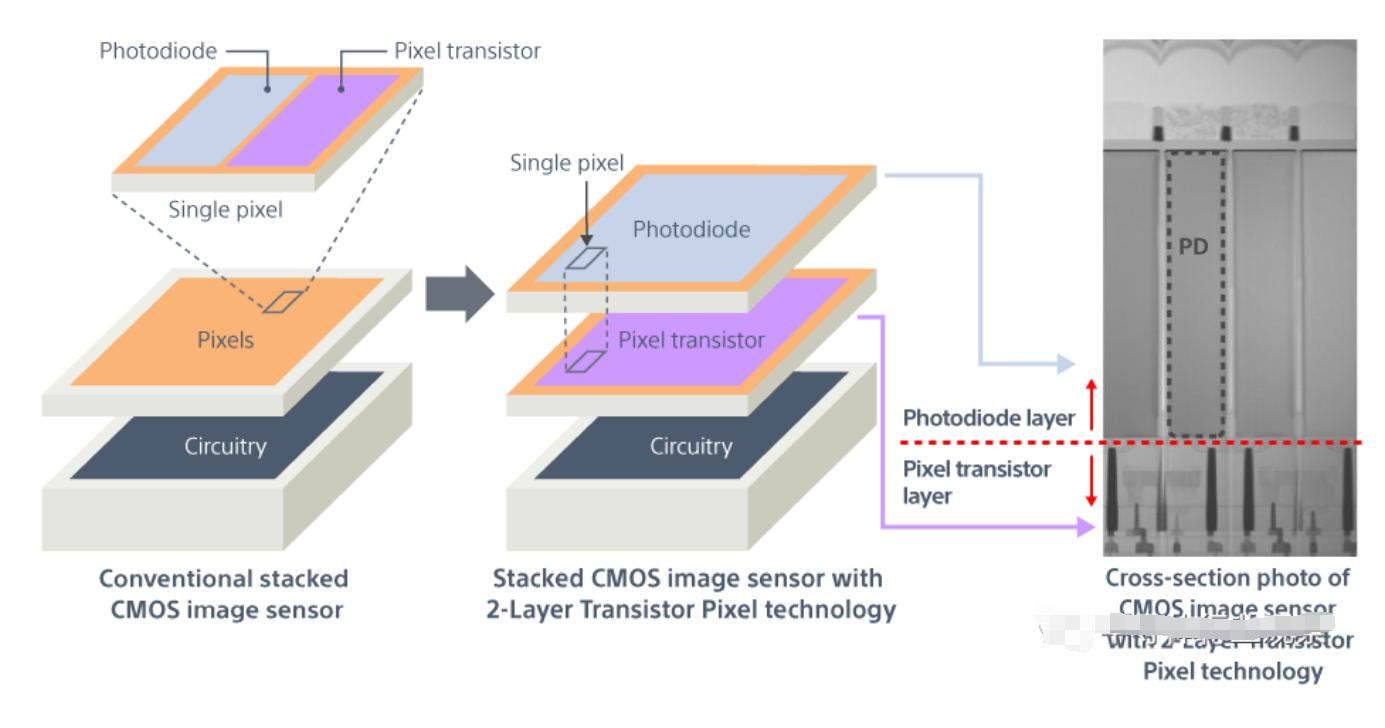

。在古板的堆叠式 CMOS 图像传感器中

，光电二极管和像素晶体管并排安排在统一基板上
。SSS 使用其专有的堆叠手艺建设了一种结构

，其中用于将光信号转换为电信号的光电二极管和位于单独基板上的像素晶体管用于控制一个位于另一个之上的信号
。

新结构提高了光电二极管的容量

，同时通过将光电二极管和像素晶体管堆叠在单独的基板层上

，使饱和信号电平相关于古板图像传感器约莫翻了一番
。反过来

，这将扩大动态规模——相机可以捕获到的从暗到亮的色调规模
。

别的

，用于像素晶体管的无光电二极管基板可以为传输门（TRG）以外的像素晶体管提供特殊空间

，例如复位晶体管（RST）、选择晶体管（SEL）和放大晶体管（AMP）
。这为放大晶体管创立了更大的可用区域

，从而乐成地显着降低了夜间和其他暗处图像容易爆发的噪声
。

索尼体现

，古板 CMOS 图像传感器的光电二极管和像素晶体管占有统一衬底层

，而公司的新设计则将光电二极管和像素晶体管疏散到两个差别的衬底层中
。通过拆分层

，光电二极管可以更大

，从而爆发更高的信号饱和水平（也称为全阱容量）

，而更大的晶体管会爆发更少的噪声
。这一效果具有双重优势

，既可以增添动态规模

，又可以降低噪声
。

从工程和制造的角度来看

，2 层晶体管像素设计需要纳米级的精度来安排光电二极管和像素晶体管
。索尼接纳了 3D 顺序集成工艺

，而不是古板的完整晶圆键合工艺
。光电二极管形成后

，将两层粘合在一起

，然后光电二极管用于排列第二层晶体管的建设
。正如索尼所说

，瞄准精度取决于光刻而不是键合
。

该工艺包括其自身的挑战

，包括堆叠晶圆后生产历程中的热量
。古板的 CMOS 传感器生产需要约莫 400°C 的耐热性

，而新设计需要更高的耐热性

，凌驾 1,000°C
。为相识决这个问题

，索尼开发了新的键合手艺并制造了晶体管来顺应
。

通过为每个 photosite 疏散光电二极管和晶体管像素

，索尼的工程师能够划分优化组件

，从而提高噪声性能和动态规模
。除了图像质量之外

，新设计还允许研发团队正在起劲举行其他刷新
。

图像传感器芯片封装洗濯

芯片封装洗濯：尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要

，一旦选定

，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种

，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气

，通电后爆发电化学迁徙

，形成树枝状结构体

，造成低电阻通路

，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层

，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物

，尚有粒状污染物

，例如焊料球、焊料槽内的浮点、灰尘、灰尘等

，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物

，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中

，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素

，焊后必定保存热改性天生物

，这些物质在所有污染物中的占有主导

，从产品失效情形来而言

，焊后剩余物是影响产品质量最主要的影响因素

，离子型残留物易引起电迁徙使绝缘电阻下降

，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大

，严重者导致开路失效

，因此焊后必需举行严酷的洗濯

，才华包管电路板的质量
。
