基板封装质料选择与先进封装基板洗濯剂先容

宣布日期:2023-06-26 宣布者:尊龙凯时科技 浏览次数:4934
在封装内集成更大都目的有源电路是一种通过麋集互连将差别功效分派到集成到统一封装中的差别芯片的要领。

制造基于小芯片的产品 ,您需要设计手艺、裸片、裸片之间的毗连以及生产战略。chiplet封装手艺的性能、价钱和成熟度对chiplet的应用有着实质性的影响。凭证毗连介质和方法的差别 ,用于chiplet互连的封装手艺可分为三类:基板封装(Substrate packaging)、硅中介层封装(Silicon-interposer packaging)、再漫衍层 (RDL:Redistribution-layer ) 封装以及嵌入式多芯片互连桥 (EMIB:Embedded multi-die interconnect bridge )。

首先看基板封装。盛行的基板选择是有机质料 ,由于这些质料很容易获得。与古板 PCB 类似 ,布线毗连是通过蚀刻工艺完成的 ,该工艺自力于半导体制造中使用的其他工艺。这是最著名的 2D 异构集成的最早化身。

通过倒装芯片设计或堆叠 ,可以轻松地将多个裸片高密度地毗连到基板上。别的 ,与之相关的质料和制造本钱极低 ,由于该手艺不依赖于芯片制造工艺。使用这种手艺的主要弱点是 I/O 引脚密度低 ,从而限制了这些封装中互连的带宽。

其次看硅中介层封装 ,该手艺涵盖 2.5D 和 3D 封装手艺 ,芯片在中介层上横向构建 (2.5D) 或笔直堆叠 (3D)。为了实现裸片之间的互连和通讯 ,将硅中介层安排在基板和裸片之间。中介层就像一个微型印刷电路板 ,实质上是为小芯片之间的电毗连提供基板;チ峁褂山鹗舸サ悖ǔ莆⑼箍椋┖驮诜庾澳诓吭诵械墓柰 (TSV) 组成。这些用于将裸片毗连到中介层 ,并将中介层毗连器毗连到具有 BGA 焊盘图案的封装基板。


这些产品具有更高的 I/O 密度、更低的功耗和更低的传输延迟。这是通过微凸块和 TSV 之间更小的走线长度和间距实现的。该手艺的唯一显着弱点是制造本钱增添。


再看RDL封装手艺 ,再漫衍层 (RDL) 封装手艺不使用基板 ,而是将电介质和金属直接沉积在晶圆的顶面上。该手艺也称为“扇出”手艺。为了承载线路设计 ,构建了一个重新漫衍层 ,使得每个小Chiplet上的 I/O 端口围绕装备成形。通过缩短电路的长度 ,RDL 提供更高的信号完整性(更低的消耗和失真)。

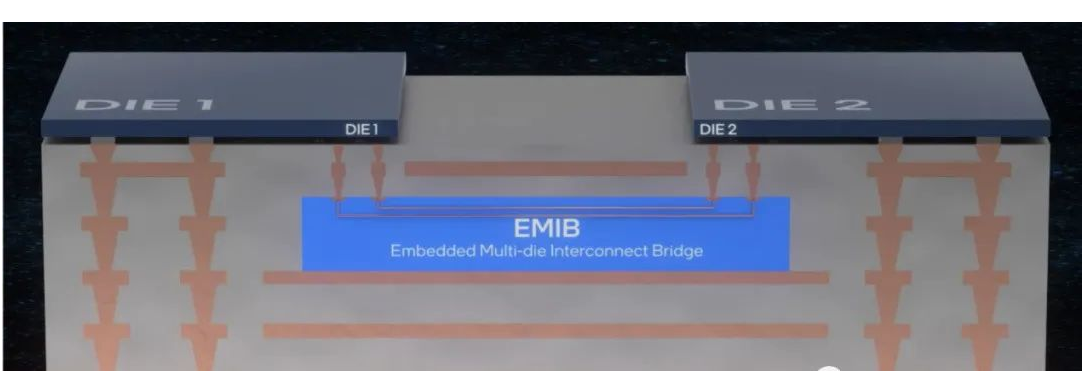

至于EMIB ,则是一种使用嵌入有机质料中的薄硅晶片部分作为芯片到芯片互连基板的手艺。高级产品本钱较高的问题可以通过使用具有差别Chplet的桥接封装来解决。这种混淆封装手艺是基于基板和基于中介层的封装的组合。通常小于 75 微米的薄硅层被涂在基板上并用于形成芯片间毗连 ,这些层嵌入有机基板层中。

该看法遵照 HDI PCB 中使用的 ELIC 中的相同想法 ,其中每层互连结构将多个芯片毗连到绝缘(有机)基板中的内层。封装的 EMIB 部分是一个硅桥 ,可在小芯片之间提供高带宽毗连。


先进封装基板的助焊剂洗濯剂:

半导体芯片封装历程中通;崾褂弥讣梁臀嗟茸魑附痈 ,这些辅料在焊接历程或多或少都会有部分残留物 ,还包括制程中沾污的指印、汗液、角质和灰尘等污染物。同时 ,半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求。

尊龙凯时半水基洗濯工艺解决计划 ,可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜 ,包管下一道工序的金属界面连系强度;对芯片半导体基材、金属质料拥有优良的质料兼容性 ,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂W3300!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容 ,希望可以帮到您!
