芯片制造之集成电路晶圆的生产简介

集成电路晶圆生产（wafer fabrication）是指在晶圆外貌上和外貌内制造出半导体器件的一系列生产历程。整个制造历程从硅单晶抛光片最先，到晶圆上包括了数以百计的集成电路芯片。

芯片制造企业基本使用以下四种最基本的工艺要领，通过大宗的工艺顺序和工艺制造出特定的芯片。这四种基本的工艺要领为：增层（薄膜工艺，layering）、光刻（图案化工艺，patterning）、掺杂和热处置惩罚。下面小编将对这四种基本的工艺要领举行简要地形貌，希望能对您有所资助！

芯片制造企业基本使用以下四种最基本的工艺要领：

一、薄膜工艺

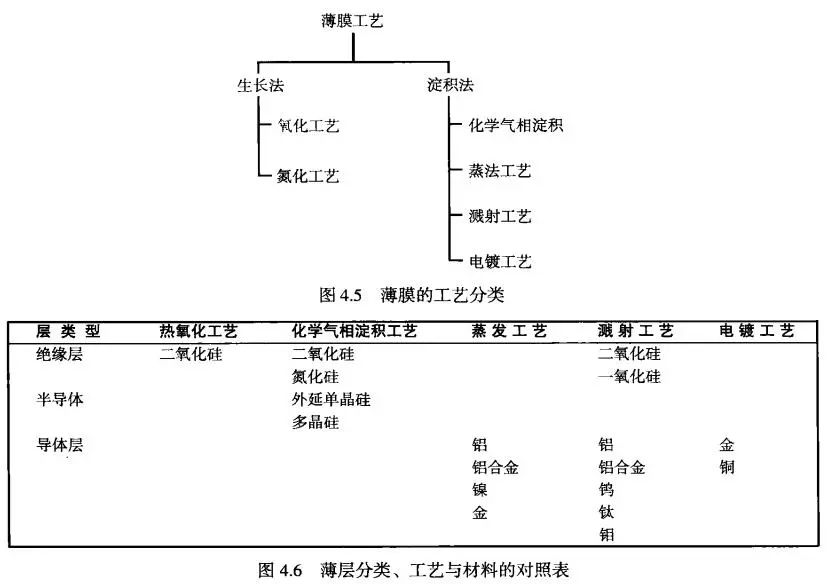

薄膜工艺是在晶圆外貌形成薄膜的加工工艺。薄膜可以是绝缘体、半导体或导体，凭证薄膜质料的差别，使用差别的工艺举行薄膜的生长或沉积。主要使用的沉积手艺包括物理气相沉积（PVD）、化学气相沉积（CVD）、蒸发和溅射，以及使用电镀在高密度集成电路上沉积金属化层。

二、图案化工艺

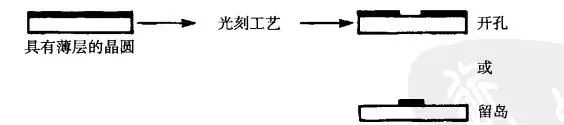

图案化工艺（有时特指光刻工艺，在此处其寄义包括光刻、刻蚀、去胶三个办法）是通过一系列生产办法将晶圆外貌薄膜的特定部分除去的工艺。经由此工艺，晶圆外貌会留下带有微图形结构的薄膜。在晶圆的制造历程中，晶体三极管、二极管、电容器、电阻器和金属层的种种物理部件在晶圆外貌或表层内组成。这些部件是每次在一个掩模（mask）层上天生的，并且连系天生薄膜及去除特定部分，通过图案化工艺历程，最终在晶圆上保存特征图形的部分。图案化工艺是所有四个基本工艺中最要害的，其确定了器件的要害尺寸（critical dimension, CD）。

三、掺杂

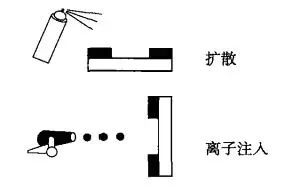

掺杂是将特定量的杂质通过薄膜启齿引入晶圆表层的工艺历程，它是为了在晶圆外貌建设兜形区。它有两种要领：热扩散（thermal diffusion）和离子注入(implantation)。热扩散是在1000度左右爆发的化学反应，气态下的掺杂原子通过扩散化学反应迁徙到袒露的晶圆外貌，形成一层薄膜。离子注入则是一个物理反应历程，首先，掺杂体原子被离子化，被电场加速到超高速，穿过晶圆表层，将掺杂原子注入到晶圆表层。

四、热处置惩罚

热处置惩罚是简朴地将晶圆加热和冷却来抵达特定效果的工艺。在晶圆制造的各个历程中，都会对晶圆举行一系列的热处置惩罚历程。

以上是关于芯片制造历程中集成电路晶圆的生产的相关内容了，希望能对您有所资助！
