在半导体芯片制造历程中，洗濯工艺办法有许多，虽然不起眼，但芯片洗濯工艺占整个制造工序办法30%以上，很是主要
。那么为什么要在芯片生产历程中使用洗濯手艺呢？

半导体芯片制程中的洗濯手艺是指在氧化、光刻、外延、扩散和引线蒸发等半导体制造工序前，接纳物理或化学要领，扫除污染物和自身氧化物的历程
。

为什么洗濯能够占有30%以上的半导体制造工序办法？半导体芯片洗濯为什么那么主要呢？这是由于芯片生产有着严重的“洁癖”和严酷的清洁度要求，在芯片制造工艺以纳米怀抱的时代，见不得任何脏工具
。

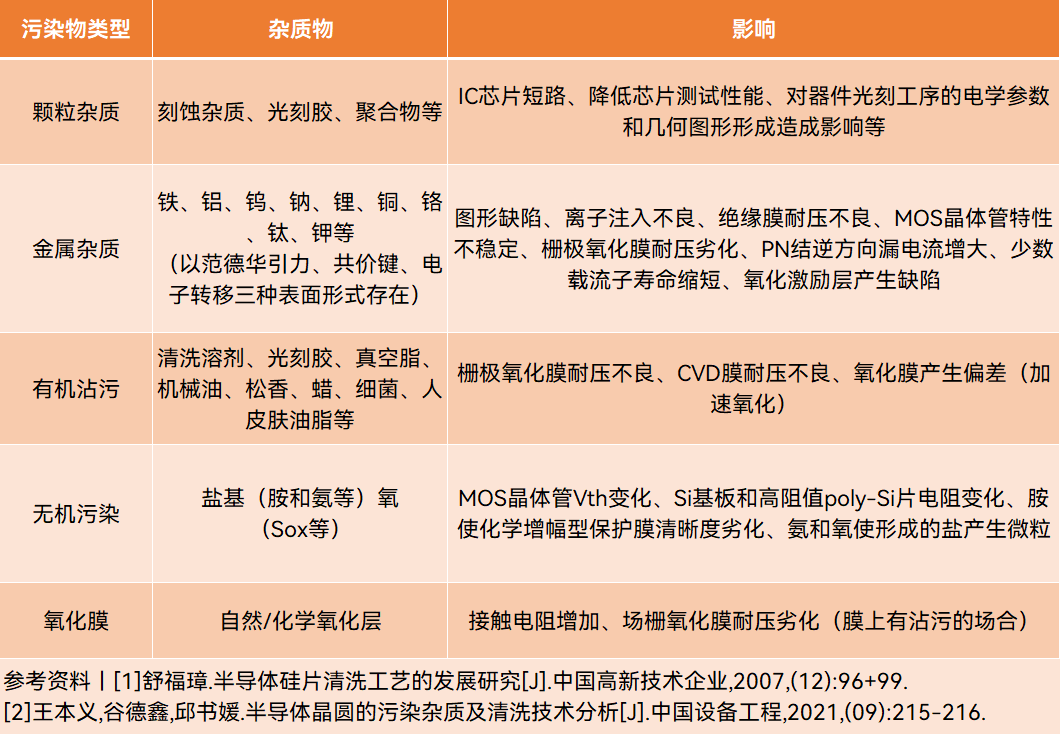

污染物是半导体器件性能、可靠性和制品率一大威胁
。研究批注，沾污带来的缺陷引起的芯片电学失效，比例高达80%
。若是在晶圆制造环节中有污染物未能完全扫除，轻则影响晶圆良率，重则导致一整片以致成批晶圆报废
。要知道，1%的良率转变关于一个先进代工厂意味着是上亿美元的利润损失
。

从沙砾到芯片，“点石成芯”会主要履历硅片制造、晶圆制造、芯片封装和芯片测试几大流程，洗濯则贯串了芯片制造的全工业链，也是重复次数最多的工序，这些工序包括三类：

1、在硅片制造历程：洗濯抛光后的硅片，包管外貌平整度和性能，提高后续工艺的良品率；

2、在晶圆制造历程：在光刻、刻蚀、沉积、离子注入、去胶等要害工序前后洗濯，减小缺陷率；

3、在芯片封装历程：凭证封装工艺举行TSV洗濯、UBM/RDL洗濯、键合洗濯等
。

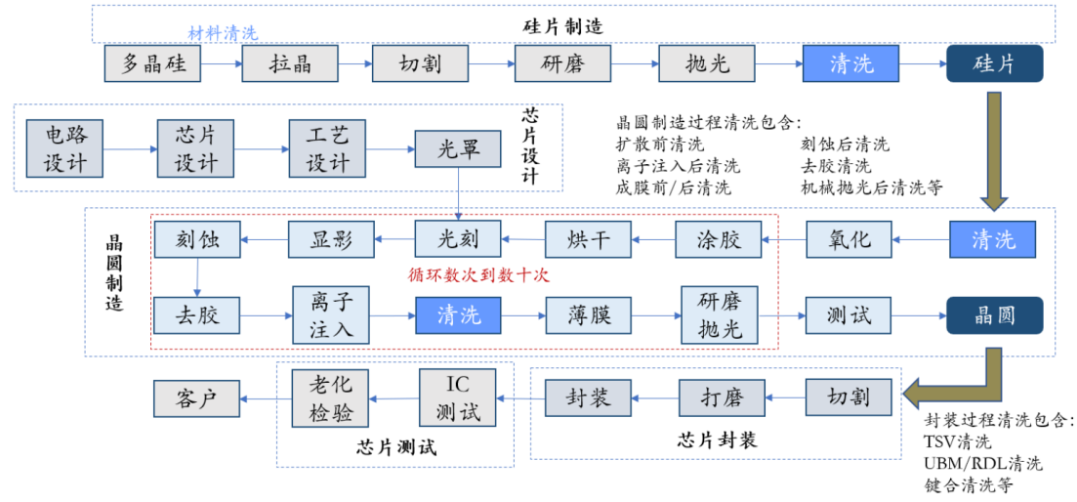

洗濯办法贯串芯片制造流程中的多个工艺环节，图源丨东吴证券

芯片生长有多久，洗濯手艺就有多久，早在上世纪50年月半导体制造界就最先注重洗濯手艺，并且它的主要水平会越来越高，市场需求也会越来越大
。

陪同电子制程工艺前进，光刻和种种工艺数目激增，半导体芯片洗濯办法数目也随之增添
。据SEMI统计数据，在80nm~60nm制程中洗濯工艺共有约100个办法，而到了20nm~10nm 制程中芯片洗濯工艺办法会翻倍增添到200个以上
。
