PCB电路板生产工艺流程第八步文字
PCB电路板生产工艺流程第八步文字
前面我们先容了PCB电路板生产工艺所有流程，我们知道PCB电路板生产工艺流程是很是重大的，PCB单双面板生产工艺流程就需要13个办法，PCB多层板生产工艺流程则需要17个办法 。
上篇文章我们先容了PCB电路板生产工艺第七步阻焊，今天我们给各人先容PCB电路板生产工艺流程第八步文字，希望能对您有所资助！
如图，PCB电路板生产工艺第八道主流程为文字 。
文字的目的：
文字又名字符 。是线路板上白色（最常见是白色，虽然也有玄色或其他颜色）的数字或字母，其主要作用是在线路板上标识元器件位置和数目 。同时制造商的logo，生产周期或者客户自身的一些标记一样平常也是通过字符的形式体现在线路板上 。
文字工序相对较简朴，现在主要有两种方法被大宗应用，一是丝印文字，二是打印文字，打印文字已经成为主流 。其流程划分为：
一、古板丝印文字的子流程主要有3个：
1、制作网板
凭证客户提供的文件，制作丝印文字需要的网板 。网板制作流程较量重大，分为绷网和晒网 。而绷网又分：架网、检水平、涂底胶、拉网、测张力、涂粘胶、下网、封边 。筛网又分：洗濯、贴水菲林、上感光浆、曝光、冲洗、干燥等，因小流程过多，此处不赘述 。
2、丝印

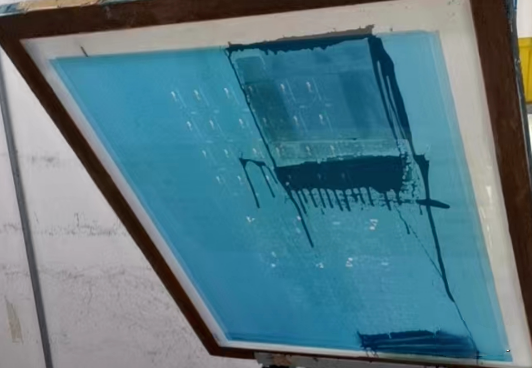

通过丝网印刷的方法将文字油墨印刷到板面上 。以下图片展示的是丝印历程中的网板的状态 。
3、烘烤

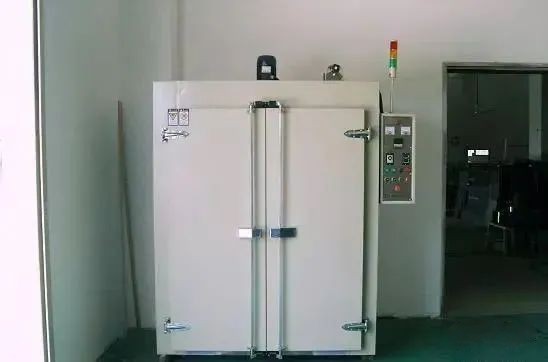

由于丝印时油墨没有完全固化，以是需要在此历程对油墨举行烘烤，以便完成最终的固化，确保防焊油墨和文字的附着性 。下图为常用的烘烤烤箱，可以设置差别的温度和烘烤时间 。
二、打印文字的子流程主要也有3个：
1、编程
凭证客户提供的文件，制作一个打印的程序，输入文字打印机中，在打印此型号的文字时，挪用此程序即可 。省掉了繁琐的网板制作流程 。
2、通过文字打印机直接将文字打印到板面上

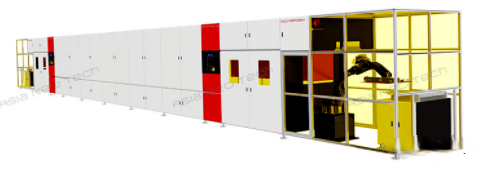

类似于我们打印文稿的方法 。因其精度高且对操作员的手艺要求低于古板丝印，以是现在已经在普遍应用 。下图为文字打印的生产历程 。
3、烘烤
其作用与古板丝印的烘烤相同，也可以使用上图中的古板烤箱 。只是由于手艺的前进，现在许多已经将文字打印机与隧道的烤箱毗连在一起，以提升效率，节约人力 。下图为隧道烤箱 。
此流程的主要产品特征是文字的完整性和清晰度，详细的内容可参照IPC600中的相关标准，有详细的要求 。
以上是关于PCB电路板生产工艺流程第八步文字的相关内容先容了，希望能对您有所资助！
