印刷电路板(PCB)被许多人誉为电子产品之母，它是盘算机、手机等消耗电子产品的要害部件，在医疗、航空、新能源、汽车等行业有着普遍应用，险些每一天我们都在体验电子产品带来的便当。由此可见PCB电路板的主要性。
接下来小编带各人一起来相识一下PCB通孔尺寸要求及PCB通孔填充程序，希望能对您有所资助！

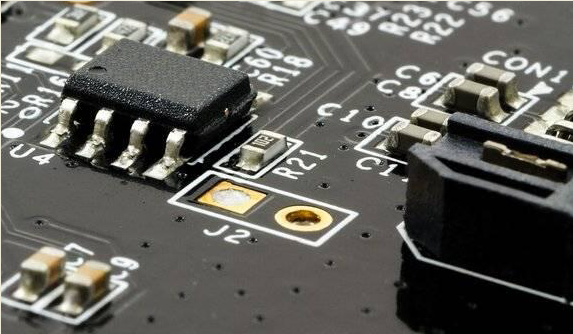

PCB电路板通孔尺寸要求：
1、PCB过孔尺寸
PCB通孔的尺寸可以凭证其位置，用途和其他因素而转变，这就是每个PCB制造商提供几种PCB钻头尺寸的缘故原由。大大都制造商可以制造小至0.15毫米的孔或更大的1毫米或更大的孔 Ｋ剂克杩椎木尴甘，还需要思量环形圈或围绕钻孔的铜垫，它会形成。
您怎样盘算圆环?理想的环形圈即是铜垫的直径减去钻孔直径除以2的总和，这使钻机有最佳的时时机到垫的中心以获得最佳毗连性。
2、标准通孔尺寸
PCB制造中纷歧定有任何标准的PCB通孔尺寸，由于PCB标准通孔尺寸在制造商和PCB制造商之间往往会有所差别。可是，许多PCB制造商都喜欢使用常用的钻头尺寸，他们可能将它们称为标准PCB钻头尺寸。最常见的尺寸之一是0.6毫米，但也通常使用0.2毫米和0.3毫米。

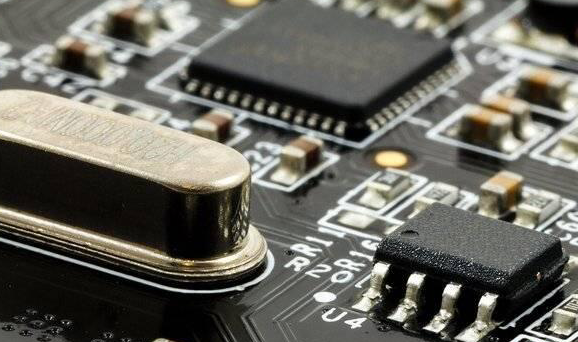

PCB电路板通孔填充要领：
有时需要填充PCB通孔，例如降低捕获空气的危害或增添电导率。填充通孔的一些常见要领包括：
1、通过帐篷
通孔帐篷化会在PCB通孔上方建设阻焊层，而不是在孔中填充质料。这可以是笼罩通孔的快速，简朴且经济高效的选择，可是帐篷式通孔可能会随着时间的推移重新翻开。
2、通过梗塞
通孔梗塞工艺将不导电质料填充到孔中，并用掩膜将其密封。通孔梗塞还会笼罩环形圈，并且不会爆发平滑，光洁的外貌。
3、通过填充
通孔填充使用树脂建设一个永世填充的孔。通孔填充是一种常用的通孔填充，其中制造商在通孔中填充导电质料，在外貌镀上铜，然后对外貌举行修整。该历程可以将信号路由到PCB的其他区域。
以上是关于PCB电路板通孔尺寸要求及PCB通孔填充要领的相关内容先容了，希望能对您有所资助！
