芯片封装工艺流程及芯片封装洗濯
使用物理手段 ，如磨削、研磨等 ；或者化学手段 ，如电化学侵蚀、湿法侵蚀等 ，使芯片的厚度抵达要求。薄的芯片更有利于散热 ，减小芯片封装体积 ，提高机械性能等。
2.硅片切割
用多线切割机或其它手段如激光 ，将整个大圆片支解成单个芯片。
3.芯片贴装
将晶粒黏着在导线架上 ，也叫作晶粒座 ，预设有延伸IC晶粒电路的延伸脚 ，用银胶对晶粒举行黏着牢靠。
4.芯片互联

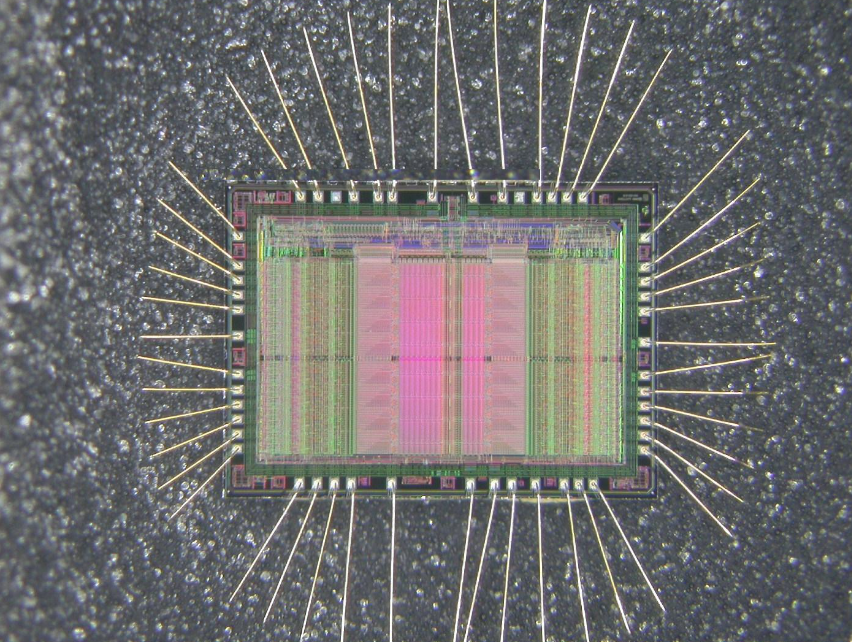

将芯片焊区与基板上的金属布线焊区相毗连 ，使用球焊的方法 ，把金线压焊在适当位置。
芯片互联常见的要领有 ，打线键合 ，载在自动键合（TAB）和倒装芯片键合。
5.包封固化
用树脂体将装在引线框上的芯片封起来 ，对芯片起 ；ぷ饔煤椭С肿饔。包封后进一步固化。
6.电镀
在引线条上所有部位镀上一层锡 ，包管产品管脚的易焊性 ，增添外引脚的导电性及抗氧化性。
7.打印
在树脂上印制标记 ，包括产品的型号、生产厂家等信息。
8.切脚成型
将导线架上已封装完成的晶粒 ，剪切疏散并将不需要的毗连用质料切除 ，提高芯片的雅观度 ，便于使用及存储。
9.测试
筛选出切合功效要求的产品 ，包管芯片的质量可靠性。
10.包装入库
将产品按要求包装好后进入制品库 ，编带投入市场。
芯片封装洗濯：
尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ，一旦选定 ，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。
污染物有多种 ，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ，通电后爆发电化学迁徙 ，形成树枝状结构体 ，造成低电阻通路 ，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ，在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ，尚有粒状污染物 ，例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。
这么多污染物 ，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ，焊后必定保存热改性天生物 ，这些物质在所有污染物中的占有主导 ，从产品失效情形来而言 ，焊后剩余物是影响产品质量最主要的影响因素 ，离子型残留物易引起电迁徙使绝缘电阻下降 ，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ，严重者导致开路失效 ，因此焊后必需举行严酷的洗濯 ，才华包管电路板的质量。
推荐使用尊龙凯时科技水基洗濯剂产品。
