一、倒装焊工艺:和引线键合工艺相较量倒装焊工艺具有以下几个优点:
(1)倒装焊手艺战胜了引线键合焊盘中心距极限的问题;
(2)在芯片的电源 /地线漫衍设计上给电子设计师提供了更多的便当;
(3)通过缩短互联长度,减小 RC 延迟,为高频率、大功率器件提供更完善的信号;
(4)热性能优良,芯片背面可装置散热器;
(5)可靠性高,由于芯片下填料的作用,使封装抗疲劳寿命增强;
(6)便于返修。

以下是倒装焊的工艺流程(与引线键合相同的工序部分不再举行单独说明):圆片焊盘再漫衍——圆片减薄——制作凸点——圆片切割——倒装键合——下填充——包封——配焊料球——回流焊——外貌打标——疏散——最终检查——测试包装。
1.焊盘再漫衍(RDL)
为了增添引线间距并知足倒装焊工艺的要求,需要对芯片的引线举行再漫衍。
2.制作凸点
焊盘再漫衍完成之后,需要在芯片上的焊盘添加凸点,焊料凸点制作手艺可接纳电镀法、化学镀法、蒸发法、置球法和焊膏印刷法。现在仍以电镀法最为普遍,其次是焊膏印刷法。
3.倒装键合、下填充
在整个芯片键合外貌按栅阵形状安排好焊料凸点后,芯片以倒扣方法装置在封装基板上,通过凸点与基板上的焊盘实现电气毗连,取代了WireBond和TAB 在周边安排端子的毗连方法。倒装键合完毕后,在芯片与基板间用环氧树脂举行填充,可以镌汰施加在凸点上的热应力和机械应力,比不举行填充的可靠性提高了1到2个数目级。

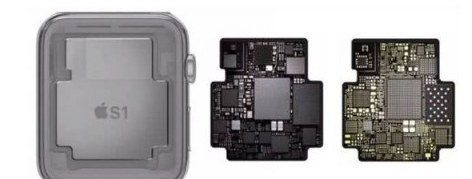

二、SiP主要应用领域
SiP的应用很是普遍,主要包括:无线通讯、汽车电子、医疗电子、盘算机、军用电子等。
SiP应用最为普遍为无线通讯领域。SiP在无线通讯领域的应用最早,也是应用最为普遍的领域。在无线通讯领域,关于功效传输效率、噪声、体积、重量以及本钱等多方面要求越来越高,迫使无线通讯向低本钱、便携式、多功效和高性能等偏向生长。SiP是理想的解决计划,综合了现有的芯核资源和半导体生产工艺的优势,降低本钱,缩短上市时间,同时战胜了SOC中诸如工艺兼容、信号混淆、噪声滋扰、电磁滋扰等难度。手机中的射频功放,集成了频功放、功率控制及收发转换开关等功效,完整的在SiP中获得相识决。

三、SIP系统封装基板洗濯:
SIP荟萃了SMT组件制程工艺和芯片封装工艺,工艺制成中和工艺完成后,都必需对所爆发的焊膏、锡膏残留物以及其他的污垢举行彻底的洗濯和去除,从而抵达组件可靠性的手艺要求。
在洗濯剂选择中,首先在知足手艺要求条件的条件下,首选水基工艺,如水基工艺不可知足工艺制程要求,在质料兼容性上缺乏包管度,其次选择半水基洗濯剂,洗濯剂选择确定以后,此后要思量的是实现工艺的装备条件,洗濯剂一样平常来说都有较量宽泛的使用规模,都可以适用于喷淋和超声波洗濯工艺,往往SIP洗濯工艺制程中,大部分客户为了思量SIP器件的可靠性和清静性,首选喷淋洗濯工艺。

推荐选择尊龙凯时科技水基洗濯剂,水基洗濯剂配合喷淋洗濯工艺,为了抵达极高标准的清洁度和对金属质料、非金属质料、化学质料兼容性要求,需要对洗濯喷淋的压力、喷淋角度偏向、洗濯剂温度浓度等等参数举行严酷地规范,才可包管周全手艺要求。由于手艺要求高,往往洗濯的工艺窗口很是窄小,每一项指标都需严酷控制。
以上即是SIP微波组件封装基板洗濯剂厂,微波组件系统级(SiP)手艺先容,希望可以帮到您!
