高性能封装的市场规模与高性能封装先容
封装为半导体工业焦点一环 ，主要目的为；ば酒。半导体封装测试处于晶圆制造历程中的后段部分 ，在芯片制造完后 ，将晶圆举行封装测试 ，将通过测试的晶圆按需求及功效加工获得芯片 ，属于整个 IC 工业链中手艺后段的环节 ，封装的四大目的为；ば酒⒅С中酒靶巫础⒔酒牡缂屯饨绲牡缏妨ā⒃銮康既刃阅茏饔 ，实现规格标准化且便于将芯片的I/O 端口毗连到部件级（系统级）的印制电路板（PCB）、玻璃基板等质料上 ，以实现电路毗连 ，确保电路正常事情。
先进封装以缩小尺寸、系统性集成、提高I/O数目、提高散热性能为生长主轴 ，可以包括单芯片和多芯片 ，倒装封装以及晶圆级封装被广为使用 ，再搭配互连手艺(TSV, Bump等)的手艺能力提升 ，推动封装的前进 ，内外部封装可以搭配组合成差别的高性能封装产品。
先进封装分类及结构图（图片泉源：资产信息网）
高性能封装市场规模怎样？

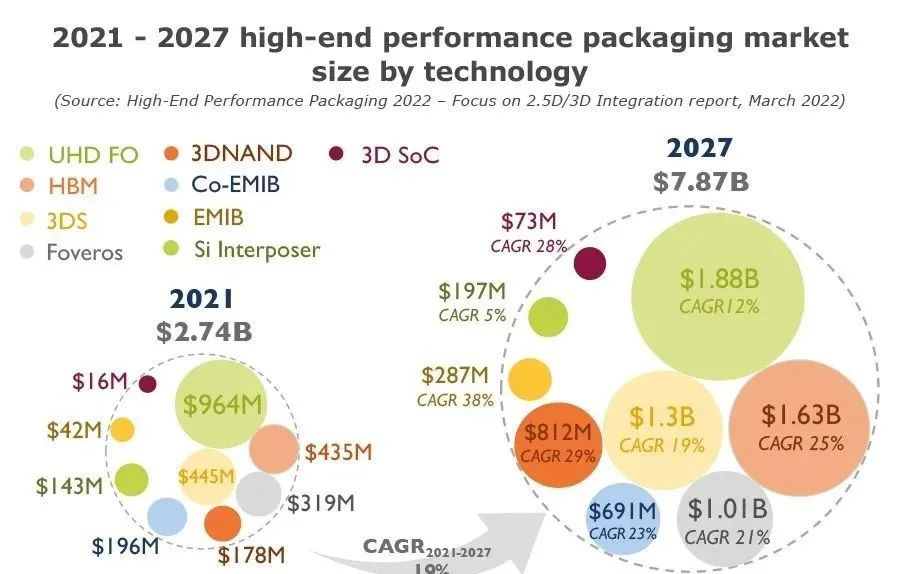

据Yole展望 ，到 2027 年 ，高性能封装市场收入预计将抵达78.7亿美元 ，高于 2021 年的27.4亿美元 ，2021-2027 年的复合年增添率为 19%。到 2027 年 ，UHD FO、HBM、3DS 和有源 Si 中介层将占总市场份额的 50% 以上 ，是市场增添的最大孝顺者。嵌入式 Si 桥、3D NAND 客栈、3D SoC 和 HBM 是增添最快的四大孝顺者 ，每个孝顺者的 CAGR 都大于 20%。
由于电信和基础设施以及移动和消耗终端市场中高端性能应用程序和人工智能的快速增添 ，这种演变是可能的。高端性能封装代表了一个相对较小的营业 ，但对半导体行业爆发了重大的影响 ，由于它是资助知足比摩尔要求的要害解决计划之一。
为什么我们需要高性能封装？
随着前端节点越来越小 ，设计本钱变得越来越主要。高级封装 (AP) 解决计划通过降低本钱、提高系统性能、降低延迟、增添带宽和电源效率来资助解决这些问题。
高端性能封装平台是 UHD FO、嵌入式 Si 桥、Si 中介层、3D 客栈存储器和 3DSoC。

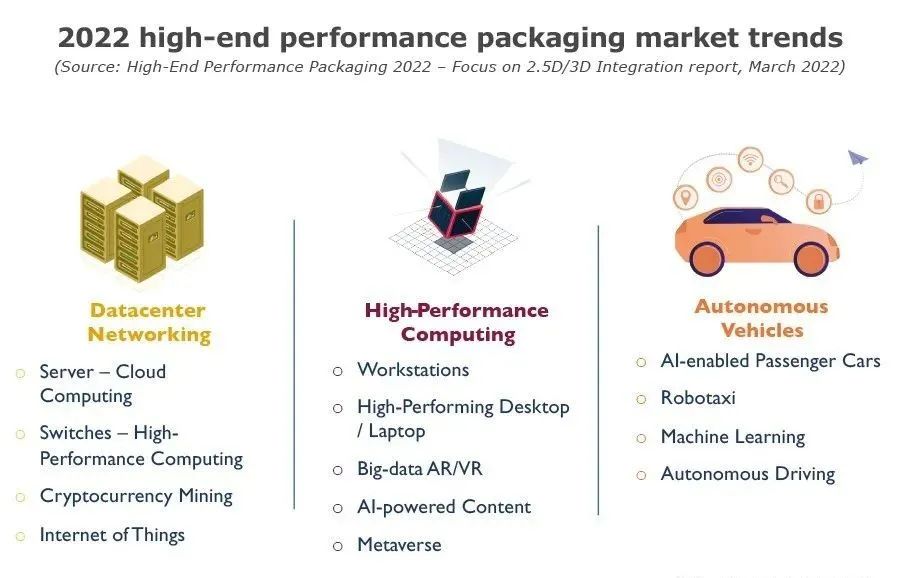

数据中心网络、高性能盘算和自动驾驶汽车正在推动高端性能封装的接纳 ，以及从手艺角度来看的演变。今天的趋势是在云、边沿盘算和装备级别拥有更大的盘算资源。因此 ，一直增添的需求正在推动高端高性能封装的接纳。
高性能半导体芯片封装更注重可靠性、清静性
先进封装产品芯片焊后封装前 ，基板载板焊盘上的污染物有多种 ，可归纳为离子型和非离子型两大类。例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。
针对先进封装产品芯片焊后封装前 ，基板载板焊盘、电子制程细密焊后洗濯的差别要求 ，尊龙凯时科技在水基洗濯方面有较量富厚的履历 ，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形 ，自主开发了较为完整的水基系列产品 ，细腻化对应涵盖从半导体封装到PCBA组件终端 ，包括有水基洗濯剂和半水基洗濯剂 ，碱性水基洗濯剂和中性水基洗濯剂等。详细体现在 ，在一律的洗濯力的情形下 ，尊龙凯时科技的兼容性较佳 ，兼容的质料更为普遍;在一律的兼容性下 ，尊龙凯时科技的洗濯剂洗濯的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素) ，洗濯速率更快 ，离子残留低、清洁度更好。
【阅读提醒】
以上为本公司一些履历的累积 ，因工艺问题内容普遍 ，没有面面俱到 ，只对常见问题作剖析 ，随着电子工业的一直更新换代 ，新的工艺问题也一直泛起 ，本公司自建设以来一直的追求产品的立异 ，做到与时俱进 ，熟悉种种生产重大工艺 ，能为种种客户提供全方位的工艺、装备、质料的洗濯解决计划支持。
