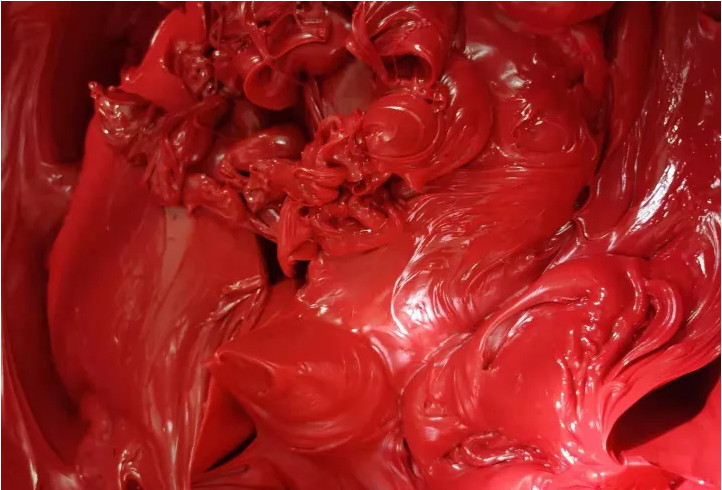

一、红胶界说

红胶是一种聚烯化合物，受热后容易爆发固化，当它所受的温度抵达150℃凝固点时间，红胶就最先由膏状体酿成固体，使用这一特征，可以用点胶或者印刷的方法对贴片元器件举行牢靠，线路板元件使用贴片红胶可以通过烤箱或者回流焊举行加热固化。

线路板上的元件，特殊是双面贴装的线路板，过波峰焊的时间使用贴片红胶牢靠，可以让背面的小型贴片元件不会掉落到锡炉中。红胶有几大特点：

①对种种芯片元件均可获得稳固的黏着强度；

②具有适合网板印刷制成需求的粘度和摇变性，下胶量稳固而不会泛起漏刷或塔边；

③具有很好的生涯稳固性能；

④具有高黏着强度，可以阻止高速贴片时爆发元器件偏位。

二、SMT贴片使用红胶的目的

1. 波峰焊中避免元器件脱落(波峰焊工艺)。在使用波峰焊时，为避免PCB板通过焊料槽时元器件掉落，而将元器件牢靠在PCB板上。

2. 再流焊中避免另一面元器件脱落(双面再流焊工艺)。双面再流焊工艺中，为避免已焊好的那一面上大型器件因焊料受热熔化而脱落，要使有SMT贴片胶。

3. 避免元器件位移与立片再流焊工艺、预涂敷工艺)。用于再流焊工艺和预涂敷工艺中避免贴装时的位移和立片。

4. 作标记(波峰焊、再流焊、预涂敷)。别的，PCB板和元器件批量改变时，用贴片胶作标记。

三、SMT工艺中红胶工艺与纯锡膏工艺选用依据

一样平常产品上没古板插件元件的情形，会接纳锡膏制程（包括单面，双面或多层板）。有古板元件的单面板，焊锡面会接纳红胶制程。一面有古板元件的双面板，一面会接纳锡膏制程，另一焊锡面会接纳红胶制程。红胶制程须再经波焊制程，完成零件与PCB的焊接，流程稍长，增添人力与制造本钱，锡膏制程经回流焊便完成焊接，流程相较量短，节约人力与本钱，产品生产周期短，提高市场竞争力。

四、SMT红胶工艺制作标准流程为：丝印→（点胶）→贴装→（固化）→回流焊接→洗濯→检测→返修→完成 。

1、丝。浩渥饔檬墙啵ê肝啵┗蚝旖海ㄌ海┯〉絇CB线路板的焊盘上，为元器件的焊接做准备。所用装备为丝印机（丝网印刷机），位于SMT工艺生产线的最前端。

2、点胶：它是将红胶点到PCB的的牢靠位置上，其主要作用是将元器件牢靠到PCB板上。所用装备为点胶机，位于SMT生产线的最前端或检测装备的后面。

3、贴装：其作用是将外貌组装元器件准确装置到PCB的牢靠位置上。所用装备为贴片机，位于SMT生产线中丝印机的后面。

4、固化：其作用是将红胶（贴片胶）融化，从而使外貌组装元器件与PCB板牢靠粘接在一起。所用装备为固化炉，位于SMT生产线中贴片机的后面。

5、回流焊接：其作用是将锡膏(焊锡膏)融化，使外貌组装元器件与PCB板牢靠粘接在一起。所用装备为回流焊炉，位于SMT生产线中贴片机的后面。

6、洗濯：其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用装备为洗濯机，位置可以不牢靠，可以在线，也可不在线。

7、检测：其作用是对组装好的PCB板举行焊接质量和装配质量的检测。所用装备有放大镜、显微镜、在线测试仪（ICT）、飞针测试仪、自动光学检测（AOI）、X-RAY检测系统、功效测试仪等。位置凭证检测的需要，可以设置在生产线合适的地方。

8、返修：其作用是对检测泛起故障的PCB板举行返工。所用工具主要为热风枪、烙铁、返修事情站等。设置在生产线中恣意位置。

五、尊龙凯时科技在行业内推出了新的红胶网板洗濯手艺与工艺应用

接纳自主研发的W1000中性水基洗濯剂及配套全自动超声波钢网洗濯机，针对红胶网板举行彻底有用的洗濯。

全自动超声波钢网洗濯机配套W1000水基洗濯剂针对红胶网板举行彻底有用的洗濯，给行业客户交出了知足的答卷。

红胶网板洗濯手艺的洗濯原理是：使用超声波的物理“空化效应”在洗濯液中爆发数以万计的细小气泡，这种细小气泡的形成、生长及迅速破碎，使物体外貌、误差及深孔、细孔、盲孔中的附着物污垢迅速剥落机械去除，配合W1000水基洗濯剂的消融力对红胶举行化学消融使红胶因素中的环氧树脂和硬化剂、颜料、填充料等消融于洗濯剂，而洗濯剂在超声波装备中循环过滤使用，从而抵达快速洗濯的效果。

由于的水基洗濯剂清静环保、不燃烧、不挥发的特点可完全消除已往溶剂型洗濯剂所带来的清静隐患；其与超声波洗濯装备的连系应用，可解决气动喷淋装备洗濯力度不佳，对深孔细孔内的红胶残留无法渗透洗濯的通例难题。
