IGBT的主要参数及IGBT的优弱点

宣布日期:2023-05-08 宣布者:尊龙凯时科技 浏览次数:6511

IGBT的主要参数及IGBT的优弱点

今天小编带你一起相识一下IGBT的主要参数及IGBT的优弱点 ,希望能对你有所资助!

一、IGBT的主要参数

1、集电极-发射极额定电压UCES是IGBT在阻止状态下集电极与发射极之间能够遭受的最大电压 ,一样平常UCES小于或即是器件的雪崩击穿电压。

2、栅极-发射极额定电压UGE是IGBT栅极与发射极之间允许施加的最大电压 ,通常为20V。栅极的电压信号控制IGBT的导通和关断 ,其电压不可凌驾UGE。

3、集电极额定电流IC是IGBT在饱和导通状态下 ,允许一连通过的最大电流。

4、集电极-发射极饱和电压UCE是IGBT在饱和导通状态下 ,集电极与发射极之间的电压降。该值越小 ,则管子的功率消耗越小。

5、开关频率在IGBT的使用说明书中 ,开关频率是以开通时间tON、下降时间t1和关断时间tOFF给出的 ,凭证这些参数可估算出IGBT的开关频率 ,一样平常可达30~40kHz。在变频器中 ,现实使用的载波频率大多在15kHz以下。


二、IGBT的优弱点

优点:

1、具有更高的电压和电流处置惩罚能力。

2、极高的输入阻抗。

3、可以使用很是低的电压切换很是高的电流。4、电压控制装置 ,即它没有输入电流和低输入消耗。

5、栅极驱动电路简朴且自制 ,降低了栅极驱动的要求

6、通过施加正电压可以很容易地翻开它 ,通过施加零电压或稍微负电压可以很容易地关闭它。

7、具有很是低的导通电阻。

8、具有高电流密度 ,使其能够具有更小的芯片尺寸。

9、具有比 BJT 和 MOS 管更高的功率增益。

10、具有比 BJT 更高的开关速率。

11、可以使用低控制电压切换高电流电平。

12、双极性子 ,增强了传导性。

13、清静可靠。

弱点:

1、开关速率低于 MOS管。

2、由于是单向的 ,在没有附加电路的情形下无法处置惩罚AC波形。

3、不可阻挡更高的反向电压。

4、比 BJT 和 MOS管价钱更高。

5、类似于晶闸管的P-N-P-N结构 ,因此它保存锁存问题

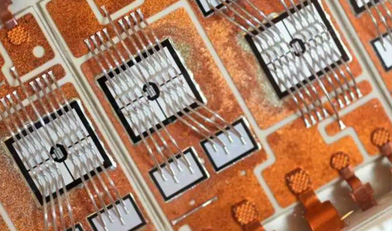

IGBT功率?橄村.jpg

以上是关于IGBT的主要参数及IGBT优弱点的相关内容 ,希望能您你有所资助!

想要相识关于IGBT功率 ?橄村南喙啬谌 ,请会见我们的“IGBT功率 ?橄村”专题相知趣关产品与应用 !
