半导体制造第二步 氧化

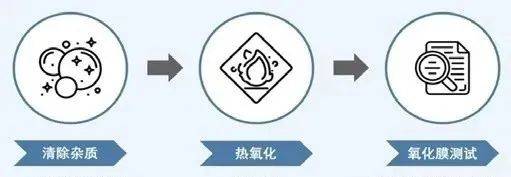

氧化历程的作用是在晶圆外貌形成 ；つ。它可以 ；ぞг膊皇芑г又视跋臁⒆柚剐沟缌鹘氲缏贰⒃し览胱又踩肜讨械睦┥⒁约氨苊饩г苍诳淌词被。氧化历程的第一步是去除杂质和污染物，需要通过四步去除有机物、金属等杂质及蒸发残留的水分。清洁完成后就可以将晶圆置于 800至 1200 摄氏度的高温情形下，通过氧气或蒸气在晶圆外貌的流动形成二氧化硅（即“氧化物”）层。氧气扩散通过氧化层与硅反应形成差别厚度的氧化层，可以在氧化完成后丈量它的厚度。
干法氧化和湿法氧化凭证氧化反应中氧化剂的差别，热氧化历程可分为干法氧化和湿法氧化，前者使用纯氧爆发二氧化硅层，速率慢但氧化层薄而致密，后者需同时使用氧气和高消融度的水蒸气，其特点是生长速率快但 ；げ阆喽越虾袂颐芏冉系。
除氧化剂以外，尚有其他变量会影响到二氧化硅层的厚度。首先，晶圆结构及其外貌缺陷和内部掺杂浓度都会影响氧化层的天生速率。别的，氧化装备爆发的压力和温度越高，氧化层的天生就越快。在氧化历程，还需要凭证单位中晶圆的位置而使用假片，以 ；ぞг膊⒓跣⊙趸鹊牟畋。
以上是关于半导体制造流程（二） - 氧化的相关内容，希望能您你有所资助！
