双面板贴片怎么过回流焊

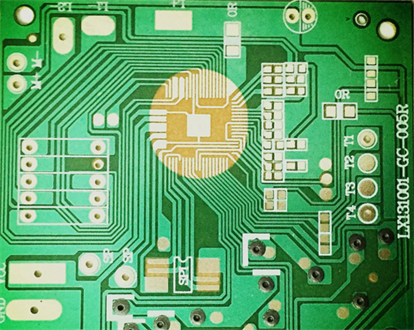

双面板是包括Top（顶层）和Bottom（底层）的双面都敷有铜的印制电路板，是最常见、最通用的电路板，其绝缘基板的两面都有导电图形，两面的电气毗连主要通过过孔或焊盘举行毗连。由于两面都可以走线，大大降低了布线的难度，因此被普遍接纳。

双面贴片已经相当普及，并在逐渐变得重大起来，它得以云云普及，主要缘故原由是它给设计者提供了极为优异的弹性空间，从而设计出更为小巧，紧凑的低本钱的产品。双面回流焊接比单面回流焊接的要领更为重大些，今天小编就给各人分享一下双面板贴片怎么过回流焊的，希望能对您有所资助！

现现在大都逐渐倾向于双面回流焊接是一种更佳的要领。但工艺上仍有些问题，好比：再次回流时，底部较大的元件或许会掉下来，或者底部的焊点会部分重新熔化，以于影响到焊点的可靠性。 现在有几种要领已生长出来使双面线路板用以完成二次回流接。

1、将第一面的元件上胶固化，使它在翻面过二次回流时不会从板上掉下来，并且坚持准确的位置;

2、是使用差别熔点的焊膏，其中第二次回流时使用的焊膏熔点较第一次的要低。

可是使用要领有些严重的问题需要注重：第一个是造成了后的制品在维修有个“太低”的熔化温度;第二个是若是使用更高的回流温度又会造成对元器件和基板的热攻击。关于大大都元件来说，二次回流焊接时，焊点熔锡的外貌张力是足已维持元件在底部的粘力，使元件牢牢的牢靠在基板上。这里有个元件重量与引脚(焊盘)张力的比例关系，它可以盘算出元件在二次回流时能不可粘贴在基板底部而不会掉落，从而不必对每个元器件都做现实的测试。

另外一个要领是接纳种看法：即将冷的气体吹拂过基板底部，使底部的温度在二次回流时始终达不到熔点，可是由于基板上下面的温差可能会导致有潜在的应力爆发。虽然二次回流接的工艺并不简朴，但许多问题都在被一直解决掉，以后几年内，我们可以肯定的说，论是在数目上照旧在庞洪水平上，高密度的双面板都将有个久远的生长，双面回流焊接工艺肯定是个大的趋势。

以上就是双面板贴片怎么过回流焊的相关内容希望能对您有所资助!
