铝基板的基础知识先容

今天小编给各人带来一篇关于铝基板的基础知识先容
，希望能对各人有所资助！

一、铝基板的界说：

铝基板是一种具有优异散热功效的金属基覆铜板
，一样平常单面板由三层结构所组成
，划分是电路层(铜箔)、绝缘层和金属下层。用于高端使用的也有设计为双面板
，结构为电路层、绝缘层、铝基、绝缘层、电路层。少少数应用为多层板
，可以由通俗的多层板与绝缘层、铝基贴合而成。

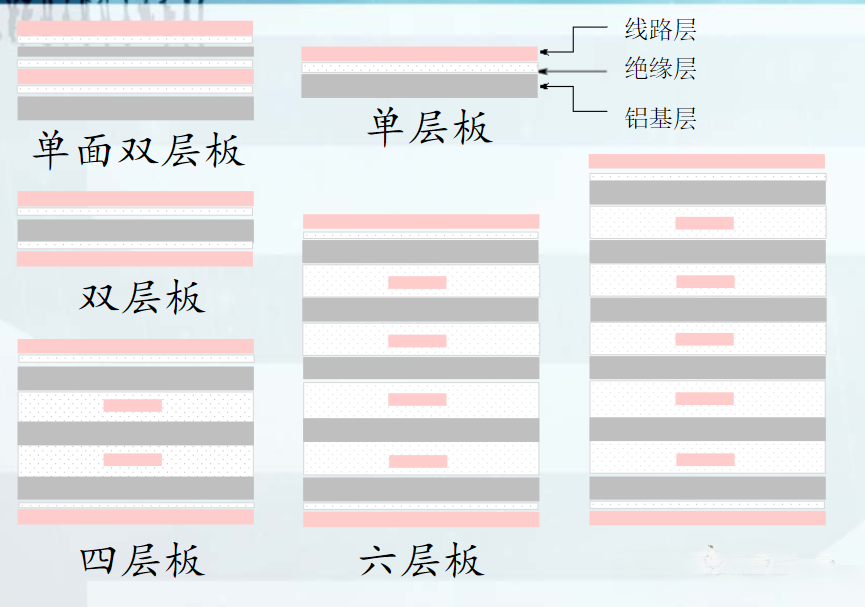

二、铝基板的层叠结构

1、线路层

线路层(一样平常接纳电解铜箔)经由蚀刻形成印制电路
，用于实现器件的装配和毗连。与古板的FR-4相比
，接纳相同的厚度
，相同的线宽
，铝基板能够承载更高的电流。

2、绝缘层

绝缘层是铝基板最焦点的手艺
，主要起到粘接
，绝缘和导热的功效。铝基板绝缘层是功率？榻峁怪凶畲蟮牡既绕琳。绝缘层热传导性能越好
，越有利于器件运行时所爆发热量的扩散
，也就越有利于降低器件的运行温度
，从而抵达提高？榈墓β矢汉
，减小体积
，延伸寿命
，提高功率输出等目的。

3、铝下层

铝基板是有 铝
，PP片铜箔三种材质组成

绝缘金属基板接纳何种金属
，需要取决于金属基板的热膨胀系数
，热传导能力
，强度
，硬度
，重量
，外貌状态和本钱等条件的综合思量。

三、铝基板产品特点及应用规模

1、铝基板的特点

①、在电路设计计划中对热扩散举行极为有用的处置惩罚。

②、降低产品运行温度
，提高产品功率
，延伸产品使用寿命。

③、缩小产品体积
，降低硬件及装配本钱。

④、取代易碎的陶瓷基板
，获得更好的机械耐久力。

2、铝基板应用规模

①、汽车
，摩托车的燃烧器
，电压调理器。

②、电源（大功率电源）及晶体管
，电源交流器;

③、电子
，电脑CPU
，LED灯及显示板。

④、音响输出、平衡及前置放大器。

⑤、太阳能基板电池、半导体绝艳散热等等。

四、铝基板和通俗pcb板的区别

铝基板

通俗PCB

1、通俗pcb板与铝基板在设计上都是凭证pcb板的要求来设计的
，现在在市场的铝基pcb板一样平常情形都是单面的铝基板
，pcb板是一个大的种类
，铝基板只是pcb板的一个种类罢了
，是铝基金属板
，因其具备优异的导热性能
，一样平常运用在LED行业。

2、通俗pcb板一样平常而言就是FR4 玻纤板
，其也分为单面板 与双面板
，两者之间使用的质料是有很显着的区别的
，铝基板的主要的质料是铝板
，而通俗pcb板主要的质料是玻纤板。铝基板因其PP质料特殊。散热较量好。价钱也较量贵

3、两者在散热方面的较量
，铝基板在散热方面的性能是要越发优越与通俗pcb板的
，其导热性能也是纷歧样
，铝基板是PCB的一种价钱铝基板较量贵。

以上就是双面板贴片怎么过回流焊的相关内容
，希望能对您有所资助!
