IGBT功率?榈囊χ柿嫌胍ο村料热

宣布日期:2023-06-12 宣布者:尊龙凯时科技 浏览次数:5904

IGBT(绝缘栅双极型晶体管) ,是由 BJT(双极结型晶体三极管) 和 MOS(绝缘栅型场效应管) 组成的复合全控型-电压驱动式-功率半导体器件,其具有自关断的特征 。简朴讲 ,是一个非通即断的开关 ,IGBT没有放大电压的功效 ,导通时可以看做导线 ,断开时当做开路 。IGBT融合了BJT和MOSFET的两种器件的优点 ,如驱动功率小和饱和压降低等 。


IGBT兼具了MOSFET(金属氧化物半导体场效应晶体管)的优点 ,如高输入阻抗、低驱动功耗、快速开关能力等 ,以及BJT(双极型晶体管)的优点 ,如高电流承载能力、低导通压降等 。因此 ,IGBT在功率电子领域具有普遍的应用远景 。IGBT?橹饕梢韵录父霾糠肿槌桑篒GBT芯片、键合导线、封装结构(基板、散热、硅凝胶等)、驱动与 ;さ缏


(一)  IGBT芯片

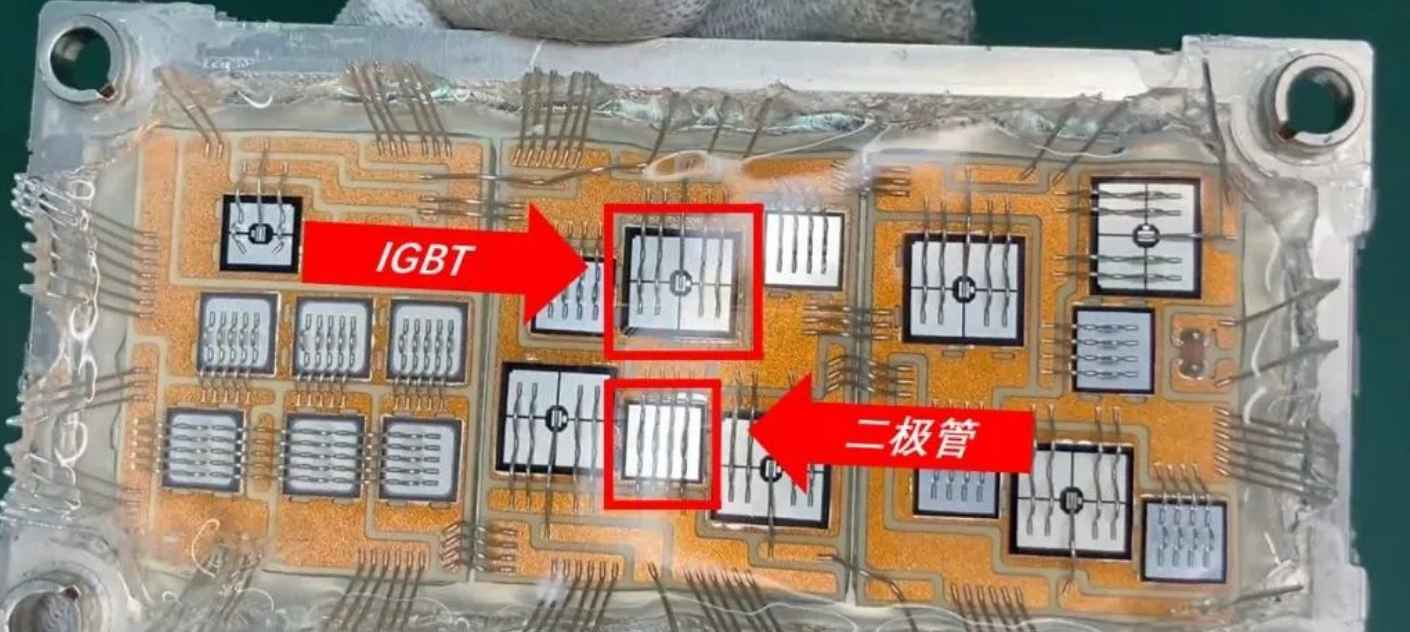

IGBT芯片是整个?榈慕沟悴糠 ,其内部结构包括P型衬底、N型缓冲层、N型漂移层、P型注入层以及绝缘栅氧化层等 。其中 ,漂移层是为了提高?榈哪脱鼓芰Χ柚玫 。

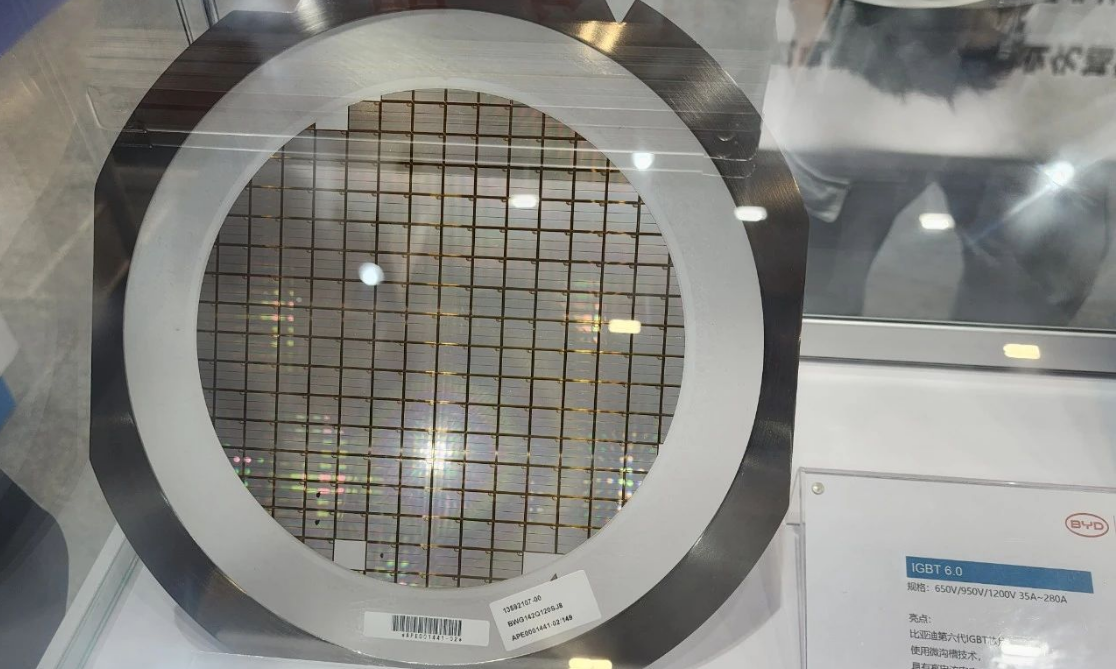

图片拍摄与比亚迪半导体展台

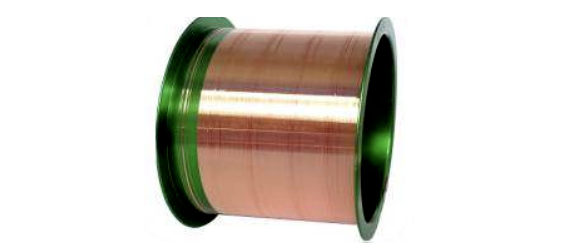

(二)导线键合


为了确保电流能从IGBT芯片传输到外部电路 ,需要在芯片与焊盘之间举行导线键合 。这一历程中使用的导线质料通常为铝或金 。







(三)  封装结构


IGBT?榈姆庾敖峁怪饕ɑ濉⑻沾刹恪⑸⑷绕  ;逵糜谥С諭GBT芯片 ,陶瓷层用于绝缘 ,散热片则认真散热 。别的 ,封装结构还包括一些外部引线、焊盘等用于毗连外部电路的部件 。

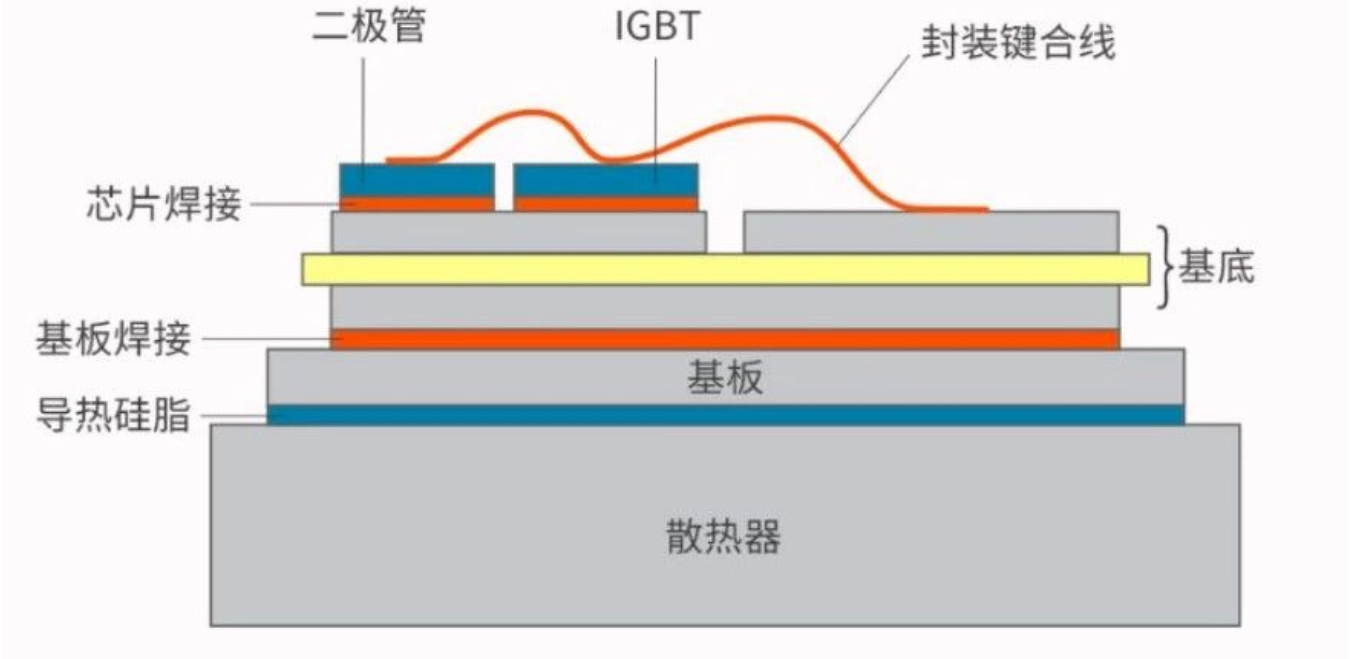

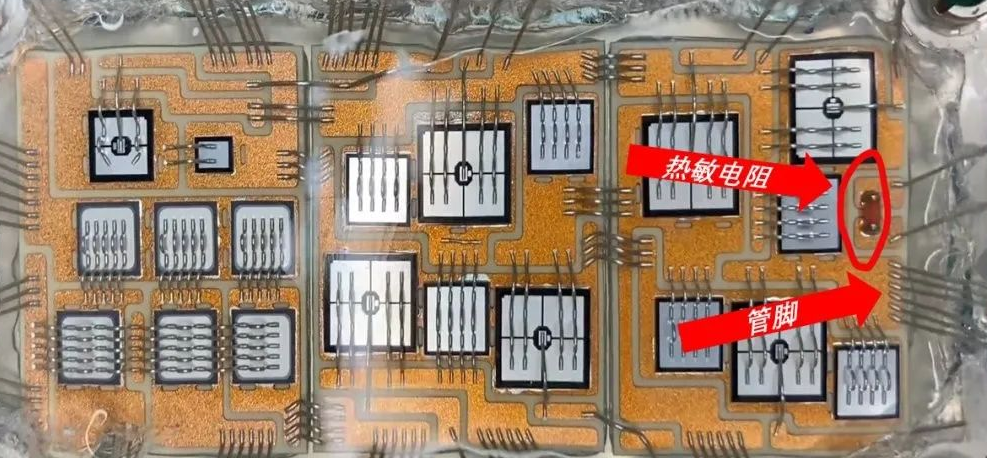

IGBT?槭疽馔 ,泉源拜高高分子

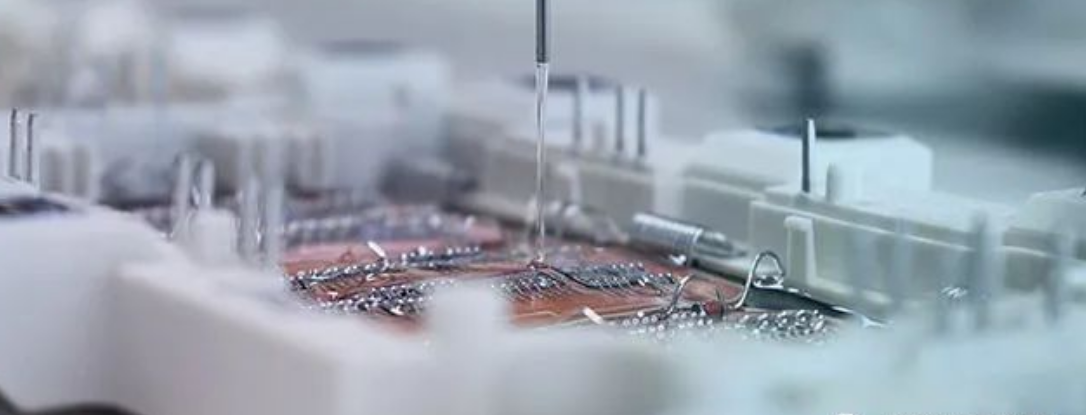

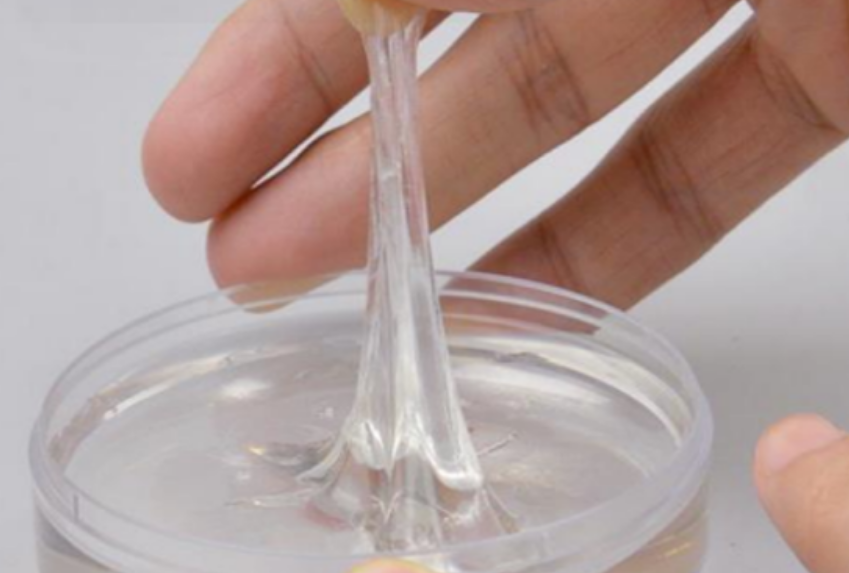

硅凝胶作为一种特殊的电子灌封质料 ,除具备有机硅类灌封胶奇异的耐候和耐老化性能、优异的耐高 低温性能、优异的疏水性和电绝缘性能之外 ,还具有内应力小、抗攻击性好、粘附力强的优点 ,是IGBT?楣喾獾氖籽≈柿 。



IGBT硅凝胶是一种低应力 ,十分柔软的有机硅凝胶 。灌封到IGBT模组上后 ,它的低应力 ,凝胶柔软性 ,不但能够抵达较量理想的抗攻击、减震效果 ,同时 ,凝胶外貌的粘性 ,粘接在IGBT模组上 ,也能很好的抵达防水防潮的 ;ばЧ 。不但云云 ,IGBT硅凝胶优异的电气绝缘性能 ,如高介电强度和体积电阻率 ,也能能够 ;GBT? 。image.png

图片泉源 ,上海拜高高分子质料有限公司

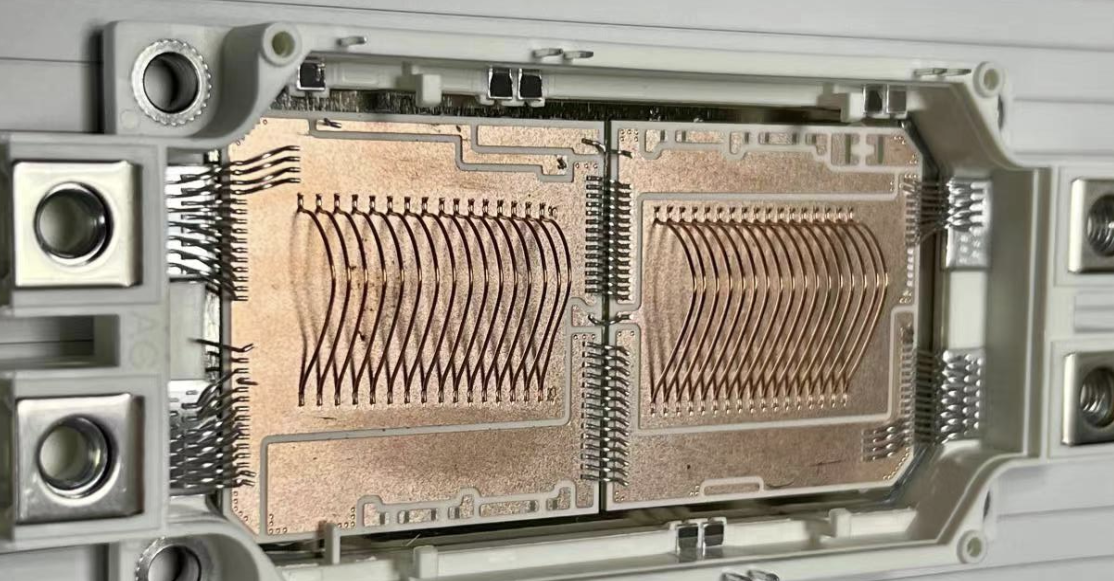

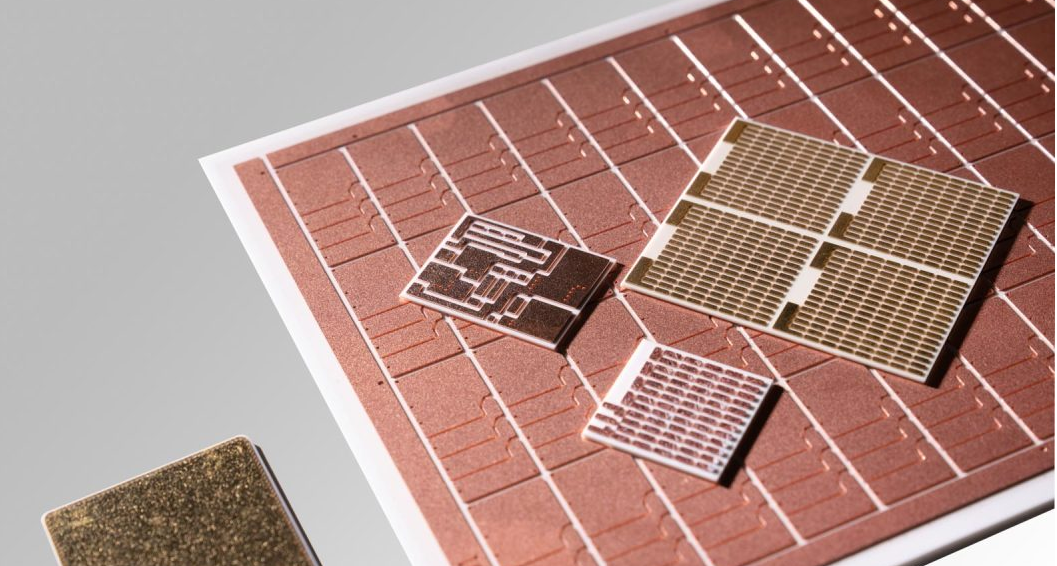

IGBT封装接纳的陶瓷覆铜载板主要有DBC(直接键合覆铜)和AMB(活性钎焊覆铜)两种类型 。与DBC接纳直接热压敷合陶瓷/铜的方法差别 ,AMB的陶瓷和铜之间有钎料填充和加入界面反应 ,以是能够获得极低的界面朴陋率和很是牢靠的界面连系 。另外 ,由于陶瓷和铜复合机理的差别 ,DBC一样平常仅适用于Al2O3等氧化物陶瓷 ,应用于AlN时陶瓷外貌必需举行预氧化 ,关于Si3N4陶瓷的适用难度较大 ,而AMB陶瓷覆铜工艺能直接适用于包括Al2O3、AlN、Si3N4在内的种种类型的陶瓷 。



图片泉源:华清电子

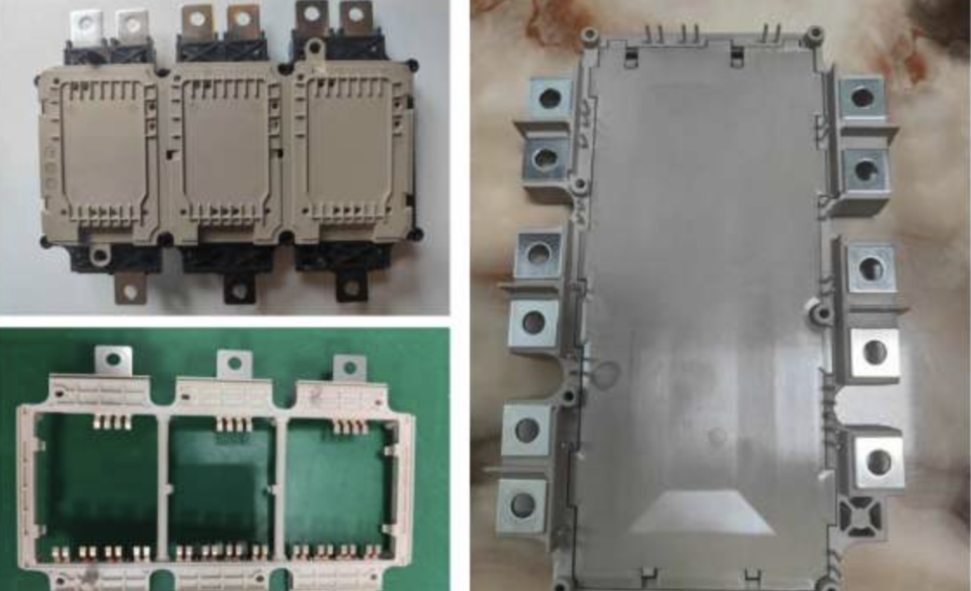

功率?榉庾八幽傻乃芰峡蚣(Plastic Fram)必需抵达很高的手艺要求 ,如在事情温度区间内(如轨道交通用IGBT?楹憔迷诵形露任-55~125℃)具有较高的的拉伸强度且机械强度稳固 ,能遭受短期凌驾250℃的高温以适用中低功率?榈暮附庸ひ 。别的所选用的质料必需具有很好的电气绝缘性能 ,相对电痕指数(Comparative Tracking Index, CTI)要求较高且能遭受高度的电磁污染 ,无卤和氧化锑等害物质且能知足激光打标等要求等 。
IGBT?榈乃芊庵柿匣旧辖幽蒔BT或PPS ,但也有接纳PPA、PA、LCP等质料的情形 。日本通常使用PPS ,而西欧则更喜欢接纳PPA 。现在市场上常见的壳体质料主要照旧集中在PBT和PPS上 。在耐温要求不高的情形下 ,PBT仍然是被普遍接纳的质料 。然而 ,关于高耐温要求的器件 ,例如SiC运行功率较高的情形下 ,通常需要接纳高温质料PPS或9T 。



图片泉源 ,赛恩吉

IGBT器件是功率变流装置的核芯 ,普遍应用于电动/混淆动力汽车、轨道交通、变频家电、电力工程、可再生能源和智能电网等领域 ,是电力电子最主要的大功率主流器件之一 。



图片泉源:可俐星

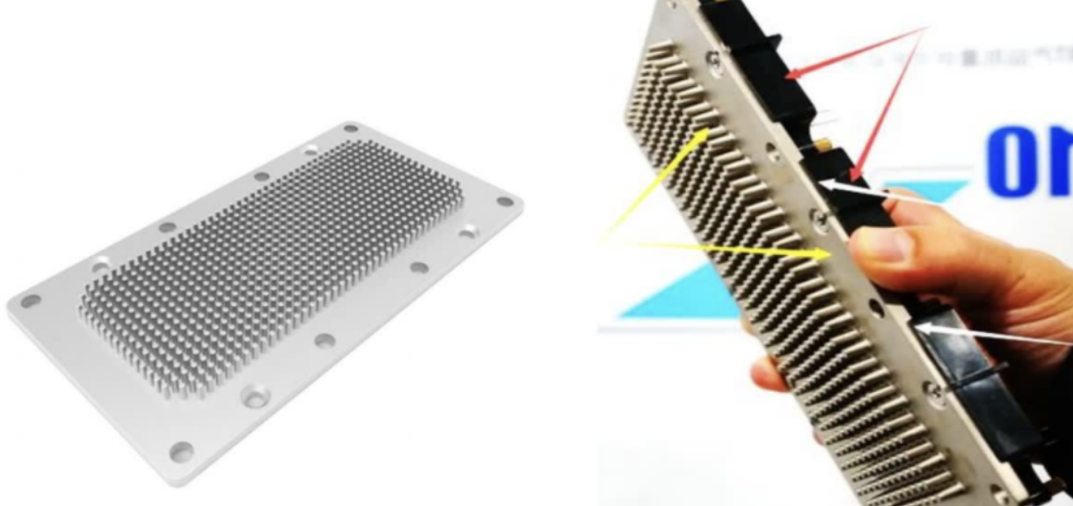

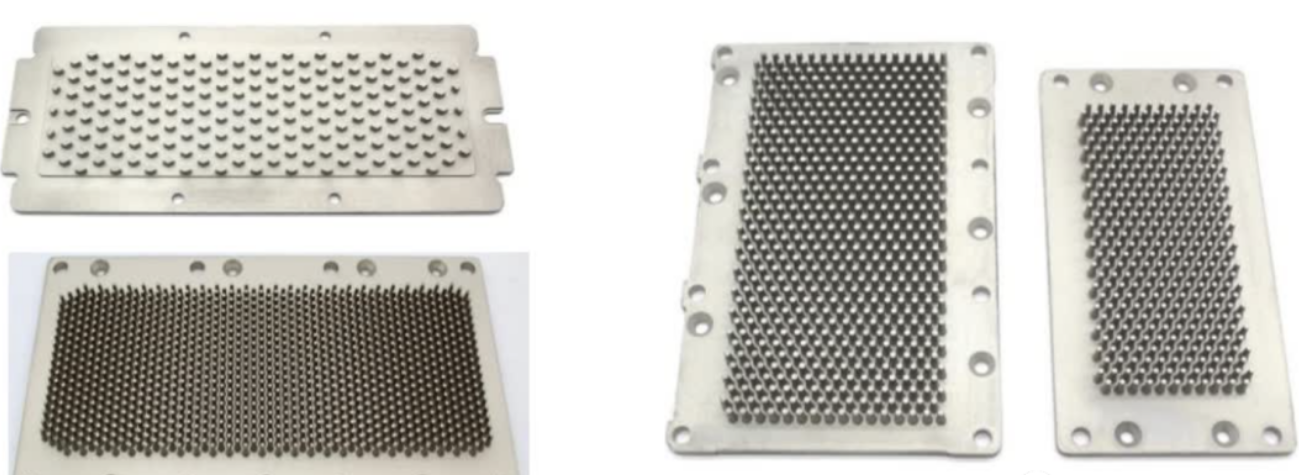

IGBT?榈恼J虑槭蔽露裙婺J-40°C~150°C ,以是要维持IGBT芯片的正常事情就需要散热器资助其散热 ,IGBT功率?樾阅艿奶嵘芎榱髌缴弦览瞪⑷刃阅艿母纳 。




图片泉源:江苏固家智能科技有限公司


铝基碳化硅(AlSiC)被称为金属化的陶瓷质料 ,是一种颗粒增强铝基复合质料 ,接纳铝合金作为基体 ,碳化硅作为增强体 ,充分连系了金属铝和陶瓷的差别优势 ,从泛起伊始 ,就获得封装热治理行业的青睐 ,也是现在高功率IGBT?榉庾白罴训难≡ 。




铝基碳化硅散热件 ,泉源珠海亿特立新质料有限公司


(四)  驱动与 ;さ缏
IGBT?樾枰桓銮缏防纯刂破淇 ,同时还需要一定的 ;さ缏防幢苊夤取⒐沟纫斐G樾 。这些电路通常集成在?槟诓炕蛘咭酝獠扛郊的形式保存 。



(五) IGBT功率器件洗濯

为应对能源 ;蜕樾味窕任侍 ,天下各国均在鼎力大举生长新能源汽车、高压直流输电等新兴应用 ,增进了大功率电力电子变流装置的普遍应用 。大功率变流装置的可靠性对这些应用而言十分主要 。装置的可靠性与其焦点器件IGBT亲近相关 。

现在 ,大宗的IGBT仍在接纳古板的正溴丙烷等溶剂洗濯洗濯 ,随着对环保的管控和对产品可靠性的要求一直提高 ,原有的古板溶剂洗濯已不可知足IGBT洗濯 。对此 ,尊龙凯时提出新型的IGBT洗濯计划 。

尊龙凯时科技半水基洗濯工艺解决计划 ,接纳尊龙凯时科技专利配方 ,可在洗濯IGBT凹槽内保存大宗的锡膏残留的同时去除金属界面高温氧化膜 ,更含有 ;ば酒嬉斓闹柿 ;配方质料亲水性强 ,洗濯后易于用水漂洗清洁 。

接待使用尊龙凯时科技半水基洗濯剂洗濯IGBT功率器件 。

以上即是IGBT功率器件洗濯剂厂,IGBT功率器件的DCB衬底功效先容 ,希望可以帮到您!
