车规级芯片：汽车电子系统功效组合网络与芯片洗濯剂先容
宣布日期：2023-06-19
宣布者：尊龙凯时科技
浏览次数：7013
1. 有线通讯芯片先容随着信息、盘算和芯片手艺的迅速生长 ，外界信息交互需求日益增添 ，车内电子系统数目一直增添 ，汽车电子系统变得越来越重大 ，各个系统间的信息转达需要通讯网络的有力支持 。凭证通讯毗连形态的差别 ，汽车通讯应用分为无线通讯和有线通讯 。无线通讯主要用于实现V2V（汽车与汽车互联）、或者V2X（汽车与用户装备互联 ，或汽车与其它装备 ，如通讯基站和卫星的通讯等毗连） 。有线通讯主要用于车内装备之间的种种数据传输 。
有线通讯指汽车内主要通过有线毗连实现的通讯手艺 ，通过差别的线缆 ，有线通讯将车内传感器、控制器、执行器和决议控制等差别？榻诘闩连 ，并组成了车载网络拓扑结构 ，从而实现？橹涞氖萁涣 。凭证其传输速率的差别 ，可将车载有线通讯分为低速总线、高速总线通讯、视频传输和其它应用等 。古板看法的低速总线通讯一样平常包括了：CAN或者LIN总线（海内芯力特和北京君正均有此类芯片）、FlexRay、MOST等手艺 ，其总线带宽不凌驾20Mbps ；高速总线一样平常包括：点对点加上交流芯片的手艺（如车载以太网等 ，海内如东土科技公司） ，纯点对点结构（如视频传输使用的FPD Link等手艺 ，海内如瑞发科公司提供的低频高频视频传输芯片等）、混淆总线（既单个网络总线上可以同时透传CAN、LIN、以太网数据的手艺 ，如北京君正公司的G.vn手艺） ，USB传输等差别的通讯手艺 ，其速率规模在100Mbps或者几个Gbps甚至更高 ；别的 ，海内外尚有一些芯片公司推出了具有立异性的高速车用有线网络通讯芯片 ，好比切合西欧韩最新充电桩标准的GreenPHY要求车内和充电桩上都包括支持此标准的芯片 。为了提高车内电子？榈募啥 ，顺应EE架构由漫衍式向集中式架构演变的趋势 ，部分公司已经最先研制功效组合网络功效的车规级芯片 。好比：（1）融合车规以太网和CAN、LIN的点对点通讯手艺：物芯科技的KD6630车规级高速高可靠通讯芯片 ，将以太网高速总线与CAN/LIN低速总线相融合 ，通过内部自力CAN交流子系统 ，实现了CAN/CAN_FD总线之间直接在硬件层举行报文路由 。KD6630 集成双核800MHz通用CPU SOC系统(称为CMS子系统) ，接纳28nm车规级工艺举行流片 ，支持32Gbps线速交流能力 ，可靠性设计知足AEC-Q100 Grade2 ，切合ISO26262:2018功效清静 ，并通过了CQC（中国质量认证中心）的功效清静流程认证及功效清静产品认证 。由于LIN和CAN节点处总是要有一颗MCU ，因此给MCU供电的电源芯片（好比LDO或者DC/DC）可以和CAN或者LIN的收发器集成在统一颗芯片上 ，这样汽车电子？榈纳杓瓶梢越谠糚CB板上的面积 ，同时可以提高系统集成性和可靠性 。于是 ，这种芯片被工业内通俗地称为SBC：即是System Base Chip的缩写 ，中文简称为系统基础芯片 。（3）可以透传CAN、LIN、车规以太网的总线型通讯手艺：北京君正的G.vn手艺 ，可以支持总线带宽约为110Mbps ，节点数8-10个 ，通过非屏障双绞线毗连 ，最远节点15米 。东土科技也于2020年正式量产了切合工业通讯网络国际标准IEC 61158 Type 28（AUTBUS）的宽带总线芯片KY3001系列 ，该芯片接纳55nm工艺制造设计 ，基于该芯片可构建多达254个节点的线性或环形总线网络 ，通讯带宽可达100Mbps@500m ，数据分发周期最短为16微秒 ，并支持加密功效 ，基于AUTBUS虚拟化手艺 ，实现多条总线以及车载以太网等多营业数据融合通讯 ，可以在镌汰车载网络布线和毗连器的条件下 ，提高车载通讯网络带宽 ，增强网络抗滋扰能力 。2.车内低速总线：CAN、LIN、FLexRay、MOST
CAN (Controller Area Network, 控制器局域网络)接纳非屏障双绞线来传输信号 ，是一种接纳并行方法毗连各个节点的总线 ，已经成为通用的低速车载总线标准 。为了知足汽车中差别的系统关于网络速率的差别要求 ，CAN总线分为高速（速率5kbps到1Mbps）和低速（5kbps到125kbps） ，现在普遍使用CAN协议的升级版CAN FD ，可以抵达8Mbps, 升级了协议 ，物理层未改变 ；CAN与CAN FD主要区别：传输速率差别、数据长度差别 ，帧名堂差别 ，ID长度差别 ，可以在知足差别要求的同时实现最合理的性价比 。高速CAN传输速率在5kbps~1Mbps之间 ，最大总线节点数约10个 ，一样平常应用在车内发念头控制、驱动系统、ABS和ESP、汽车仪表、传感器等？樯 ，要求传感器信号的回传以及决议控制行动信号的下发都快速、稳固地抵达 。低速CAN ，其传输速率在5kbps~125kbps之间 ，最大总监节点数约24个 ，一样平常应用在座舱内 ，好比车身恬静电子系统（空调、座椅 ，车窗、折叠后视镜、偏向盘崎岖调理等） ，这些应用对实时性要求不高 。CAN的拓扑结构是总线型结构 ，不需要主控制器 ，所有CAN节点直接毗连到CAN总线上 ，每个节点都能接受和发送数据 。CAN总线上的信号传输均通过物理层CAN通讯芯片举行 ，一个CAN节点通常由三个主要芯片组成 ，微处置惩罚器（MCU）、CAN控制器（集成在MCU中或者是在MCU外面单独的芯片）、CAN收发器（收发器芯片只能是单独的芯片 ，由于其事情情形电压特点 ，它接纳集成电路制造中的混淆高压工艺制造的模拟芯片 ，它不是一颗纯数字芯片） 。MCU用来处置惩罚将要发送和已经接受的数据信息并做出决议 ；CAN控制器认真基于CAN协议完成发送和吸收的崎岖电平 的天生 ，将二进制数字信号转换为数据传输所需的位电流 ，然后发送给CAN收发器 ；CAN收发器将位电流信号增强 ，爆发差分信号 ，并以串行方法发送到CAN总线（双绞线）上 。CAN总线芯片用量较大 ，2016年前1辆车上有20~25个低速CAN节点 ，9~15个高速CAN节点 ，现在一辆乘用车的CAN节点数目凌驾50个 。LIN总线通过单根导线实现总线通讯 ，其相对CAN总线本钱低 ，传输速率低 ，它普遍应用于汽车机电系统各个领域 ，例如车门？椤⒊荡扒⒑笫泳档骼怼⒖盏鳌⒆蔚缁鹘猓ㄌ婊坏退貱AN以便降低本钱）等 。LIN总线主要用于毗连车辆内部那些对数据传输要求不高的节点 ，其总线的总的速率最高只能到20kbps ，典范的LIN网络最多可有16个节点 。其节点分为：主节点和从节点 。在这条单根导线互联的总线上 ，主节点基于时间同步原则给出控制信号 ，从节点吸收控制信号做出响应的响应 。这种主从式会识趣制 ，不需要总线仲裁和冲突处置惩罚 。LIN相当于汽车上可靠性较高的串口 ，与CAN总线功效/本钱互补 ，综合运用两者 ，可结构汽车内条理分级的网络架构 。一个LIN节点通常由三个主要芯片部分组成 ，微处置惩罚器（MCU）、LIN控制器（集成在MCU中或者是在MCU外面单独的芯片）、LIN收发器（收发器芯片只能是单独的芯片 ，由于其事情情形电压特点 ，它接纳集成电路制造中的混淆高压工艺制造的模拟芯片 ，它不是一颗纯数字芯片） 。· MCU用来处置惩罚将要发送和已经接受的数据信息并作出决议 ；· LIN控制器认真基于协议完成发送和吸收的崎岖电平的天生 ，然后发送给LIN收发器 ；· LIN收发器将位电流信号增强 ，并以串行方法发送总线上 。FlexRay是一种现场总线 ，用于汽车的控制手艺 。FlexRay设计的目的就是为了具有可靠传输特征、高传输率以及高容错设计 。FlexRay由宝马、飞利浦、飞思卡尔和博世等公司配合制订 ，传输速率快、容错性好 ，可是本钱高昂 ，已往多用于高等车型中的动力总成系统和自动清静系统 ，以及没有机械备份的线控系统 ，被动清静系统、车身电子等 。由于其本钱高 ，其应用并不普遍 ，现在海内的新车型均已不首选FlexRay手艺 。因此 ，除以下简述 ，下文对FlexRay芯片及其使用、市场不举行睁开形貌 。每个FlexRay节点都包括控制器部分和驱动器部分 ？刂破鞑糠职ㄒ桓鑫⒖刂频ノ籑CU(Micro Control Unit)和一个通讯控制器CC(Communication Controller) 。驱动器部分通常包括总线驱动器BD(Bus Driver)和总线监控器BG(Bus Guardian) ，其中总线监控器为可选择组件 。主控芯片MCU 主要认真盘算、信息的处置惩罚和发送 ，通讯控制器CC认真FlexRay相关协议的实现 ，总线驱动器BD认真FlexRay物理层的实现 。FlexRay在物理上通过两条脱离的总线通讯 ，每一条的数据速率是 10MBit/s ，因此FlexRay总数据速率可抵达 20Mbit/秒 。因此 ，应用在车载网络 ，FlexRay的网络带宽可能是CAN的20倍之多 。MOST(Media Oriented System Transport) 面向媒体的系统传输总线 ，利便为车载多媒系一切组件提供毗连 。MOST 总线是由MOST同盟开发的 ，主要应用于汽车多媒体和影音系统中 ，MOST同盟是1998年由BMW、戴姆勒克莱斯勒、哈曼等公司建设 。MOST总线支持多达64个装备的逻辑毗连 ，常用的数据传输率为24.8Mbps ，它是一种基于人造纤维或者玻璃光纤的网络 ，接纳环形结构 ，每个装备通过响应的入口或出口划分与前一个或后一个装备环状毗连 。其中有一个装备作为时序主控（Timing Master） ，能爆发数据传输所需的数据帧 ，而其他装备通过数据帧与时序主控同步 。随着现在车内多媒体和影音系统对网络传输带宽要求更高 ，车规以太网等手艺已经取代了MOST通讯手艺 ，因此MOST总线在现在海内的新车型均已不被选用 。因此 ，本书中对MOST芯片及其使用、市场不举行睁开形貌 。3. 车内高速总线：以太网等（PHY芯片、Switch）
（1）车载以太网芯片

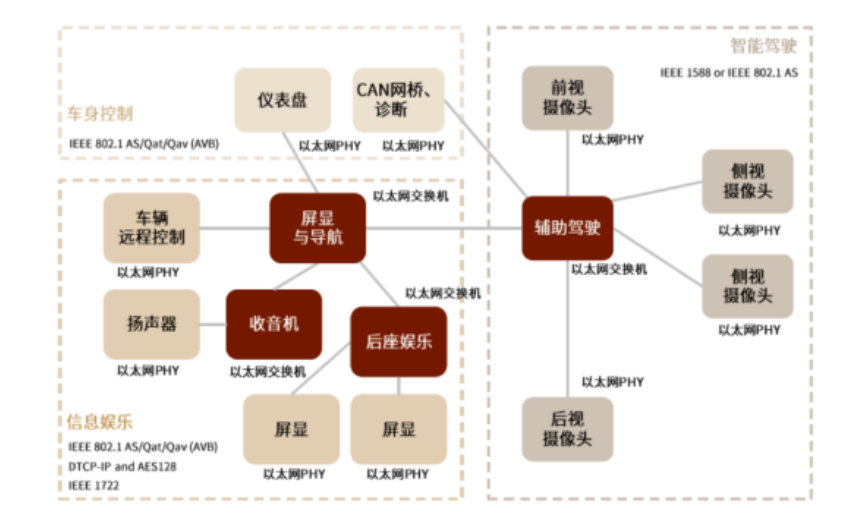

车载以太网芯片主要包括主芯片（包括车载以太网的MAC控制器等）、PHY芯片（车载以太网的物理接口芯片）、以及响应的Switch交流芯片等若干种类 。MAC和Switch都有可能被集成在主芯片中 ，以便实现差别通讯手艺的网关或者路由功效 。因需要顺应车内的噪声情形和抗滋扰 ，同时减轻线材和讨论的重量并降低本钱 ，车载以太网和古板以太网的详细协议内容并不完全相同 。好比 ，车内以太网的100Mbps版本必需支持非屏障双绞线 ，而千兆甚至以上的版本就需要特殊的线材和讨论 。以太网电路接口主要由物理层接口PHY芯片和MAC控制器两大部分组成 。其中 ，大部分处置惩罚器（MCU）已包括MAC控制 ，而PHY作为自力的芯片用来提供以太网的接入通道 ，起到毗连处置惩罚器与通讯介质的作用 。同时 ，PHY芯片的自力性亦使得OEM或者控制器供应商可自由选择供应商 ，由此也使得PHY芯片成为因车载以太网崛起所催生的全新汽车芯片赛道 。以太网PHY主要应用位置包括中央盘算系统、ADAS系统以及IVI系统 。除了在盘算单位使用外 ，座舱部分也是大宗使用 ，疾驰的S级座舱使用4片Marvell的88EA6321 ，至少4个PHY 。汽车以太网Switch交流芯片主要用于传感器、ADAS和IVI等系统 ，在中央网关和每一个分域网关也需要一个以太交流机 ，ADAS部分可能还需要一个PCIe交流机 。据测算2020 年单车车载以太网节点约为6个 。随着车载以太网渗入率的提高和E/E架构的希望 ，未来以太网节点芯片的需求也将增添 。
※资料泉源：中金、果真资料、参编单位提供

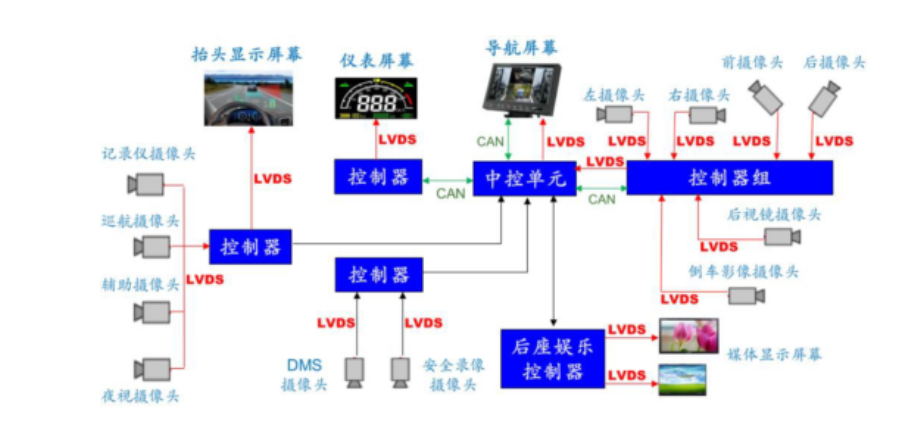

由于使用汽车的用户装备上 ，拥有的USB接口特殊普遍 ，因此车内的MCU有时也需要提供USB2.0甚至USB3.0接口 ，实现切合USB标准的数据传输 ，以利便用户使用 。可是由于汽车电子电气情形的特殊要求 ，车规级USB芯片需要支持差别的线缆 ，更好的抗滋扰能力和更长的传输距离 。好比：可以通过以太网电缆、同轴电缆或标准USB电缆等种种电缆 ，以480Mbit/s的速率 ，将USB 2.0通讯距离扩展到50米 。适用于扩展USB2的应用规模：摄像头 ，硬盘驱动器、闪存驱动器、播放器等 。出于对智能化汽车视觉的需要 ，配备十多个高清摄像头的车型已司空见惯 ，未来将有增无减 ，其中高清视频传输芯片需要知足视觉无损和极低延时需要 ，不但应用于视频收罗 ，也会应用于视频显示 。LVDS（Low Voltage Differential Signaling ，低电压差分信号）是一种低压差分高速差分信号手艺 ，是现在盛行的车载高清视频传输手艺 ，外洋公司主要通过高频手艺（如FPD Link）实现无损视频传输 ，海内有公司提供原创国产化的低频无损视频压缩传输手艺具有显著的后发优势 。
LVDS 信号传输一样平常由三部分组成：差分信号发送器 ，差分信号互联器 ，差分信号吸收器 。差分信号发送器：将非平衡传输的TTL 信号转换成平衡传输的LVDS 信号 。差分信号吸收器：将平衡传输的LVDS 信号转换成非平衡传输的TTL 信号 。
4.芯片洗濯剂
芯片封装洗濯：尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件 。
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ，一旦选定 ，就会作为一个恒久的使用和运行方法 。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程 。
污染物有多种 ，可归纳为离子型和非离子型两大类 。离子型污染物接触到情形中的湿气 ，通电后爆发电化学迁徙 ，形成树枝状结构体 ，造成低电阻通路 ，破损了电路板功效 。非离子型污染物可穿透PC B 的绝缘层 ，在PCB板表层下生长枝晶 。除了离子型和非离子型污染物 ，尚有粒状污染物 ，例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象 。
这么多污染物 ，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ，焊后必定保存热改性天生物 ，这些物质在所有污染物中的占有主导 ，从产品失效情形来而言 ，焊后剩余物是影响产品质量最主要的影响因素 ，离子型残留物易引起电迁徙使绝缘电阻下降 ，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ，严重者导致开路失效 ，因此焊后必需举行严酷的洗濯 ，才华包管电路板的质量 。
推荐使用尊龙凯时科技水基洗濯剂产品 。
