芯片制造：晶圆氧化工艺
芯片制造：晶圆氧化工艺
在我们相识芯片制造晶圆氧化工艺之前让我们相识一下氧化工艺的基来源理。在半导体电路中，除了使用种种二极管和三极管等可控导电器件外，差别电路之间还需要使用绝缘质料举行隔离。而关于硅基元件来说，最常用的绝缘质料就是二氧化硅（SiO2）。二氧化硅是一种自然界中常见的物质，也是玻璃的主要因素之一。
二氧化硅具有一系列引人注目的特征。首先，它具有高熔点1713°C，这使得它在高温情形下能够坚持稳固。其次，二氧化硅不溶于水和部分酸，但可以溶于氢氟酸。最主要的是，它具有优异的绝缘性、；ば院突裙绦。

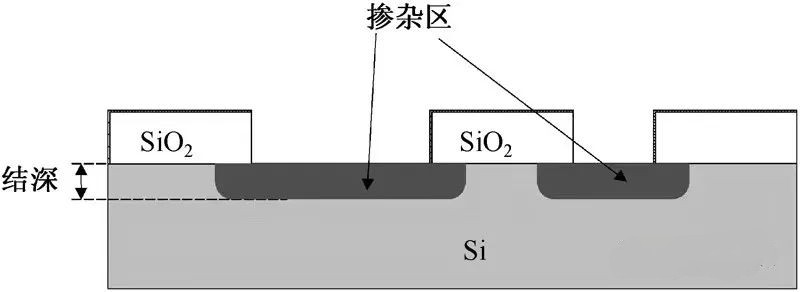

为什么要在芯片制造历程中使用二氧化硅举行氧化呢？着实，氧化工艺有多个主要的作用。首先，氧化层充当着绝缘层的角色，它可以有用地隔离差别的电路，避免电流的走漏。这关于芯片的正常运行至关主要。其次，氧化层还饰演着；げ愕慕巧，避免后续的离子注入和刻蚀历程对硅晶圆造成损伤，从而；ち诵酒耐暾。别的，氧化层还可以作为掩膜层，用来界说电路图案，确保电路的准确结构。

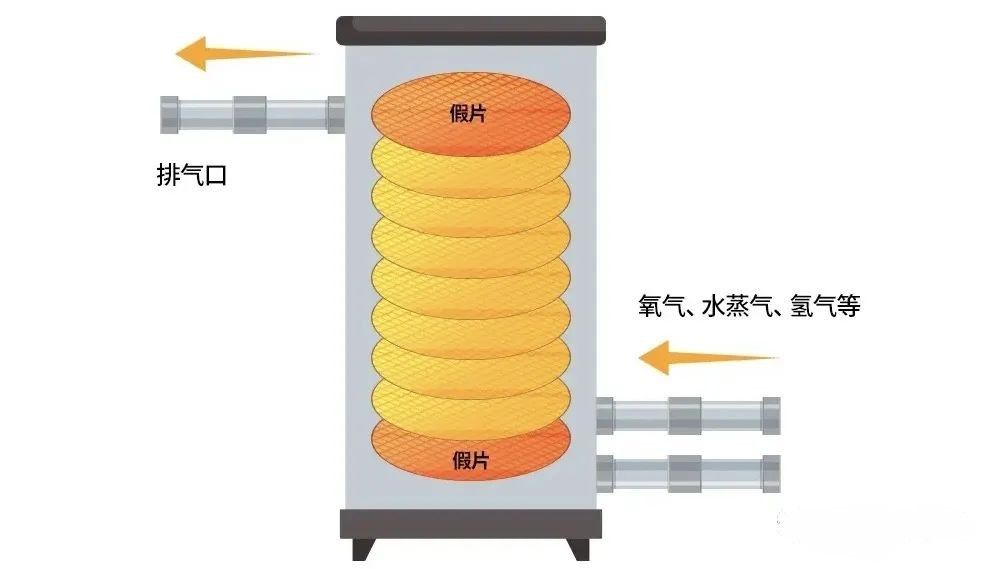

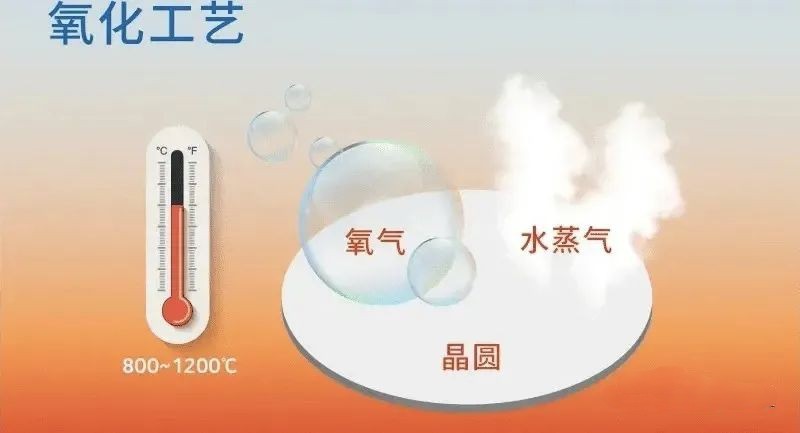

氧化工艺的实现要领有多种，其中最常用的是热氧化法。热氧化法是在高温（约800°C至1200°C）下，使用纯氧或水蒸汽与硅反应，天生SiO2层的历程。
热氧化法又分为干法和湿法两种的要领。干法只使用纯氧，形成的氧化层较薄，质量较好，但生长速率较慢。湿规则同时使用纯氧和水蒸汽，形成的氧化层较厚但密度较低，生长速率较快。凭证详细需要，可以选择差别类型和厚度的SiO2来知足特定功效和要求。
氧化工艺在半导体制造中饰演着至关主要的角色，为后续的制造办法提供了基础和包管。没有氧化层，半导体器件将无法实现高性能、高可靠性和高集成度。通过氧化工艺，懦弱的硅基晶圆就像穿上了一层结实的；つ，增强了其稳固性和可靠性。

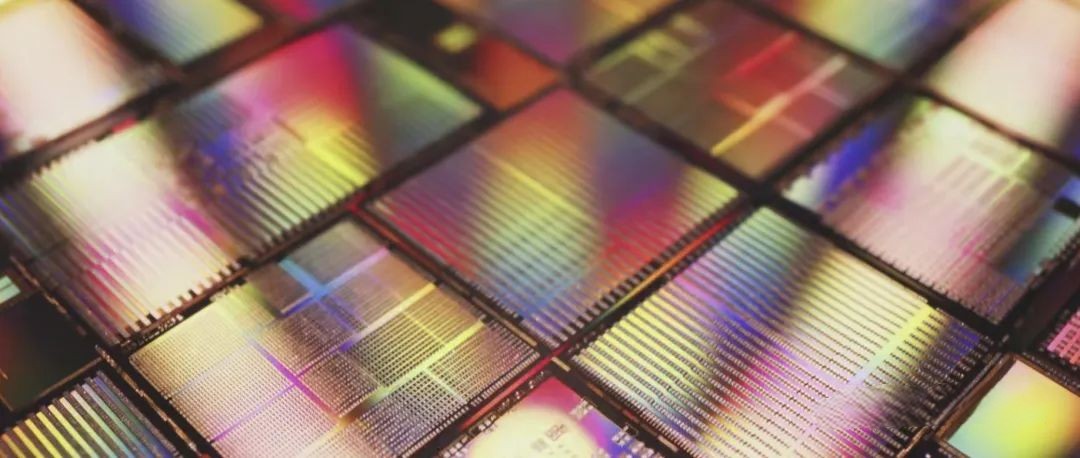

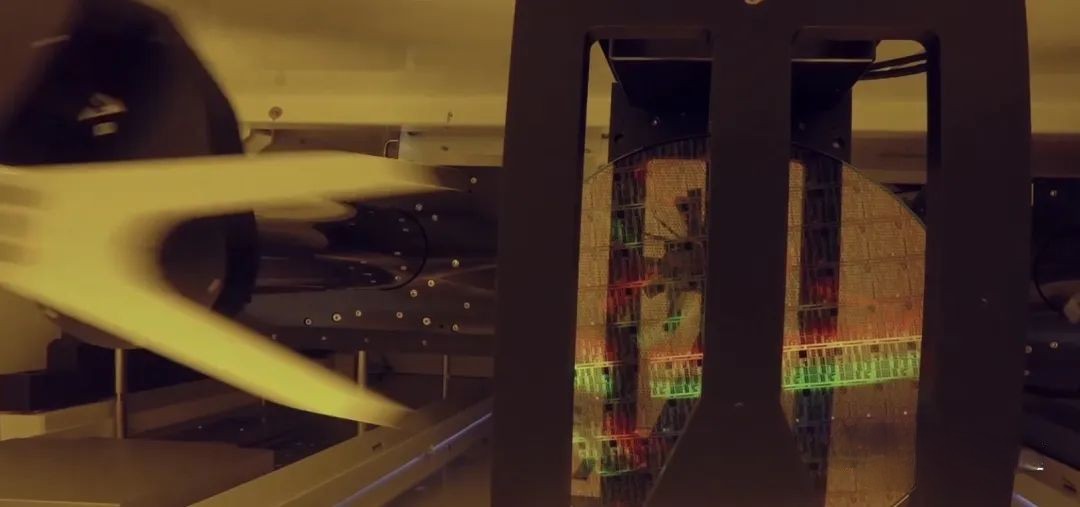

SiO2和其他一些氧化物具有一定的透光性。由于这些质料的厚度差别，它们对特定波长的光线会爆发衍射或反射，从而使芯片外貌泛起出五彩美丽的效果。因此，芯片外貌的颜色并不是真正的彩色，而是由这些薄膜结构对光的反射或干预所爆发的。
通过氧化工艺，我们不但能够实现芯片的隔离、；ず徒峁，还能为芯片五彩缤纷的外观。
以上是关于芯片制造历程中晶圆氧化工艺的相关内容了，希望能对您有所资助！
