芯片制造流程简介
芯片制造流程简介
芯片是人类工业生长的结晶之一 ，每一颗的芯片的降生都履历了数百步甚至上千步的工艺流程 ，包括着无数科学家、工程师、工业工人的辛勤汗水和智慧。今年来美国对大陆芯片工业无所不必其极地封闭 ，倒逼着大陆建设自力自主的芯片制造工业。然而 ，作为难度最大的工业品之一 ，芯片的制造绝非易事 ，“路漫漫其修远兮 ，吾将上下而求索” ，希望大陆早日能突破手艺和工程上的障碍 ，实现全工业链的芯片制造自主化。
与芯片有关的企业一样平常可以分成三类。一种是集设计、制造、封装和市场销售为一体的公司 ，称为集成器件制造商 ，英文名为IDM（如英特尔） ；一种是为其他芯片供应商制造电路芯片 ，称为Foundry（如台积电） ；尚有一种是做设计和晶圆市场的公司 ，称为Fabless（如苹果）。
芯片制造可以分为以下五个阶段：
1、质料准备
开采半导体质料并凭证半导体标准举行提纯。

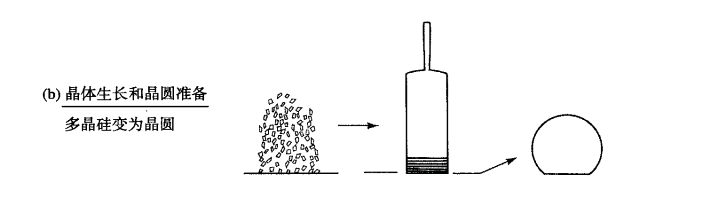

2、晶体生长和晶圆准备
质料首先形成带有特殊电子和结构参数的晶体 ，然后被切割成薄片（称为晶圆 ，英文名wafer）。

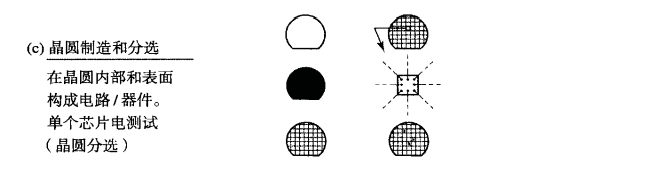

3、晶圆制造和分选
在晶圆外貌通过光刻工艺等形成器件或集成电路 ，并且通过电测来检测是否切合客户的要求。

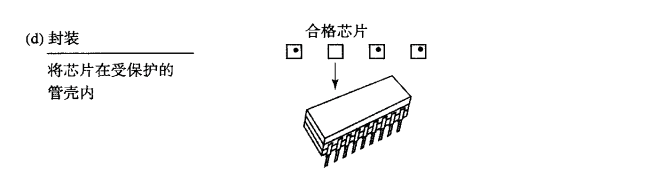

4、封装
封装是通过一系列的历程把晶圆上的芯片支解开 ，然后将它们封装起来。封装起到 ；ば酒庥谖廴竞屯饫次Ｏ盏淖饔 ，并提供结实耐用的电气引脚以和电路板或电子产品相连。
5、终测
为与客户规范要求一致举行最终测试。
以上是关于芯片制造五个历程的相关内容了 ，希望能对您有所资助！
