PCB（Printed Circuit Board） ，中文名称为印制电路板 ，又称印刷线路板 ，是主要的电子部件 ，是电子元器件的支持体 ，是电子元器件电气相互毗连的载体 。险些每种电子装备 ，小到电子手表、盘算器 ，大到盘算机、通讯电子装备、军用武器系统 ，只要有集成电路等电子元件 ，为了使各个元件之间的电气互连 ，都要使用PCB印制板 。现在PCB印制板的品种已从单面板生长到双面板、多层板和挠性板 。
PCB印制线路板最早使用的是纸基覆铜印制板 。自半导体晶体管于20世纪50年月泛起以来 ，对印制板的需求量急剧上升 。特殊是集成电路的迅速生长及普遍应用 ，使电子装备的体积越来越小 ，电路布线密度和难度越来越大 ，这就要求印制板要一直更新 。
今天小编给各人分享一篇关于PCB电路板的生产工艺流程 ，希望能对您有所资助！
首先 ，请看下图 。
这是行业内通俗单双面板的一样平常生产流程 ，主流程一样平常为13步 。
其次 ，请再看下图 。

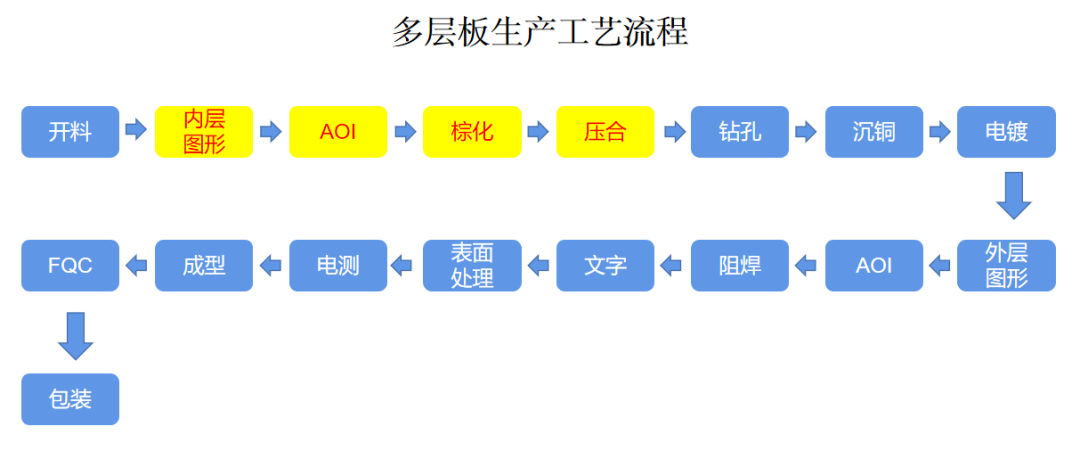

这是行业内通俗多层板的一样平常生产流程 ，主流程一样平常为17步 。
由图可知 ，与单双面板的差别 ，主要是增添了4步关于内层线路的制作与后续处置惩罚 。
最后 ，再看下图 。

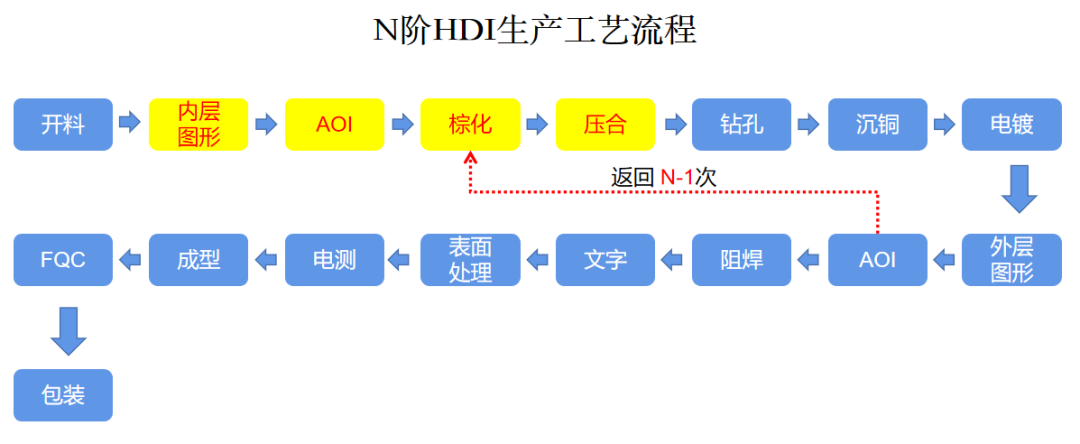

这是内典范N阶HDI的一样平常生产流程 ，主流程的步数与通俗多层板是一样的 ，可是增添了一个N-1次的压合循环 。
综合以上我们可以知道 ，PCB生产工艺的生长 ，也一样是循序渐进的 ，而铜箔蚀刻法 ，始终作为PCB生产工艺的基石 ，在行业内一直地延伸与生长 。
以上是关于PCB电路板生产工艺的所有流程先容了 ，希望能对您有所资助！
