PCB电路板生产工艺流程第一步开料
PCB电路板生产工艺流程第一步开料
前面我们先容了PCB电路板生产工艺所有流程，我们知道PCB电路板生产工艺流程是很是重大的，PCB单双面板生产工艺流程就需要13个办法，PCB多层板生产工艺流程则需要17个办法 。
下面小编将以通俗单双面板的生产工艺流程为主线，对PCB电路板生产工艺流程的每个办法逐一详细先容，希望能对您有所资助！
如图，PCB电路板生产工艺流程第一步开料 。
开料的目的为：将生产所需要的板料，凭证工程设计举行裁切、烤板、刨边、磨角，加工成特定的尺寸，以便后续的生产 。
开料的子流程主要有4个：
1、裁切
凭证生产指令，将大张覆铜板切割成相宜生产的规格尺寸 。

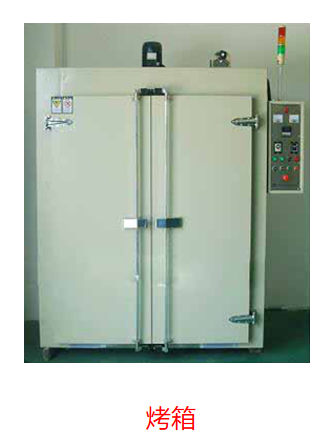

2、烘板（焗板/烤板）
通过烘烤，扫除水汽，消除板料内应力，避免板翘 。
注：正常情形下，烘板不会使板料爆发显着转变 。

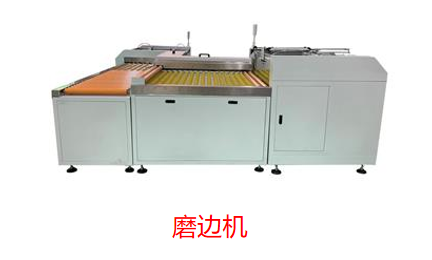

3、刨边（磨边）
对板边举行处置惩罚，使板边圆滑无披锋，以规避对后工序爆发不良影响 。

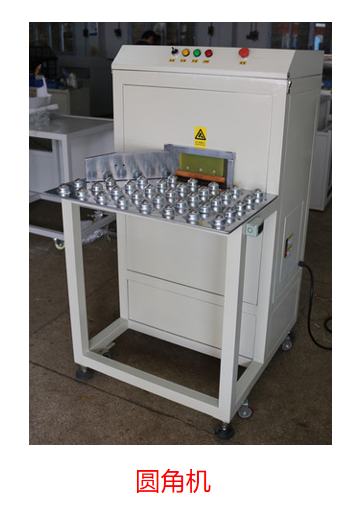

4、倒角
将板角的直角处置惩罚成圆角，以规避对后工序爆发不良影响 。
以上是关于PCB电路板生产工艺流程第一步开料的相关内容先容了，希望能对您有所资助！
