PCB电路板生产工艺流程第四步电镀
前面我们先容了PCB电路板生产工艺所有流程 ，我们知道PCB电路板生产工艺流程是很是重大的 ，PCB单双面板生产工艺流程就需要13个办法 ，PCB多层板生产工艺流程则需要17个办法 。
上篇文章我们先容了PCB电路板生产工艺第三步流程沉铜 ，今天我们给各人先容PCB电路板生产工艺流程第四步电镀 ，希望能对您有所资助！

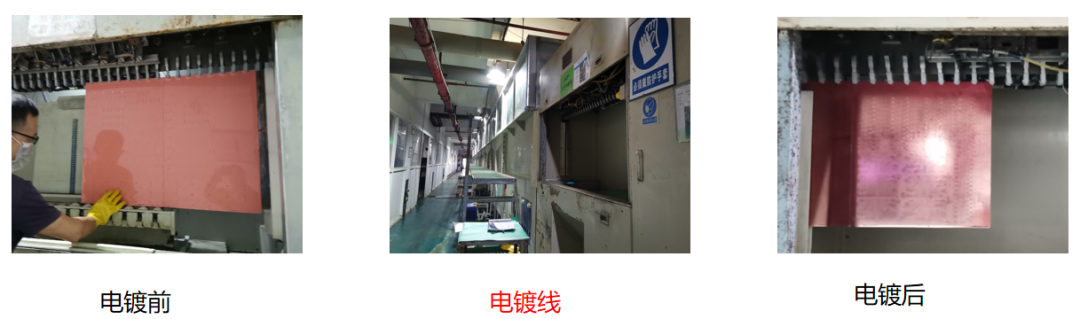

如图 ，PCB电路板生产工艺流程第四步为电镀 。
电镀的目的为：
适外地加厚孔内与板面的铜厚 ，使孔金属化 ，从而实现层间互连 。
至于其子流程 ，可以说是很是简朴 ，就2个：
1、电镀
正常情形下 ，此电镀工艺为全板电镀工艺 ，其主要目的为：
使用电化学原理 ，实时地加厚孔内的铜层 ，确保PCB层间互连的可靠性 。
2、铜厚切片磨练

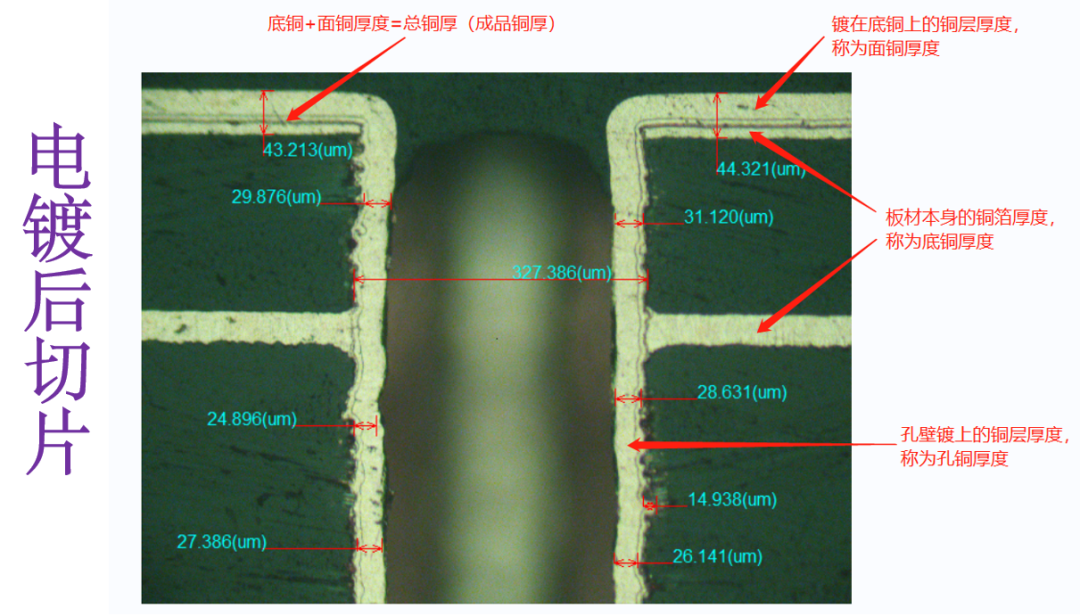

通过制作截面切片 ，并使用金相显微镜 ，视察并丈量PCB各个位置的铜层厚度（注：不但限于电镀铜厚度） 。
以上是关于PCB电路板生产工艺流程第四步电镀的相关内容先容了 ，希望能对您有所资助！
