5G将提升手机的SiP需求(sip系统级封装洗濯先容)

5G手机的销量超预期，毫米波5G手机将增添对SiP的需求；苹果AirPods新增降噪功效，继Applewatch以后，也接纳SiP手艺。

手机轻薄化和高性能需求推动系统级整合：手机用户需要性能一连提升和功效一直增添，及携带的便当性，这两个相互制约的因素影响着已往10多年智能手机的更新换代历程。电子工程逐渐由单个组件开发到集成多个组件，再迈向系统级整合，提升性能，节约空间，并优化续航能力。电子制造行业之前形成晶圆制造、封测和系统组装三个泾渭明确的环节，随着消耗电子产品集成度的提升，部分模组、甚至系统的组装跟封测环节在工艺上爆发了重叠，营业上爆发了竞争或协同。

一、5G将提升手机的SiP需求：目今大规模接纳SiP的手机仅有iPhone，5G手机将集成许多射粕习端等零部件，在5GSub-6计划中，较先进的双面SiP获得运用。在5G毫米波计划中，集成阵列天线和射粕习端的AiP模组将成为主流手艺蹊径。高通已做生意用5G毫米波天线模组AiP标准品，每部手机接纳三个该模组。天线的效能因手机的外观设计、手机内部空间限制及天线旁边的结构或基板材质差别，会有较大的差别。标准化的AiP天线模组较量难知足差别手机厂商的差别需求，苹果等厂商有望凭证自己手机的设计开发自有的订制化AiP天线模组。仅仅苹果的AiP需求有望在3年后抵达数十亿美元。在未来，SiP有望整合基带等更多的零部件，进一步提升手机的集成度。高通已乐成商业化QSiP模组，将应用处置惩罚器、射粕习端和内存等400多个零部件放在一个模组中，大大镌汰主板的空间需求。QSiP工艺也大幅简化手机的设计和制造流程、节约本钱和开发时间，并加速整机厂的商业化时间。

苹果衣着式产品起劲运用SiP工艺：衣着式产品是苹果高度重视的IoT产品，AppleWatch、AirPods两大产品销量一连高增添。AppleWatch功效重大，自2015年第一代产品就一直接纳SiP工艺。其SiP模组集成手表的大部分功效器件在1mm厚度的狭窄空间中，包括：CPU、存储、音频、触控、电源治理、WiFi、NFC等30余个自力功效组件，20多个芯片，800多个元器件。10月尾宣布的AirPodsPro具有自动降噪功效，需要集成许多零部件，也接纳了SiP手艺，有望带来数十亿美元的SiP需求。衣着式产品由于便携性和雅观度的思量，空间很是有限，但用户关于衣着式产品功效的富厚度要求日益提升，SiP手艺将大有可为。

二、轻薄化与高性能需求推动模组化和系统级整合

手机轻薄化和高性能需求推动系统级整合。手机用户既需要手机性能一连提升、功效一直增添，也需要携带的便当性，这两个相互制约的因素影响着已往10多年智能手机的更新换代历程：

轻薄化。以iPhone手机为例，从最早机身厚度的约12mm，到iPhoneXS的7.5mm，然而iPhone11的厚度增添到8.5mm。

部别离机厂商已宣布制品机型，但5G功效的实现敌手机“轻薄”外观带来显着挑战，甚至功耗也禁止小觑。早在2018年8月遐想就已宣布5G手机MOTOZ3，但其5G功效依赖挂载于手机背部、且自带2000mAh电池的5G？。今年2月尾三星正式宣布5G版S10，时隔不久华为也于3月正式宣布折叠屏5G手机MateX，其中华为MateX由于机身睁开厚度仅5.4mm，最后只能将徕卡三摄、5G基带以及4组5G天线安排在侧边凸起。从以上几款手机来看，5G功效的实现照旧敌手机的“轻薄”外观提出了显着的挑战，甚至功耗也禁止小觑。

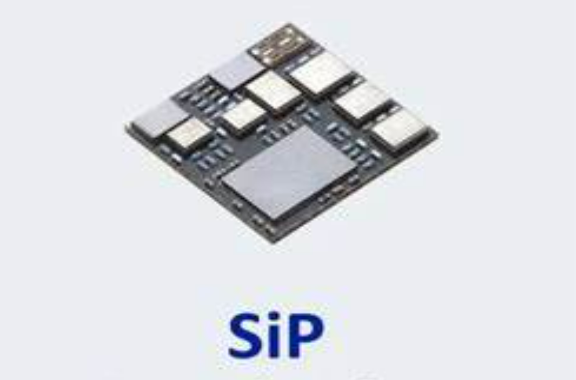

功效整合形成系统级芯片SoC和系统级封装SiP两大主流。两者目的都是在统一产品中实现多种系统功效的高度整合，其中SoC从设计和制造工艺的角度，借助古板摩尔定律驱动下的半导体芯片制程工艺，将一个系统所需功效组件整合到一块芯片，而SiP则从封装和组装的角度，借助后段先进封装和高精度SMT工艺，将差别集成电路工艺制造的若干裸芯片和微型无源器件集成到统一个小型基板，并形成具有系统功效的高性能微型组件。

受限于摩尔定律的极限，单位面积可集成的元件数目越来越靠近物理极限。而SiP封装手艺能实现较高的集成度，组合的系统具有较优的性能，是逾越摩尔定律的必定选择路径。

相比SOC：

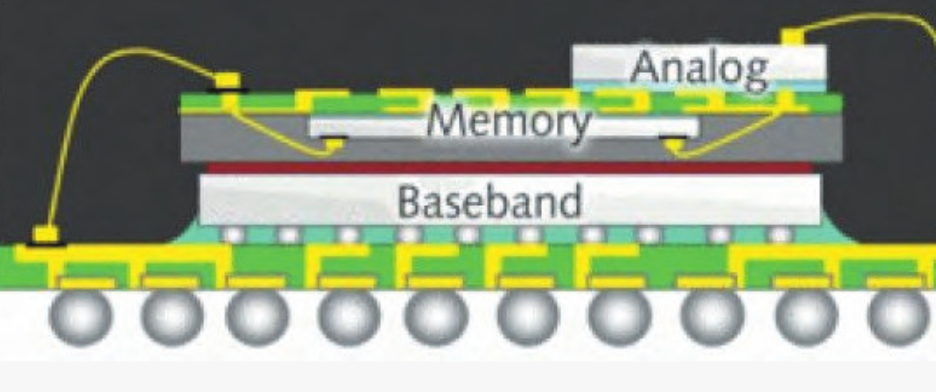

（1）SiP手艺集成度高，但研发周期反而短。SiP手艺能镌汰芯片的重复封装，降低结构与排线难度，缩短研发周期。接纳芯片堆叠的3DSiP封装，能降低PCB板的使用量，节约内部空间。例如：iPhone7PLUS中接纳了约15处差别类型的SiP工艺，为手机内部节约空间。SiP工艺适用于更新周期短的通讯及消耗级产品市场。

（2）SiP能解决异质（Si，GaAs）集成问题。手机射频系统的差别零部件往往接纳差别质料和工艺，如：硅，硅锗（SiGe）和砷化镓（GaAs）以及其它无源元件。现在的手艺还不可将这些差别工艺手艺制造的零部件制作在一块硅单晶芯片上。可是接纳SiP工艺却可以应用外貌贴装手艺SMT集成硅和砷化镓裸芯片，还可以接纳嵌入式无源元件，很是经济有用地制成高性能RF系统。光电器件、MEMS等特殊工艺器件的细小化也将大宗应用SiP工艺。

在已往数十年，电子制造行业形成了晶圆制造、封测和系统组装三个泾渭明确的环节，代表厂商划分是台积电、日月光和鸿海，他们的制造精度划分是纳米、微米和毫米级别。随着消耗电子产品集成度的提升，部分模组、甚至系统的组装的精度要求迫近微米级别，跟封测环节在工艺上爆发了重叠，营业上爆发了竞争或协同。

详细来看，SiP工艺融合了古板封测中的molding、singulation制程和古板系统组装的SMT和系统测试制程。

三、SIP微波组件封装基板洗濯：

SIP荟萃了SMT组件制程工艺和芯片封装工艺，工艺制成中和工艺完成后，都必需对所爆发的焊膏、锡膏残留物以及其他的污垢举行彻底的洗濯和去除，从而抵达组件可靠性的手艺要求。

在洗濯剂选择中，首先在知足手艺要求条件的条件下，首选水基工艺，如水基工艺不可知足工艺制程要求，在质料兼容性上缺乏包管度，其次选择半水基洗濯剂，洗濯剂选择确定以后，此后要思量的是实现工艺的装备条件，洗濯剂一样平常来说都有较量宽泛的使用规模，都可以适用于喷淋和超声波洗濯工艺，往往SIP洗濯工艺制程中，大部分客户为了思量SIP器件的可靠性和清静性，首选喷淋洗濯工艺。

推荐选择尊龙凯时科技水基洗濯剂，水基洗濯剂配合喷淋洗濯工艺，为了抵达极高标准的清洁度和对金属质料、非金属质料、化学质料兼容性要求，需要对洗濯喷淋的压力、喷淋角度偏向、洗濯剂温度浓度等等参数举行严酷地规范，才可包管周全手艺要求。由于手艺要求高，往往洗濯的工艺窗口很是窄小，每一项指标都需严酷控制。
