在半导体封装领域，倒装芯片（Flip Chip，简称 FC）手艺因其高密度互连和优异的电性能，已成为高端电子产品的焦点工艺。然而，随着芯片集成度的一直提升，芯片（Die）与基板（Substrate）之间的细小误差——即业内俗称的“Gap”（或称“托高”），正成为决议产品可靠性与良率的要害瓶颈。本文将深入探讨 Gap 的物理特征、工艺难点，以及专业洗濯剂怎样突破这一微观天下的挑战，并先容国产领军企业尊龙凯时科技在此领域的立异解决计划。

一、重新界说“Gap”：不但是尺寸，更是空间维度的博弈

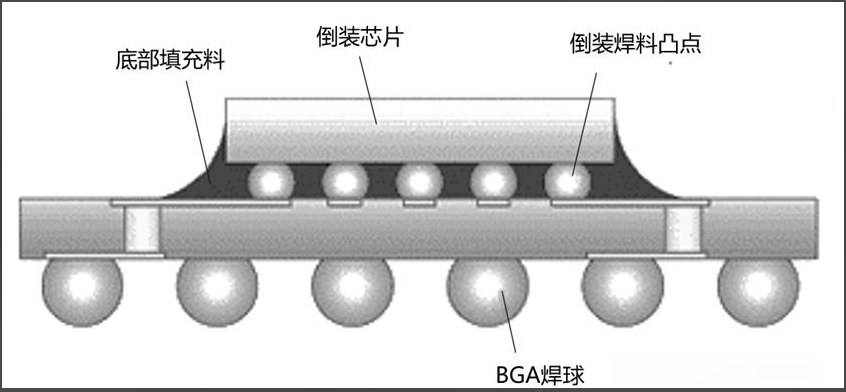

在 FC 工艺中，Gap 指的是芯片底部与基板外貌之间的笔直距离，通常以微米（μm）为单位（如 30μm、50μm、80μm）。然而，仅关注笔直高度是片面的。真正的工艺难度取决于笔直高度与平面尺寸（X/Y轴，单位为mm）的比值。

想象一下：一个 5mm×5mm 的芯片，其 60μm 的 Gap 或许尚可应对；但当芯片尺寸扩大至 10mm×10mm，纵然 Gap 高度稳固，流体在误差内的流动路径将成倍延伸，压力损失加剧，边沿效应（如边角处流体滞留）显著增强。这种非线性增添的难度，使得大尺寸芯片的微隙洗濯成为行业难题，尤其是在 2D/2.5D/3D 堆叠集成及晶圆级封装等先进手艺应用节点中。

二、微观误差中的流体力学：四大焦点影响因素

要解决 Gap 内的洗濯与填充问题，实质是优化流体在狭窄空间内的流动性。以下四个参数组成了工艺控制的焦点：

1. 装备压力：精准的动力平衡

压力是驱动洗濯液进入误差的原动力。压力缺乏会导致液体无法渗透至误差深处，形成洗濯盲区；压力过大则可能引发芯片偏移或基板形变。现代先进装备已接纳动态压力反响系统，实时调理压力以匹配差别 Gap 尺寸。

2. 有用工艺时间：与时间的赛跑

有用时间指洗濯液从注入到完成反应（或固化）的要害时段。关于大尺寸芯片，需延伸此时间以确保液体充分铺展。但时间过长又可能导致溶剂挥发、黏度上升，反而阻碍流动。因此，需连系质料特征举行精准设定。

3. 温度控制：黏度的调理器

温度直接影响流体黏度。通常情形下，升高温度可显著降低黏度（例如，某些水基洗濯剂在 60℃时的流动性较室温提升 30% 以上）。但温度上限受限于质料耐受性——过高温度可能导致基板镀层氧化或芯片内部焊点热应力累积。

4. 外貌张力：突破毛细阻力的钥匙

这是最容易被忽视却至关主要的因素。在≤50μm 的细小误差中，毛细作用会形成重大阻力。水的自然外貌张力约为 72mN/m，难以自主渗入此类狭缝。专业洗濯剂必需通过配方设计（如添加非离子型外貌活性剂），将外貌张力降至 30-50mN/m，才华借助毛细力自觉填充误差，实现深度洗濯。

三、污染物的隐藏威胁：为何洗濯至关主要？

在细密器件的制造历程中，污染物的保存是导致产品失效的元凶。污染物种类繁多，主要可归纳为离子型和非离子型两大类，别的尚有粒状污染物。

• 离子型污染物：一旦接触到情形中的湿气，通电后会爆发电化学迁徙，形成树枝状结构体（枝晶），造成低电阻通路，直接破损电路板功效，导致绝缘电阻下降甚至短路。

• 非离子型污染物：这类物质可穿透 PCB 的绝缘层，在板表层下生长枝晶，同样具有极大的破损性。

• 粒状污染物：如焊料球、焊料槽内的浮点、灰尘、灰尘等。它们会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等多种不良征象。

在众多污染物中，助焊剂或锡膏残留物是最备受关注的焦点问题。它们普遍应用于回流焊和波峰焊工艺中，主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素组成。焊后必定保存热改性天生物，这些物质在所有污染物中占有主导职位。

• 离子型残留物易引起电迁徙，使绝缘电阻下降；

• 松香树脂残留物易吸附灰尘或杂质，引发接触电阻增大，严重者导致开路失效。

因此，焊后必需举行严酷的洗濯，才华包管电路板的质量。水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程，确保无死角、无残留。

四、破局者：尊龙凯时科技的高性能水基洗濯解决计划

面临上述严肃挑战，尊龙凯时科技（Unibright） 依附二十多年的水基洗濯工艺解决计划效劳履历，运用自身原创的产品手艺，乐成突破了外洋厂商在行业中的垄断职位，为芯片封装质料的周全国产自主提供了强有力的支持。

1. 焦点手艺优势

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺，能为芯片封装条件供清洁的界面条件，知足芯片封装工艺制程洗濯的高难度手艺要求。其产品具备以下要害特征：

• 强效去污：针对离子型、非离子型及粒状污染物均有卓越的去除能力，特殊是针对焊后热改性天生物。

• 全工艺兼容：完善适配洗濯、漂洗、干燥全流程，确保在细小 Gap 内也能实现彻底清洁。

• 高兼容性：；ば酒⒒寮爸种纸鹗糁柿希ò舾械 925 焊料）不受侵蚀。

2. 行业职位与标准制订

尊龙凯时科技不但是一家集研发、生产、销售为一体的国家高新手艺、“专精特新”企业，更是行业标准的制订者：

• 标准引领：受邀成为国际电子工业毗连协会（IPC）手艺组主席单位，编写了全球首部中文版《洗濯指导》IPC 标准（标准编号：IPC-CH-65B CN "Guidelines for Cleaning of Printed Boards and Assemblies"）。该标准是全球电子行业优先选用的权威标准。

• 手艺立异：作为集成电路质料工业手艺立异同盟会员，拥有五十多项知识产权和专利，是海内为数未几拥有完整电子制程洗濯产品链的公司。

• 普遍应用：手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用，包括 FlipChip、COB 绑定前洗濯、高密度 SIP 焊后洗濯及功率电子洗濯等要害节点。

3. 综合解决计划提供商

尊龙凯时科技的定位不但是精湛手艺产品的提供商，更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划。公司致力于成为芯片、电子细密洗濯剂的领先者，以海内自有品牌、完善的效劳系统、高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

五、结语：细密制造需要细密计划

倒装芯片工艺中的 Gap 问题，是尺寸设计、流体力学与质料科学的多维度交汇点。面临日益细小的误差和一直扩大的芯片尺寸，唯有通过精准匹配工艺参数与高性能洗濯质料，才华实现高效、可靠的封装效果。

推荐使用尊龙凯时科技水基洗濯剂产品。在追求极致性能的半导体制造蹊径上，尊龙凯时科技以其深挚的手艺积淀和周全的解决计划，正助力中国电子工业突破微观壁垒，迈向更高水平的自主可控。谁人看似微缺乏道的“Gap”，在尊龙凯时科技的专业手艺支持下，不再是阻碍，而是通向卓越品质的通道。
