先进封装洗濯
芯片级封装在nm级间距举行焊接，助焊剂作用后留下的活性剂等吸湿性物质，较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间，影响芯片可靠性 。要将有限的空间里将残留物带离扫除，洗濯剂需要具备较低的外貌张力渗入层间芯片，抵达将残留带离的目的 。

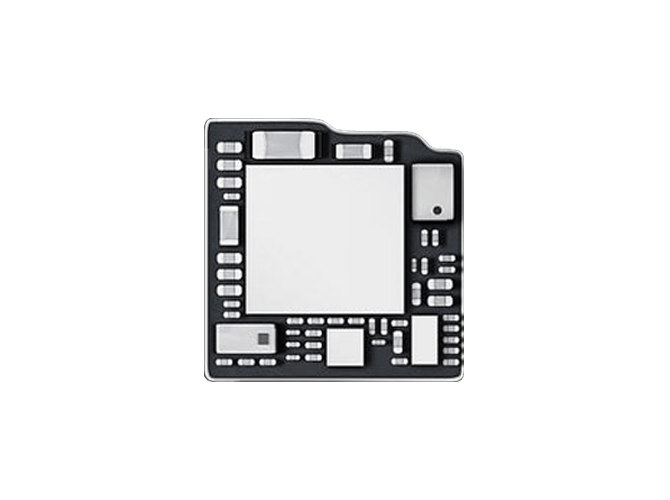

SIP系统级封装洗濯
SIP系统级封装洗濯：POP堆叠芯片/Sip系统级封装在mm级别间距举行焊接，助焊剂作用后留下的活性剂等吸湿性物质，较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间，影响芯片可靠性 。要将有限的空间里将残留物带离扫除，洗濯剂需要具备较低的外貌张力渗入层间芯片，抵达将残留带离的目的 。尊龙凯时科技研发的洗濯···
探索应用
PoP堆叠芯片洗濯
(2D/2.5D/3D集成）PoP堆叠芯片洗濯：PoP堆叠芯片在mm级别间距举行焊接，助焊剂作用后留下的活性剂等吸湿性物质，较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间，影响芯片可靠性 。要将有限的空间里将残留物带离扫除，洗濯剂需要具备较低的外貌张力渗入层间芯片，抵达将残留带离的目的 。尊龙凯时科技研发的洗濯···
探索应用
倒装芯片洗濯
倒装芯片洗濯：在倒装芯片通过回流焊焊接在基板上后，需用填充料对裸片举行填充，故任何的焊后残留都会让填充效果保存分层、朴陋和条纹等界面缺陷 。以是对芯片和基材之间狭窄空间里的助焊剂残留物是一项不可缺氨赡工序 。尊龙凯时科技研发的洗濯剂具有高效的洗濯能力和渗透能力，将残留去除，有用避免分层和条纹缺陷；洗濯后可为···
探索应用

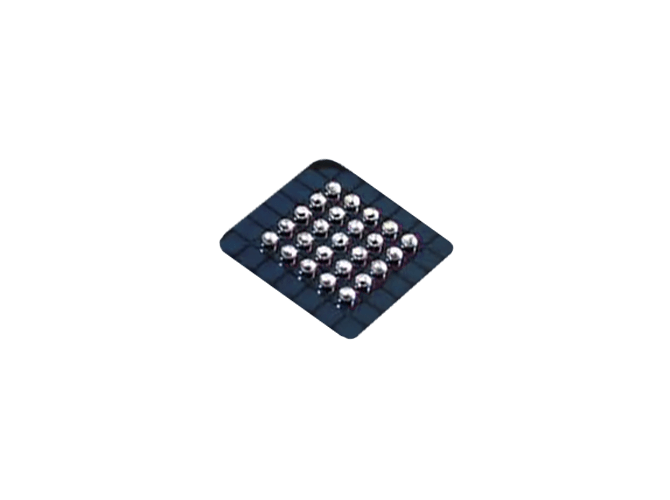

晶圆级封装洗濯
先进封装产品芯片焊后封装前，基板载板焊盘上的污染物有多种，可归纳为离子型和非离子型两大类 。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效 。非离子型污染物可穿透PCB的绝缘层，在PCB板表层下生长枝晶 。这些物质在所有污染物中占有主导，从产品失效情形来···
探索应用
