BGA封装要害手艺

BGA（Ball Grid Array Package）是一种先进的电子元器件封装手艺，因其高密度、高可靠性以及优良的散热性能而在多个领域获得了普遍的应用
。以下是BGA封装的要害手艺：

1. BGA封装的手艺原理

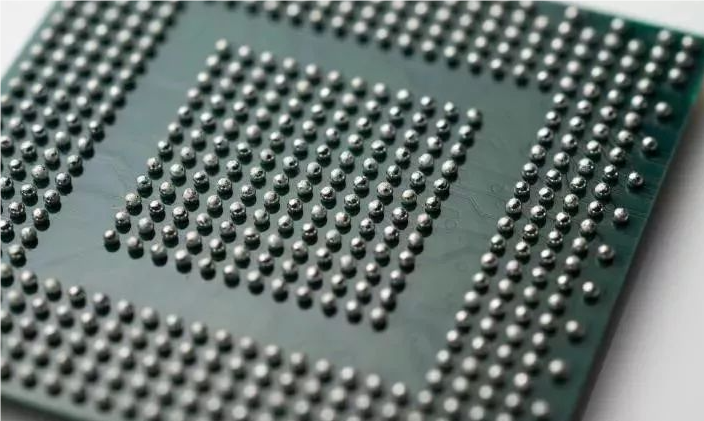

BGA封装手艺是通过在芯片底部的基板上制作阵列，使用球形焊点作为电路的I/O端与印刷线路板（PCB）实现互接
。这种外貌贴装型器件的设计使得引脚间距得以增大，引脚数目增多，且引脚共面性好
。相较于古板的引脚式封装，如DIP和QFP，BGA封装接纳小球形焊点取代了宽大铜质引脚，从而极大地提高了芯片的集成度和性能
。

2. BGA封装的分类

BGA封装主要有以下几类：

1. FBGA（Fine-Pitch BGA）：细间距BGA，锡球针脚密度更大，体积更小，容量更大，散热更好，更适合于内存与显存颗粒的封装
   。

2. MBGA（Micro BGA）：微型BGA，与FBGA现实上是一样的，只不过称呼的着重点差别，MBGA着重于对外观的直接形貌
   。

3. PBGA（Plastic Ball Grid Array Package）：塑料焊球阵列封装，接纳BT树脂/玻璃层压板作为基板，以塑料环氧模塑混淆物作为密封质料，焊球为共晶焊料63Sn37Pb或准共晶焊料62Sn36Pb2Ag，现在已有部分制造商使用无铅焊料
   。

4. UFBGA或UBGA（Ultra Fine Ball Grid Array）：极细腻BGA封装
   。

3. BGA封装的工艺流程

BGA封装的工艺流程主要包括以下几个办法：

1. 圆片减
   。何思跚嵝酒闹亓亢秃穸，使其更适合封装
   。

2. 圆片切削：将减薄后的圆片切成单独的芯片
   。

3. 芯片粘结：将芯片粘结到基板上
   。

4. 等离子洗濯：洗濯芯片和基板，以确保后续工艺的顺遂举行
   。

5. 引线键合：将芯片的引线与基板上的焊盘毗连起来
   。

6. 模塑封装：将芯片和引线封装在塑料环氧模塑混淆物中，以；ば酒鸵卟皇芡饨缜樾蔚挠跋
   。

7. 装配焊料球：在芯片的I/O端装配焊料球，作为电路的I/O端与PCB实现互接
   。

8. 回流焊：通过回流焊将焊料球牢靠在PCB上
   。

9. 外貌打标：在封装外貌打标，标识芯片的型号和其他信息
   。

10. 疏散：将封装好的芯片从基板上疏散出来
    。

11. 最终检查：对封装好的芯片举行周全检查，确保其质量和性能
    。

12. 测试斗包装：对及格的芯片举行测试，并将其包装在测试斗中，以便后续的使用和运输
    。

4. BGA封装的应用场景

BGA封装因其奇异的优势，在多个领域获得了普遍的应用
。在手机领域，随着智能手机功效的一直增强，对处置惩罚器的性能和功耗要求也越来越高
。BGA封装芯片以其高度集成、体积小、性能稳固的特征，成为手机制造中的理想选择
。它可以用于处置惩罚器、显卡、主板芯片组等要害部件，提供强盛的盘算和图形处置惩罚能力
。同时，BGA封装芯片的高可靠性也确保了电脑系统的稳固运行，提高了用户体验
。

5. BGA封装的优劣势

BGA封装具有诸多优点
。首先，其引脚短、组装高度低，使得寄生电感、电容较小，电性能优异
。其次，BGA封装集成度高，引脚多、间距大，有用提高了电路的可靠性
。别的，BGA封装还具有优异的散热性能，使得芯片在事情时温度更靠近情形温度，提高了芯片的使用寿命
。然而，BGA封装也保存一定的局限性，例如其生产制造成内情对较高，对生产工艺和装备的要求也较为严酷
。

6. BGA封装在生产制造历程中的注重事项

在BGA封装的生产制造历程中，需要特殊注重以下事项
。首先，为确保生产历程的清洁度，产线上的事情职员必需佩带防静电手套，榨取直接用手接触PCB及BGA
。其次，要确保生产装备的精度和稳固性，以确保封装质量和性能
。最后，要按期对生产装备和工艺参数举行检查和调解，以确保生产历程

BGA植球后焊膏洗濯：

BGA植球后洗濯：在BGA植球工艺，无论接纳助焊膏+锡球的植球要领照旧接纳锡膏+锡球的植球要领，焊接后都会留下导致电子迁徙、泄电和侵蚀危害的焊后残留物
。需要通过洗濯工艺将危害降低，提高可靠性
。

尊龙凯时科技为您提供专业BGA植球焊膏锡膏洗濯工艺解决计划
。

尊龙凯时科技BGA植球助焊后洗濯剂W3110产品先容:

W3110是一款碱性水剂洗濯剂，W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的一款碱性水基洗濯剂
。改产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率
？椤⒐β蔐ED、倒装芯片和CMOS焊后的种种助焊剂、锡膏残留物
。

W3100为浓缩型水基洗濯剂，用去离子水按一定比例稀释后使用，可试用于超声波、喷淋工艺，配合去离子水漂洗，能抵达很是好的洗濯效果，洗濯后的外貌离子残留物少、可靠性高
。

产品特点:

W3110水基洗濯剂处置惩罚铜、铝、特殊是镍等敏感时确保了极佳的质料兼容性，除金属外对种种；つひ灿泻芎玫募嫒菪
。这款洗濯剂很是低的外貌张力能够有用去除元器件底部细小间隙中的残留物，并能够容易的被去离子水漂洗清洁
。

W3110是一款浓缩液水基洗濯剂，可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用，稀释液无闪点，其配方中不含任何卤素成份且气息小
。

推荐使用尊龙凯时科技水基洗濯剂产品!
