BGA芯片封装流程

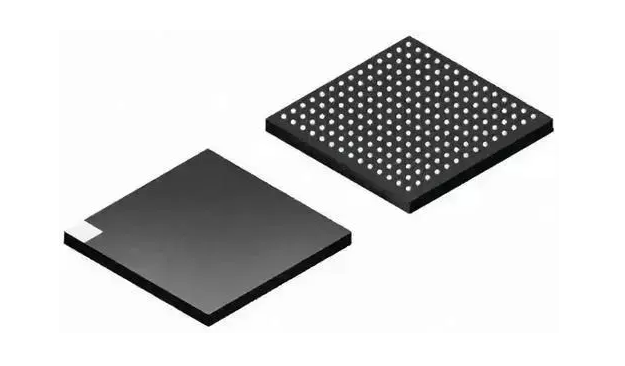

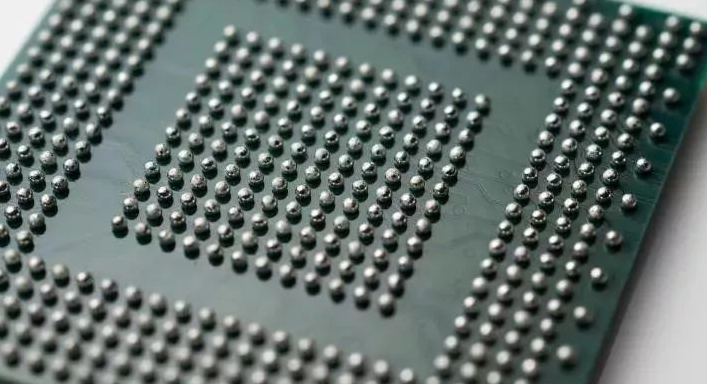

球栅阵列（Ball Grid Array，简称BGA）封装是一种外貌贴装型封装手艺，它通过在封装体的底部排列球形触点来替换古板的引脚，这些球形触点用于与印刷基板的焊盘毗连。BGA封装具有高密度、高速传输和优异的散热性能，因此被普遍应用于高性能电子装备中。

PBGA基板的制备

PBGA（Plastic Ball Grid Array）基板的制备是BGA封装流程的第一步。首先，在BT树脂或玻璃芯板的两面压上极薄的铜箔，厚度约莫为12至18微米。接着举行钻孔和通孔金属化，通孔通常位于基板的周围。然后，使用通例的PCB工艺在基板的两面制作图形，如导带、电极以及装置焊料球的焊区阵列。最后形成介质阻焊膜并制作图形，露出电极及焊区。

封装工艺流程

PBGA的封装工艺流程主要包括以下几个办法：

1. 圆片减薄和圆片切削：将芯片的圆片举行减薄和切削，以便于后续的粘结和封装。

2. 芯片粘结：接纳充银环氧树脂粘结剂将IC芯片粘结在镀有Ni-Au薄层的基板上。

3. 引线键合：粘结固化后，使用金丝球焊机将IC芯片上的焊区与基板上的镀Ni-Au的焊区以金线相连。

4. 模塑封装：用石英粉的环氧树脂模塑举行模塑包封，以；ば酒⒑附酉呒昂概。

5. 回流焊：使用特设设计的吸拾工具将浸有焊剂的焊料球安排在焊盘上，通过回流焊接将焊球与镀Ni-Au的基板焊区焊接。

6. 装配焊料球：有两种要领，“球在上”和“球在下”，划分对应差别的焊球安排方法。

7. 打标、疏散、最终检查和测试：对封装好的芯片举行标记、疏散、质量检查和性能测试。

TBGA封装工艺流程

TBGA（Tape Automated Bonding Ball Grid Array）封装工艺流程与PBGA类似，但TBGA的载带是由聚酰亚胺质料制成的。在制作载带时，先在两面覆铜，然后镀镍和镀金，接着冲通孔和通孔金属化及制作出图形。最后，将带有金属化通孔和再漫衍图形的载带支解成单体。TBGA适合于高I/O数应用，I/O数可为200-1000，芯片的毗连可以用倒装芯片再流，也可以用热压键合。

FCBGA封装工艺流程

FCBGA（Flip Chip Ball Grid Array）基板制作是将多层陶瓷片高温共烧成多层陶瓷金属化基片，再在基片上制作多层金属布线，然后举行电镀等。倒装焊接手艺战胜了引线键合焊盘中心距极限的问题，提供了更多的电源/地线漫衍设计便当，并为高频率、大功率器件提供了更完善的信号。由于凸点的制备是在前工序完成的，因此本钱较高。

小结

以上就是BGA芯片封装的主要流程。需要注重的是，差别的BGA封装类型（如PBGA、TBGA、FCBGA等）可能会有差别的工艺细节和要求。在现实生产中，还需要凭证详细的芯片设计和应用需求来举行调解和优化。

BGA焊接失效的缘故原由主要包括以下几个方面：

1. 锡膏和锡球质量问题
- 锡膏锡球因素不匀称，可能导致熔点纷歧致，影响焊接效果。
- 锡膏锡球外貌保存氧化或污染，阻碍优异的焊接连系。

2. 基板问题
- 基板外貌不平整，影响与锡球的接触。
- 基板的镀层质量差，如镀层厚度不均或附着力弱。

3. 焊接工艺参数不对理
- 返修台的温度曲线设置不当，预热、恒温、回流和冷却阶段的温度和时间控制禁绝确。
- 焊接时的压力不匀称，可能导致部分锡球焊接不良。

4. 助焊剂选用不当
- 助焊剂的活性缺乏，无法有用去除氧化层和污染物。
- 助焊剂残留过多，影响电气性能。

5. 情形因素
- 生产情形中的灰尘、杂质等污染物进入焊接区域。
- 情形温度和湿度凌驾划定规模，影响焊接质量。

综上所述，BGA 焊接失效是由多种因素配相助用引起的，在生产历程中需要严酷控制各个环节，以确保焊接的可靠性。

BGA植球后焊膏洗濯：

BGA植球后洗濯：在BGA植球工艺，无论接纳助焊膏+锡球的植球要领照旧接纳锡膏+锡球的植球要领，焊接后都会留下导致电子迁徙、泄电和侵蚀危害的焊后残留物。需要通过洗濯工艺将危害降低，提高可靠性。

尊龙凯时科技为您提供专业BGA植球焊膏锡膏洗濯工艺解决计划。

尊龙凯时科技BGA植球助焊后洗濯剂W3110产品先容:

W3110是一款碱性水剂洗濯剂，W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的一款碱性水基洗濯剂。改产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率？椤⒐β蔐ED、倒装芯片和CMOS焊后的种种助焊剂、锡膏残留物。

W3100为浓缩型水基洗濯剂，用去离子水按一定比例稀释后使用，可试用于超声波、喷淋工艺，配合去离子水漂洗，能抵达很是好的洗濯效果，洗濯后的外貌离子残留物少、可靠性高。

产品特点:

W3110水基洗濯剂处置惩罚铜、铝、特殊是镍等敏感时确保了极佳的质料兼容性，除金属外对种种；つひ灿泻芎玫募嫒菪。这款洗濯剂很是低的外貌张力能够有用去除元器件底部细小间隙中的残留物，并能够容易的被去离子水漂洗清洁。

W3110是一款浓缩液水基洗濯剂，可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用，稀释液无闪点，其配方中不含任何卤素成份且气息小。

推荐使用尊龙凯时科技水基洗濯剂产品!
