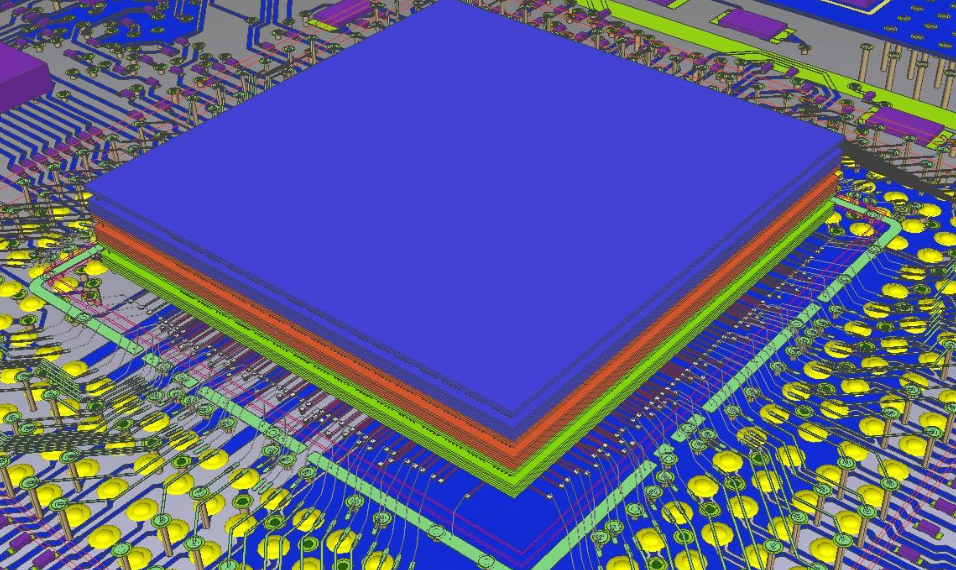

3D 封装的界说和特点

3D 封装是一种新型的电子元器件封装手艺
，它接纳三维结构来实现芯片、封装和基板之间的互联
，以知足高性能、高可靠性、小尺寸、轻量化、低功耗的要求。

• 特点

• 相比古板二维平面封装
  ，具有更高的可靠性、更低的功耗和更小的封装体积。

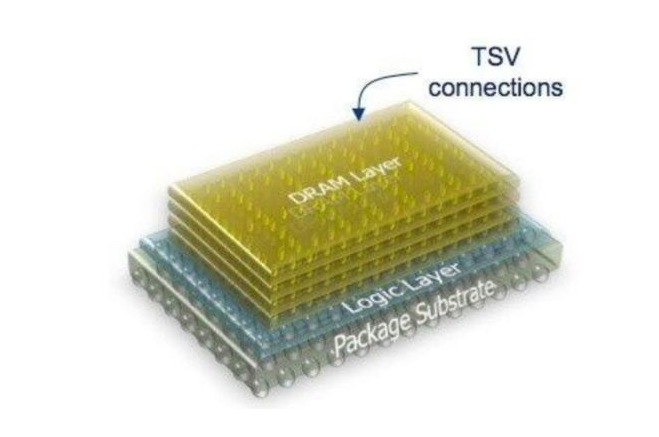

• 直接将芯片堆叠起来
  ，通过硅穿孔来连结上下差别芯片的电子讯号。

• 能够在不改变封装体尺寸的条件下
  ，在统一个封装体内于笔直偏向叠放两个以上芯片。

• 封装面积更小、功耗更低
  ，拥有超大带宽
  ，但保存严重的散热问题
  ，且在恒久可靠性方面受限。

• 优势

• 多功效、高效能
  ，单位体积上的功效及应用成倍提升。

• 大容量高密度
  ，能够在较小的空间内实现更多的功效。

• 降低本钱
  ，在尺寸和重量方面
  ，3D 设计替换单芯片封装缩小了器件尺寸、减轻了重量。

• 改善了芯片的许多性能
  ，如尺寸、重量、速率、产量及耗能。

• 手艺难点

• 在超高密度硅通孔手艺深宽比大于 15∶1 的制备手艺中
  ，TSV 硅通孔的孔径在一直缩小的历程中
  ，TSV 孔内绝缘层、粘附层和阻挡层需要进一步降低本钱的计划。

• 三维扇出手艺的可靠性问题需要解决
  ，例如线宽怎样进一步微缩到 1 微米
  ，芯片偏移和重组后晶圆翘曲管控等难题亟待解决。

• 在超高密度芯片堆叠手艺中
  ，节距小于 1 微米的超高精度 C2W 无凸点键合手艺和装备需要进一步完善。

• 高密度重布线（RDL）手艺面临着亚微米级别和大于五层布线的需求
  ，从质推测装备工艺都需要进一步研发升级。

• 三维芯片堆叠的散热方法、质料和工艺需要凭证芯片功耗举行优化。

• 3D 封装电性、微区失效剖析日趋重大
  ，需要在测试方面作进一步优化。

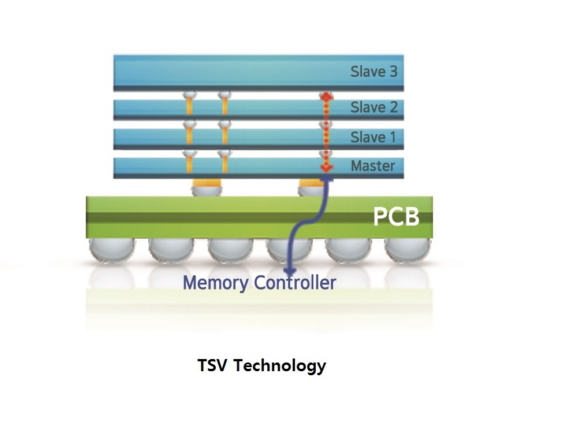

TSV 手艺的界说和特点

TSV 是英文 Through-Silicon Via 的缩写
，即是穿过硅基板的笔直电互连。

• 特点

• 作为唯一的笔直电互连手艺
  ，是半导体先进封装最焦点的手艺之一。

• 具有最短的电传输路径以及优异的抗滋扰性能。

• 付与了芯片纵向维度的集成能力。

• 应用普遍
  ，险些可以应用于任何芯片的封装以及任何类型的先进封装
  ，包括 LED、MEMS 等。

• 焦点手艺

• 深硅刻蚀和电镀是现代 TSV 的两项焦点手艺。

• 应用和优势

• 允许将由差别部分组成的重大处置惩罚器疏散在几个差别的芯片上
  ，笔直毗连允许更大都目的毗连
  ，有助于实现更大的带宽
  ，而无需特另外带宽。

• 能够笔直堆叠多个芯片
  ，大大镌汰了它们占用的面积。

• 关于像 CMOS Image Sensor（CIS
  ，CMOS 图像传感器）、High Bandwidth Memory（HBM）以及 Silicon interposer（硅转接板）都极其主要。

3D 封装与 TSV 手艺的关系

TSV 手艺是实现 3D 封装的要害手艺之一。通过硅通孔（TSV）铜互连的立体（3D）笔直整合
，为 3D 封装提供了有用的笔直电毗连方法。

• 硅片通孔（TSV）是三维叠层硅器件手艺的最新希望
  ，使用短的笔直电毗连或通过硅晶片 的“通孔”
  ，以建设从芯片的有用侧到背面的电毗连
  ，为最终的 3D 集成创立了一条途径。

• 由于 TSV 手艺的降生
  ，半导体裸片和晶圆可以实现以较高的密度互连堆叠在一起
  ，这也成为了先进封装手艺的标记之一。

• 赛微电子指出 TSV（硅通孔）手艺同时是实现 3D（三维）系统集成封装所必需的主要工艺
  ，该项手艺拥有优异的应用远景。

3D 封装与 TSV 手艺的区别

• 3D 封装是一种封装形式
  ，强调的是芯片的堆叠和整体封装结构
  ，旨在实现更高的集成度、性能和更小的封装体积。

• TSV 手艺则着重于提供芯片之间的笔直电互连通道
  ，是实现 3D 封装中芯片高效互联的要害手段之一。

• TSV 手艺保存一些工艺和手艺难点
  ，如通孔的形成、相关特殊晶片的制作、通孔的金属化和 TSV 键合等。而 3D 封装面临的挑战更多在于散热、恒久可靠性、高密度堆叠的精度控制等方面。

先进芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。
