集成电路封装基板工艺先容与半导体芯片封装洗濯剂

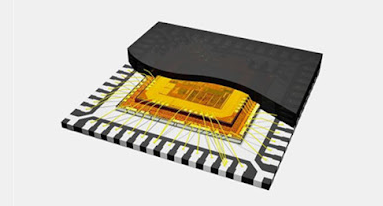

 集成电路封装基板工艺先容

集成电路封装基板工艺是集成电路封装领域的要害环节,它在电子装备的性能、可靠性和小型化方面施展着主要作用。封装基板不但为芯片提供了机械支持和;,还实现了芯片与外部电路的电气毗连和信号传输。

在已往几十年中,随着集成电路手艺的一直生长,封装基板工艺也履历了显著的前进。从早期的简朴结构到现在的高密度、高性能和多层化设计,封装基板工艺一直顺应着芯片集成度提高和电子产品小型化的需求。


封装基板的作用:

·         提供机械支持,;ば酒馐芡饨缥锢硭鹕。

·         实现芯片与外部电路的电气毗连,确保信号的准确传输。

·         资助散热,避免芯片因过热而性能下降或损坏。

封装基板的质料: 常见的封装基板质料包括陶瓷、树脂、金属等。陶瓷质料具有优异的热性能和电性能,但本钱较高;树脂质料成内情对较低,且易于加工;金属质料则具有优异的导电性和导热性。

集成电路封装基板工艺流程

集成电路封装基板的工艺流程通常包括以下主要办法:

  1. 基板处置惩罚:首先对基板举行洗濯、化学处置惩罚等操作,去除杂质和氧化物,包管基板外貌清洁平滑。

  2. 粘贴介质:在基板上涂上粘合介质,用于牢靠芯片。

  3. 芯片焊接:通过微弱电流将芯片焊接到基板上。

  4. 封装质料涂覆:在基板上涂覆封装质料,;ば酒⒃銮炕登慷。

  5. 热固化:将基板放入热固化装备中,加热固化封装质料,形成封装层。

  6. 金属化:将基板外貌的电极和金属线毗连起来,形成电路。

  7. 测试:对封装完成的芯片举行性能和可靠性测试,确保切合标准要求。


集成电路封装基板工艺的要害办法

以下是集成电路封装基板工艺中的一些要害办法:

  1. 基板的选择和预处置惩罚:基板的质量和性能直接影响封装基板的最终效果。选择合适的基板质料,并举行细腻的洗濯和化学处置惩罚,以去除外貌的污染物和氧化物,确;逋饷驳钠秸群痛植诙惹泻弦。

  2. 芯片贴装:这一步需要准确控制芯片的位置和贴装压力,确保芯片与基板之间的优异接触和电气毗连。通常接纳热压、共晶等要领举行芯片贴装。

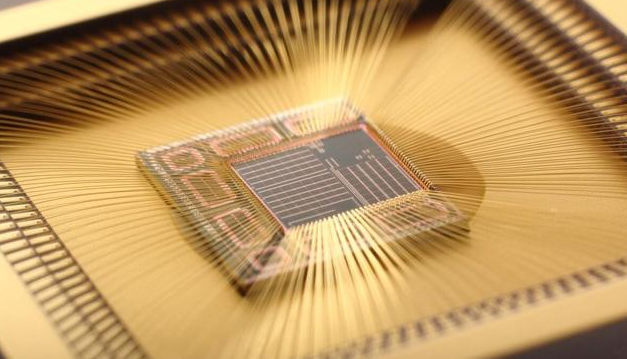

  3. 引线键合:通过金线、铝线或铜线将芯片上的引脚与基板上的电路毗连起来。键合的质量和可靠性对信号传输至关主要,需要控制键合的拉力、弧度和长度等参数。

  4. 封装质料的选择和应用:选择具有优异的绝缘性、耐热性和机械强度的封装质料,并确保其匀称地笼罩在芯片和基板上,以提供有用的;。

  5. 测试和磨练:在整个工艺流程中,举行多次测试和磨练,包括芯片的电学性能测试、封装的密封性测试等,实时发明和扫除缺乏格产品。

先进的集成电路封装基板工艺

目今,先进的集成电路封装基板工艺泛起出以下特点和趋势:

  1. 微型化:随着电子产品尺寸的一直缩小,封装基板工艺需要顺应更小的空间和更重大的结构,实现封装的微型化。

  2. 新质料的应用:如高分子质料、陶瓷质料和金属质料等的应用,提高封装的可靠性和性能。

  3. 高精度和高密度布线:接纳更先进的制造手艺,实现更小的线宽和线距,增添布线密度。

  4. 多层化设计:通过多层结构提高封装基板的集成度和功效。

以IC载板为例,其作为集成电路先进封装的要害基材,具有高密度、高精度、小型化和薄型化等特点。IC载板的制作工艺包括SAP(半加成法)和MSAP(改良半加成法),能够生产线宽/线距小于25μm的产品。


集成电路封装基板工艺的生长趋势

未来,集成电路封装基板工艺将朝着以下几个偏向生长:

  1. 更高的集成度:知足芯片功效一直增强和尺寸一直缩小的需求。

  2. 更好的性能:包括更高的信号传输速率、更低的功耗和更好的散热性能。

  3. 绿色环保:在质料选择和生产历程中,越发注重环保要求,镌汰对情形的影响。

  4. 智能化制造:借助自动化和智能化手艺,提高生产效率和产品质量。

随着手艺的一直前进和市场需求的转变,集成电路封装基板工艺将一连立异和生长,为电子行业的生长提供有力支持。



半导体封装洗濯剂W3210先容

半导体封装洗濯剂W3210是尊龙凯时自主开发的PH中性配方的电子产品焊后残留水基洗濯剂。适用于洗濯PCBA等差别类型的电子组装件上的焊剂、锡膏残留,包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其 PH 中性,对敏感金属和聚合物质料有绝佳的质料兼容性。

半导体封装洗濯剂W3210的产品特点:

1、PH 值呈中性,对铝、铜、镍、塑料、标签等敏感质料上显示出绝佳的质料兼容性。

2、用去离子水按一定比例稀释后不易起泡,可适用于喷淋、超声工艺。

3、不含卤素,质料环保;气息清淡,使用液无闪点,使用清静,不需要特另外防爆步伐。

4、由于 PH 中性,减轻污水处置惩罚难度。

半导体封装洗濯剂W3210的适用工艺:

W3210水基洗濯剂适用于在线式或批量式喷淋洗濯工艺,也可应用于超声洗濯工艺。

半导体封装洗濯剂W3210产品应用:

W3210可以应用于差别类型的焊剂残留的水基洗濯剂。产品为浓缩液,洗濯时可凭证残留物的洗濯难易水平,用去离子水稀释后再举行使用,清静环保使用利便,是电子细密洗濯高端应用的理想之选。
