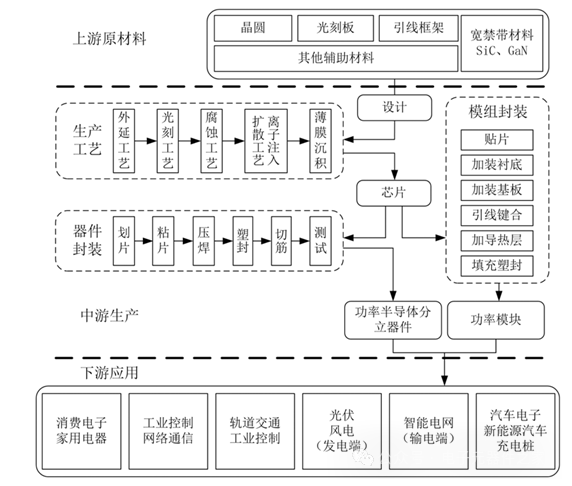

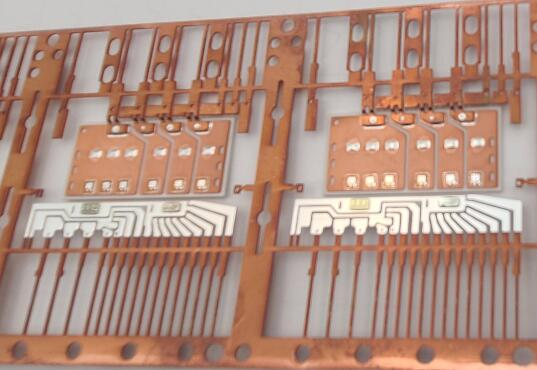

电力电子器件又称为功率半导体器件,主要用于电力装备的电能变换和控制电路方面大功率的电子器件。功率半导体大致可分为功率半导体分立器件(Power Discrete,包括功率?椋┖凸β拾氲继寮傻缏罚≒ower IC)两大类,在半导体工业中的结构关系如下图所示。其中,功率半导体分立器件是指被划定完成某种基本功效,并且自己在功效上不可再细分的半导体器件。

下面尊龙凯时科技小编给各人分享的是半导体分立器件生产工艺流程及分立器件洗濯剂相关知识先容,希望能对您有所资助!


半导体分立器件生产工艺流程

分立器件的生产工艺流程是一个重大且细腻的历程,涉及多个要害办法。以下是分立器件生产工艺流程的主要环节:

1、前期准备

衬底选择:选择合适的衬底质料,如硅(Si)、碳化硅(SiC)等。这些质料的选择取决于器件的性能要求和事情情形。

衬底制备:通过切割和抛光等要领制备出平整的衬底外貌,为后续工艺办法提供优异的基础。

2、晶体生长与薄膜制备

晶体生长:在衬底外貌沉积晶体质料,通过热解或气相沉积等要领在衬底上生长出晶体。生长历程中需要控制温度、气氛和生长速率等参数,以确保晶体的品质。

薄膜制备:在晶体外貌上通过化学气相沉积(CVD)、物理气相沉积(PVD)等要领沉积多层薄膜。这些薄膜用于控制器件的性能和特征,如导电性、绝缘性等。


3、图案形成

掩膜制备:通过光刻和掩膜制备手艺,在薄膜外貌上制备出所需的结构和电路图案。这一办法是器件图案化的要害,决议了器件的最终形状和功效。

刻蚀:使用物理或化学要领去除不需要的质料部分,以形成所需的图案结构?淌蠢绦枰既房刂,以确保图案的准确性和完整性。

4、电极制备与封装

电极制备:在器件上添加金属电极,形成电极结构和引脚。电极的制备要思量质料的导电性、稳固性及与器件的接触性能。

背面磨。和ü趁婺ケ∈忠战牡妆』胶鲜实暮穸,以降低器件电阻和提高散热效率。

包封:在器件外貌添加;げ愫头庾爸柿,以;て骷免受外界情形的影响并提高其可靠性。

5、测试与磨练

性能测试:对加工完毕的芯片举行手艺性能指标测试,包括电性能、热性能、可靠性等方面的测试。这些测试有助于评估器件的性能是否切合设计要求。

质量磨练:对生产历程中的各个环节举行质量磨练和控制,以确保产品质量的一致性和稳固性。


分立器件洗濯剂W3300先容

分立器件洗濯剂W3300是一款适用电子组装、元器件、半导体器件焊后洗濯的水基洗濯剂。该产品能够有用去除半导体元器件、电路板组装件等助焊剂、锡膏焊后残留物。W3300适用于超声波洗濯工艺,配合去离子水漂洗,能抵达很是好的洗濯效果。W3300具有优异的兼容性,可以兼容用于电子装配、晶圆凸点和先进封装制造历程和洗濯历程中的质料兼容。

分立器件洗濯剂W3300的产品特点:

1、处置惩罚铝、银等特殊是敏感质料时确保了极佳的质料兼容性。

2、能够有用扫除元器件底部细小间隙中的残留物,洗濯后焊点坚持灼烁。

3、洗濯速率快,效率高。

4、本产品与水相溶性好,易被水漂洗清洁。

5、配方中不含卤素因素且低挥发、低气息。

6、不含氟氯化碳和有害空气污染物。

分立器件洗濯剂W3300的适用工艺:

分立器件洗濯剂W3300主要用于超声波洗濯工艺。

分立器件洗濯剂W3300产品应用:

W3300半水基洗濯剂主要用往复除电路板组装件、陶瓷电容器元器件等器件上的助焊剂和锡膏焊后残留物。

洗濯工艺:

详细的工艺流程为:加液→ 上料→ 超声波洗濯→超声漂洗→干燥→ 下料。

详细应用效果如下列表中所列:
