芯片制造五大概害工艺手艺

芯片制造是一项极其重大且细密的历程，其中包括了五大概害工艺手艺，划分是晶圆制备、氧化工艺、光刻蚀刻、掺杂工艺和薄膜工艺。以下是对这五大概害工艺手艺的详细先容：

一、晶圆制备

晶圆是集成电路的“画布”，后续的半导体工艺都在这上面睁开。晶圆制备主要包括以下办法：

• 硅提炼及提纯：大大都晶圆由从沙子中提取的硅制成。将沙石质料放入电弧熔炉中，还原成冶金级硅，再与氯化氢反应，天生硅烷，经由蒸馏和化学还原工艺，获得高纯度的多晶硅。

• 单晶硅生长：将高纯度的多晶硅放在石英坩埚中加热熔化，把一颗籽晶浸入其中，由拉制棒带着籽晶反偏向旋转并缓慢笔直地从硅熔化物中向上拉出，形成单晶硅晶棒，同时确定晶圆的尺寸。

• 晶圆加工：用金刚石锯切掉铸锭的两头，切割成一定厚度的薄片，在薄片上加入“平展区”或“凹痕”标记，通过研磨、化学刻蚀、抛光和洗濯等工艺去除外貌瑕疵和污染物，获得外貌整齐的制品晶圆。

二、氧化工艺

氧化工艺在半导体制造中至关主要。在硅晶圆外貌形成的薄薄的二氧化硅（SiO?）层具有多种作用：

• 作为绝缘层，阻止电路之间的泄电。

• 作为；げ，避免后续的离子注入和刻蚀历程对硅晶圆造成损伤。

• 作为掩膜层，界说电路图案。

氧化工艺的实现要领有多种，最常用的热氧化法又分为干法和湿法。干法只使用纯氧，形成较薄、质量较好的氧化层，但生长速率较慢；湿法使用纯氧和水蒸汽，形成较厚、密度较低的氧化层，但生长速率较快。

三、光刻蚀刻

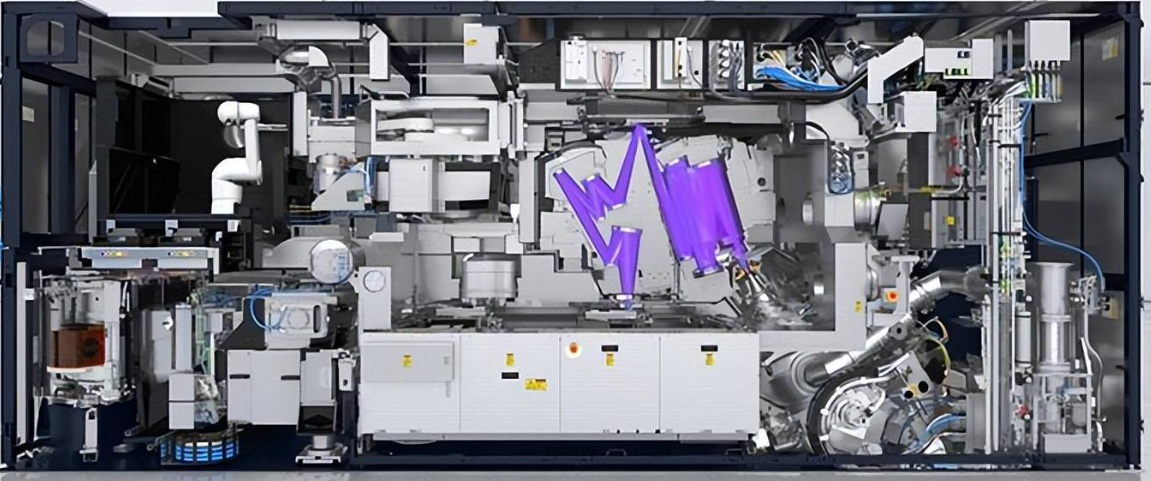

光刻是将掩模板上的图形转移到涂有光刻胶的晶圆片上的手艺。光刻办法主要包括：

• 设计电路并制作掩模板：通过通用盘算机辅助设计（CAD）软件完成，在完成电路设计准确性检查（LVS）和设计规则检查（DRC）后，将设计图形转移到掩模板上。掩模板由透明的超纯石英玻璃基片制成，需透光的地方坚持透明，需遮光的地方用金属遮挡。

• 涂光刻胶：使晶圆对光敏感。光刻胶对光敏感，光照射后会爆发化学转变，凭证光照射与否，光刻胶形成消融和不可消融的部分。

• 曝光：将光源发出的光线经由掩模板照射到晶圆片上，掩模板上的图形转移到晶圆片上，光刻胶凭证掩模板上图形的差别消融形成对应图形。

• 显影与坚膜：显影后举行高温烘培，使剩余的光刻胶变硬并提高粘附力。

经由光刻办法后，所需要的图案印在晶圆外貌的光刻胶上。但要实现半导体器件的制作，还需要举行刻蚀，把半导体器件凭证光刻胶的图形复刻出来。

四、掺杂工艺

掺杂工艺是向半导体中引入特定杂质，以改变其电学性子。通过掺杂，可以控制半导体的导电类型（如P型或N型）和电导率。常见的掺杂要领包括离子注入和扩散等。

五、薄膜工艺

薄膜沉积是芯片前道制造的焦点工艺之一。从芯片截取横截面来看，芯片是由一层层纳米级元件堆叠而成，薄膜沉积是在晶圆外貌通过物理/化学要领交替堆叠绝缘介质薄膜（如SiO?、SiN等）和金属导电膜（如Al、Cu等）。薄膜沉积工艺需要知足差别薄膜性能要求，新质料泛起或器件结构的改变要求一直研发新的工艺或装备。

芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

以上就是芯片制造的五大概害工艺手艺的先容。这些工艺手艺相互配合，配合实现了芯片的制造。
