封装基板的常见质料

封装基板的常见质料主要包括以下几种：

·         塑料封装基板：导热率低，可靠性差，不太适合对性能要求较高的应用。

·         金属封装基板：导热系数高，但热膨胀系数往往不匹配，价钱也较高。

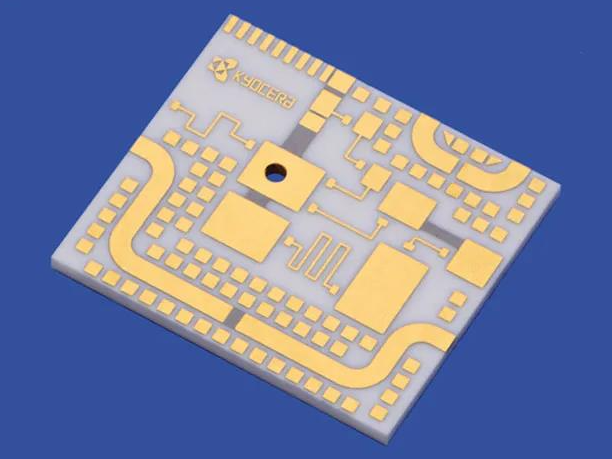

·         陶瓷封装基板：

o    氧化铝陶瓷基板：质料泉源富厚，本钱低，机械强度和硬度高，绝缘性能好，热攻击性能好，耐化学侵蚀，尺寸精度高，与金属附着力好，是综合性能较好的陶瓷基板质料，普遍应用于电子工业，占陶瓷基板总量的 90%。

o    氮化铝陶瓷基板：具有优异的导热性、可靠的电绝缘性、低介电常数和介电消耗，与硅的热膨胀系数相匹配，是新一代高集成度半导体基板和电子封装的理想选择质料，但焦点质料氮化铝粉的制备工艺重大、能耗高、周期长、本钱高。

o    氮化硅陶瓷基板：具有硬度大、强度高、热膨胀系数小、抗氧化性好、热侵蚀性能好、摩擦系数小等优良性能，与 Si、SiC、GaAs 等质料具有优异的匹配性，但介电性能较差，生产本钱高。

o    碳化硅陶瓷基板：具有较高的热导率，在高温下可达 100w/(m·k)～400W/(m·k)，但介电常数太高，抗压强度低，只适合低密度封装。

o    氧化铍陶瓷基板：热导率高，在高温、高频下电性能好，耐热性、耐热攻击性和化学稳固性好，但粉末具有毒性，生产本钱高，限制了其生产和应用。

o    氮化硼陶瓷基板：可以以六方晶和立方晶两种形式结晶。

·         刚性基板：

o    FR4：由玻璃纤维布浸渍在环氧树脂中，然后经由热压和固化处置惩罚形成的复合质料，具有阻燃性好，机械强度高，电绝缘性能优，热稳固性佳等特点。

o    BT：具有高的玻璃化转变温度，较低的热膨胀系数与介电常数，优异的绝缘性等，是 BGA 封装的标准基板质料，也可用于 CSP 封装。

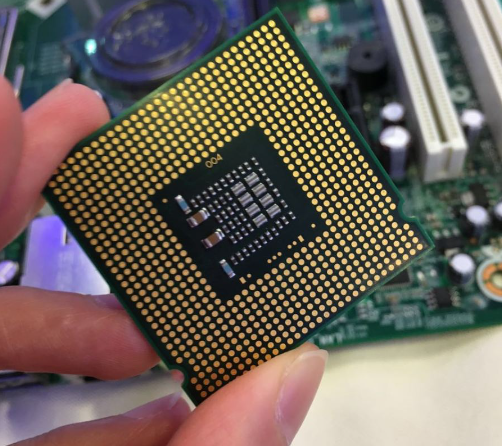

o    ABF：是一种应用于 CPU、GPU 等高端芯片封装中的高刚性及高度耐用的质料，通常用于作为封装基板的内层绝缘质料。

·         柔性基板：

o    PI（聚酰亚胺）

o    PEEK（聚醚醚酮）

o    PET（聚酯）

o    PDMS

封装基板质料的特征

封装基板质料的特征因质料种类而异：

·         氧化铝陶瓷基板：电绝缘性能好，热导率较高，热攻击性能优异，耐化学侵蚀，尺寸精度高，与金属附着力好，但热膨胀系数和介电常数相对较高。

·         氮化铝陶瓷基板：导热性精彩，电绝缘性可靠，介电常数和介电消耗低，与硅的热膨胀系数匹配优异，但制备本钱高。

·         氮化硅陶瓷基板：硬度和强度高，热膨胀系数小，抗氧化和热侵蚀性能好，摩擦系数小，但介电性能较差，生产本钱高。

·         碳化硅陶瓷基板：热导率高，抗氧化性能好，但介电常数高，抗压强度低。

·         氧化铍陶瓷基板：热导率高，在高温高频下电性能好，耐热性等性能优异，但粉末有毒且生产本钱高。

·         氮化硼陶瓷基板：具有差别的晶体结构，特征也有所差别。

·         FR4：阻燃性好，机械强度高，电绝缘性能优，热稳固性佳。

·         BT：玻璃化转变温度高，热膨胀系数和介电常数低，绝缘性好。

·         ABF：高刚性，耐用。

关于一样平常的封装基板，如 Al2O3 陶瓷，其热膨胀系数和介电常数相对 Si 单晶偏高，热导率不敷高，不适合在高频、大功率、超大规模集成电路中使用；SiC 陶瓷热导率高，但介电常数高且介电强度低，只适于低密度封装；AlN 质料介电性能优良、化学性能稳固，热膨胀系数与硅较匹配，但热导率有生长瓶颈。

而金刚石作为新型半导体封装基板，热导率高达 2200~2600W/(m.K)，热膨胀系数约为 1.1×10-6/℃，在半导体、光学等方面具备其他封装质料所达不到的优良特征。

封装基板的作用

封装基板主要起到以下作用：

·         为芯片提供电毗连，实现芯片与外部电路的有用通讯。

·         对芯片起到；ぷ饔，避免外界情形对芯片造成损害，如物理攻击、化学侵蚀等。

·         为芯片提供支持，确保芯片在使用历程中的稳固性。

·         资助芯片散热，将芯片事情时爆发的热量有用地传导出去，阻止芯片因过热而性能下降或损坏。

·         实现芯片的多引脚化，知足重大电路的毗连需求。

·         缩小封装产品的体积，提高集成度。

·         改善电性能，如降低信号滋扰、提高传输速率等。

·         实现超高密度或多芯片的？榛，便于系统的设计和组装。

差别质料对封装基板作用的影响

差别的封装基板质料因其特征的差别，对封装基板的作用爆发差别的影响：

·         关于散热性能，如氧化铝陶瓷基板的热导率相对较低，而氮化铝、氮化硅、碳化硅等陶瓷基板的热导率较高，能更有用地将芯片爆发的热量散发出去。

·         在电性能方面，质料的介电常数和介电消耗会影响信号传输的速率和质量，低介电常数和介电消耗的质料如氮化铝更有利于高频信号的传输。

·         热膨胀系数的匹配水平也至关主要，若基板质料与芯片的热膨胀系数不匹配，在温度转变时会爆发应力，可能导致芯片损坏或毗连失效。例如，氮化铝的热膨胀系数与硅较为匹配，能镌汰热应力的影响。

·         质料的机械强度和硬度会影响基板的支持性能，如氮化硅陶瓷基板的硬度和强度高，能为芯片提供更稳固的支持。

·         质料的本钱和可加工性也会影响封装基板的应用规模和生产效率。

封装基板质料和作用的最新研究希望

随着电子封装手艺的一直生长，封装基板质料和作用也在一直演进：

·         在质料方面，研究职员致力于开发更高性能、更低本钱的封装基板质料。例如，对陶瓷基板的研究集中在提高其导热性能、降低生产本钱和改善工艺；对有机基板质料的研究则注重提高其耐热性、降低介电常数等性能。

·         在作用方面，封装基板不但要知足古板的电毗连、；ぁ⒅С趾蜕⑷鹊裙π，还需要顺应更高集成度、更小尺寸、更高频率和更重大的系统需求。例如，在 5G 通讯、人工智能等领域，对封装基板的信号传输速率、散热效率和可靠性提出了更高的要求。

·         同时，新的封装手艺和工艺的泛起，也推动了封装基板质料和作用的立异。例如，系统级封装（SIP）手艺的生长，使得封装基板需要具备更好的兼容性和多层互连能力。
