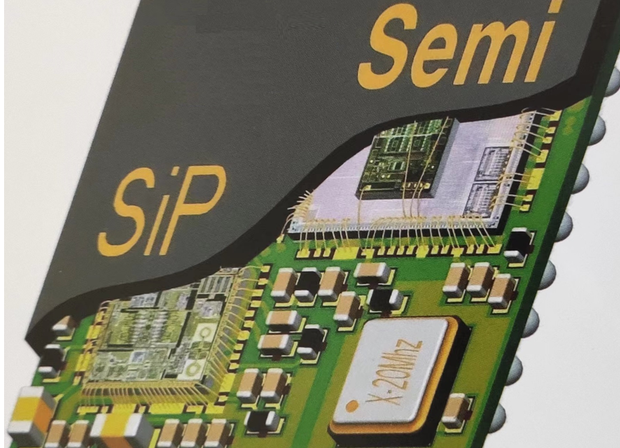

系统级封装SIP陶瓷基板的特点

系统级封装（SIP）用陶瓷基板具有以下显著特点：

• 低介电常数：信号传输速率与基板质料的介电常数和信号传输距离有关
  ，低介电常数能使信号传输更快
  ，提高系统的响应速率和性能
  。

• 低介电消耗：在基板质料的电导和松懈极化历程中
  ，带电质点将电磁场能部分转化为热能
  ，介电消耗低能大大降低基板的发热效应
  ，镌汰能量消耗和热量爆发
  ，有助于提高系统的稳固性和可靠性
  。

• 高热导率：随着芯片电路密度增添、功率提高、信号速率加速
  ，芯片发热量显著增添
  。高热导率的陶瓷基板能够有用散发芯片发出的热量
  ，包管系统在高功率运行时的稳固性和可靠性
  ，阻止因过热导致的性能下降或故障
  。

• 相宜的热膨胀系数：电路事情时
  ，由于热膨胀系数差别会爆发应力
  ，使焊点疲劳、失效
  ，严重时导致膜层剥落
  ，甚至破损芯片
  。因此
  ，基板质料要与芯片的热膨胀系数匹配
  ，以镌汰热应力对系统的影响
  ，提高系统的可靠性和稳固性
  。

•


• 优异的力学性能：基板质料需要具有优异的弯曲强度和弹性模量
  ，一方面包管基板烧结历程中变形量小
  ，镌汰尺寸差别；另一方面
  ，包管基板在制备、装配、使用历程中不至于破损
  ，从而确保系统的完整性和可靠性
  。

系统级封装SIP陶瓷基板的应用领域

系统级封装SIP陶瓷基板在以下领域有着普遍的应用：

• 消耗电子：在智能手机中
  ，如电源治理、射频收发器等电路？榻幽蒘iP封装
  ，朝着整合基带等更多零部件的整机SiP化偏向生长
  。在衣着产品如Apple Watch中
  ，电路以单块SiP泛起
  ，集成了大宗元器件
  。TWS耳机也逐渐接纳SiP封装
  ，提高空间使用率和性能
  。

• 汽车电子：在汽车的传感器等部件中有所应用
  ，因其优异的性能能够知足汽车电子在高温、振动等重大情形下的事情要求
  。

• 微波与射频通讯：使用低温共烧多层陶瓷基板具有可内埋无源元件、IC封装基板、高频特征优良、高集成化等优点
  ，在军事、宇航等领域的X波段T/R组件中获得应用
  。

系统级封装SIP陶瓷基板的制造工艺

系统级封装（SIP）陶瓷基板的制造工艺多样
，主要包括以下几种：

• 直接镀铜陶瓷基板（DPC）工艺：具备高线路精准度、高外貌平整度、高绝缘及高导热的特征
  ，在半导体功率器件封装领域迅速占有了主要的市园职位
  ，普遍应用于大功率LED、半导体激光器、VCSEL等领域
  。

• 直接键合铜陶瓷基板（DBC）工艺：线路层较厚
  ，耐热性较好
  ，主要应用于高功率、大温变的IGBT封装
  。

• 厚膜印刷陶瓷基板（TPC）工艺：TPC厚膜陶瓷基板耐热性好
  ，本钱低
  ，但线路层精度差
  ，主要应用于汽车传感器等领域
  。

• 薄膜陶瓷基板（TFC）工艺：在平面陶瓷基板中
  ，薄膜陶瓷基板TFC基板图形精度高
  ，但金属层较薄
  ，主要应用于小电流光电器件封装
  。

• AMB活性钎焊工艺：AMB基板线路层较厚
  ，耐热性较好
  ，主要应用于高功率、大温变的IGBT封装
  。

• 多层htcc高温共烧工艺：高温共烧陶瓷质料主要为氧化铝、莫来石和氮化铝为主因素的陶瓷
  ，导体浆料接纳质料为钨、钼、钼、锰等高熔点金属发热电阻浆料
  。烧结温度在1600°~1800°
  。由于HTCC基板具有结构强度高、热导率高、化学稳固性好和布线密度高等优点
  ，因此在大功率微组装电路中具有普遍的应用远景
  。

• 多层ltcc低温共烧工艺：低温共烧陶瓷为了包管在低温共烧条件下有高的烧结密度
  ，通常在组分中添加无定形玻璃、晶化玻璃、低熔点氧化物等来增进烧结
  。

•


系统级封装SIP陶瓷基板的优势与劣势

系统级封装SIP陶瓷基板具有以下优势：

• 封装效率高：可在统一封装体内加多个芯片
  ，镌汰了封装体积
  ，提高了空间使用率
  。

• 兼容性好：实现了差别的工艺、质料制作的芯片封装成一个系统
  ，并可实现嵌入集成无源组件的梦幻组合
  ，顺应多种芯片和组件的集成需求
  。

• 电性能好：SIP手艺可以使多个封装合为一体
  ，这样在镌汰了总的焊点数的同时显著减小了封装体积、重量
  ，缩短了组件的毗连蹊径
  ，提高了电性能
  。

• 低功耗和低噪音：SIP可提供低功耗和低噪音的系统级毗连
  ，在较高的频率下事情可获得险些与系统级芯片（SoC）相等的总线宽度
  。

• 系统本钱低、开发时间短：由于可以大宗接纳成熟器件
  ，SIP无论从研发本钱、生产本钱方面和研发周期方面均低于SOC
  。

然而
，SIP陶瓷基板也保存一些劣势：

• 质料本钱高：如AlN陶瓷
  ，虽然性能优异
  ，但本钱较高
  ，限制了其普遍应用
  。

• 工艺重大：涉及多种质料、芯片、互连、封装、组装和测试等
  ，是一个重大的系统工程
  ，对制造工艺和手艺要求高
  。

• 高温下难致密烧结：如AlN陶瓷在高温下难致密烧结
  ，生产中的重复性差
  ，增添了生产难度和本钱
  。

系统级封装SIP陶瓷基板的市场现状

现在
，系统级封装SIP陶瓷基板的市场泛起出以下特点：

• 需求增添：随着电子产品向小型化、高性能等偏向生长
  ，对系统级封装手艺的需求一直增添
  ，从而推动了SIP陶瓷基板市场的增添
  。

• 手艺一直前进：为了知足系统对封装的多样化需求
  ，陶瓷基板质料一直朝着具有系列化性能、超高导热、新型纳米和低维质料等偏向生长
  ，相关手艺一直立异和完善
  。

• 竞争加剧：越来越多的企业进入这一领域
  ，市场竞争日益强烈
  ，促使企业一直提高产品质量和降低本钱
  。

• 应用领域拓展：SIP工艺的快速渗透
  ，逐步翻开市场空间
  ，从消耗电子领域向云盘算、智能汽车、工业自动化等应用领域拓展
  ，彰显其奇异优势
  。

SiP系统级封装芯片洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种
，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量
。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

综上所述
，SiP 手艺的焦点优势在于其能够在降低本钱、提高无邪性、优化性能、实现小型化、降低功耗和提供优质毗连等方面为电子系统的设计和制造带来显著的刷新和提升
。
