5D/3D 封装手艺难点概述

5D/3D 封装手艺是目今集成电路封装领域的前沿手艺

，具有显著的优势

，但也面临着诸多灾点。

• 超高密度硅通孔（TSV）制备手艺是要害难点之一。随着手艺生长

  ，TSV 硅通孔的孔径一直缩小

  ，深宽比增大

  ，这对孔内绝缘层、粘附层和阻挡层的制备提出了更高要求

  ，同时需要寻找进一步降低本钱的计划。

• 三维扇出手艺保存可靠性问题。例如

  ，线宽微缩到 1 微米以下面临挑战

  ，芯片偏移和重组后晶圆翘曲的管控难度较大。

• 超高密度芯片堆叠手艺中

  ，节距小于 1 微米的超高精度 C2W 无凸点键合手艺和装备有待完善。

• 高密度重布线（RDL）手艺面临亚微米级别和大于五层布线的需求

  ，从质推测装备工艺都需要进一步研发升级。

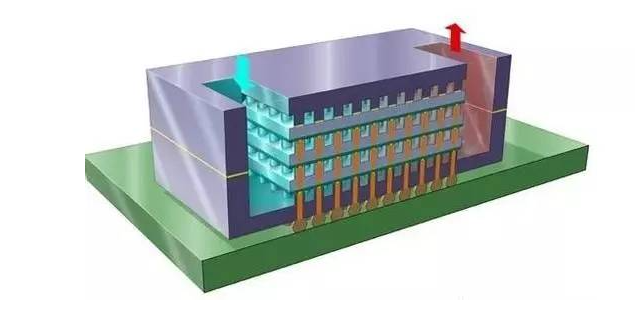

• 三维芯片堆叠的散热方法、质料和工艺需要凭证芯片功耗举行优化

  ，以确保芯片稳固运行。

• 3D 封装的电性、微区失效剖析日趋重大

  ，测试方面需要进一步优化。

•


5D/3D 封装手艺难点案例剖析

• AMD 推出的集成 3D V-cache 手艺的第三代霄龙产品

  ，展示了 3D 封装的优势

  ，但也反应出在性能提升的同时

  ，散热治理、电性剖析等方面可能保存的挑战。

• 赛灵思（Xilinx）型号为“Virtex-7 2000T FPGA”的产品

  ，基于 2.5D 转接板手艺实现了芯片的高效集成

  ，但在制造历程中

  ，如 TSV 结构的制备、芯片间的互连等环节都保存手艺难点。

5D/3D 封装手艺难点解决要领

• 为应对测试挑战

  ，推动了先进封装测试新标准和要领的研制。

• 代工厂、装备供应商、研发机构等正在研发铜混淆键合（Hybrid bonding）工艺。与现有的堆叠和键合要领相比

  ，混淆键合可以提供更高的带宽和更低的功耗

  ，但实现难度较大。例如

  ，台积电正在研究一种叫做集成芯片系统（SoIC）的手艺

  ，使用混淆键合可实现低于微米的键合间距

  ，提高芯片到芯片的通讯速率、带宽密度和能源效率。

•


5D/3D 封装手艺难点比照其他封装手艺

• 相较于古板的封装手艺

  ，如倒装（FlipChip）、凸块（Bumping）、晶圆级封装（Waferlevelpackage）等

  ，5D/3D 封装在实现更高集成度和性能的同时

  ，面临着 TSV 制备、芯片堆叠、散热治理等更为重大和难题的手艺难题。

• 先进封装手艺在降生之初选择有限

  ，而现在呈爆炸式生长。5D/3D 封装的难点在于需要解决超高密度互连、散热优化、可靠性包管等问题

  ，而其他封装手艺可能在某些方面的要求相对较低。

5D/3D 封装手艺难点的未来生长趋势

• 未来

  ，5D/3D 封装手艺将一直演进。在散热治理方面

  ，将越发注重立异的散热方法和质料

  ，以应对一直增添的芯片功耗。

• 随着手艺的前进

  ，测试和失效剖析要领将越发精准和高效

  ，以包管封装的质量和可靠性。

• 新质料和新工艺的引入将成为趋势

  ，如高导热质料、低介电常数质料等

  ，以提升封装的性能。

• 行业将朝着更高集成度、更小尺寸、更低功耗的偏向生长

  ，以知足人工智能、高性能盘算等新兴应用领域的需求。

先进芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要

，一旦选定

，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种

，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气

，通电后爆发电化学迁徙

，形成树枝状结构体

，造成低电阻通路

，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层

，在PCB板表层下生长枝晶。除了离子型和非离子型污染物

，尚有粒状污染物

，例如焊料球、焊料槽内的浮点、灰尘、灰尘等

，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物

，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中

，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素

，焊后必定保存热改性天生物

，这些物质在所有污染物中的占有主导

，从产品失效情形来而言

，焊后剩余物是影响产品质量最主要的影响因素

，离子型残留物易引起电迁徙使绝缘电阻下降

，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大

，严重者导致开路失效

，因此焊后必需举行严酷的洗濯

，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺

，知足芯片封装工艺制程洗濯的高难度手艺要求

，突破外洋厂商在行业中的垄断职位

，为芯片封装质料周全国产自主提供强有力的支持。
