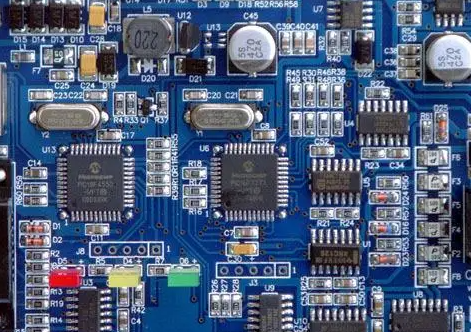

一、PCBA焊接流程

PCBA焊接是将电子元器件毗连到印刷电路板（PCB）上的要害工艺，其基本流程包括以下几个主要办法：

• 元器件准备：

• 在举行焊接之前，需要对电子元器件举行准备事情。这包括对元器件的磨练，确保其切合质量要求，例如检查元器件的引脚是否有损坏、氧化等情形。关于外貌贴装元器件（SMD），还需要对其举行分类和整理，以便后续的贴片操作。

• 同时，要凭证PCB的设计要求，准备好响应的元器件数目和型号。例如，在一个手机主板的PCBA焊接中，需要准备好州差别功效的芯片、电容、电阻等元器件，每种元器件的数目和规格都必需准确无误，不然可能会导致焊接后的电路板无法正常事情。

• 贴片：

• 贴片是将外貌贴装元器件准确地安排到PCB板上响应位置的历程。这一历程通常借助贴片机来完成。贴片机通过编程，可以准确地吸收元器件，并将其安排在PCB板上预先设计好的焊盘上。

• 在一些高精度的电子产品生产中，如电脑主板的制造，贴片机的精度可以抵达很是高的水平，能够将细小的元器件准确无误地贴装到PCB板上。例如，一些0.4mm间距的芯片也能被精准贴装。

• 焊接：

• 回流焊：关于外貌贴装元器件，回流焊是常用的焊接要领。首先，在PCB板的焊盘上印刷焊锡膏，然后将元器件贴装在有焊锡膏的焊盘上。接着，将PCB板送入回流焊炉，回流焊炉通过加热使焊锡膏熔化，从而将元器件的引脚与PCB板的焊盘焊接在一起；亓骱傅奈露惹呤呛苁且Φ，差别的元器件和焊锡膏可能需要差别的温度曲线设置。例如，一样平常的无铅焊锡膏，其预热温度可能在150 - 180°C之间，峰值温度可能抵达230 - 250°C左右。

• 波峰焊：当涉及到插件式元器件（Through - Hole Technology，THT）时，波峰焊是一种常见的焊接方法。在波峰焊历程中，将插好元器件的PCB板通过一个熔融焊料形成的波峰，使元器件的引脚与PCB板的焊盘被焊料浸润并焊接在一起。不过，波峰焊保存一些缺乏之处，例如它不可在焊接面漫衍高密度、细间距贴片元件，并且容易泛起桥接、漏焊等问题，并且在焊接历程中PCB板受到较大热攻击，可能会导致翘曲变形。

• 洗濯：

• 焊接完成后，PCB板上可能会残留一些助焊剂、焊锡渣等杂质。洗濯的目的就是去除这些杂质，以包管PCB板的电气性能和可靠性。洗濯可以使用专门的洗濯溶剂，如酒精、洗濯液等。洗濯方法有浸泡洗濯、喷雾洗濯等多种方法。

• 在一些对清洁度要求较高的电子产品中，如医疗装备的电路板，洗濯历程尤为主要，由于残留的杂质可能会影响装备的性能和清静性。

• 质量磨练：

• 质量磨练是确保PCBA焊接质量的主要环节。磨练内容包括焊点的外观检查，如焊点是否饱满、平滑，有无虚焊、短路等缺陷？梢允褂梅糯缶怠⑾晕⒕档裙ぞ呔傩屑觳。

• 除了外观检查，还会举行电气性能测试，例如使用测试仪器检查电路的连通性、电阻值、电容值等是否切合设计要求。在一些大规模生产的电子产品中，如手机生产线上，会接纳自动化的测试装备对PCBA举行快速、准确的质量磨练。

•


二、PCBA组装流程

PCBA组装是一个将种种电子元器件装置到印刷电路板（PCB）上并使其成为一个完整的电路板组件的历程，其流程如下：

• 电路板准备：

• 首先要对PCB板举行检查，审查是否有物理损坏，如线路是否有断路、短路，板层之间是否有分层等情形。同时，要确保PCB板的尺寸、厚度等规格切合设计要求。

• 在一些多层PCB板的组装中，例如手机主板这种高度集成化的多层PCB板，对PCB板的前期检查更为严酷，由于任何细小的缺陷都可能影响整个电路板的性能。

• 元器件装置妄想：

• 凭证PCB板的设计图纸，确定各个电子元器件的装置位置和装置顺序。关于一些大型的、重大的电路板，可能需要制订详细的装置妄想，以确保装置历程的高效和准确。

• 例如在效劳器主板的组装中，由于其上面的元器件种类繁多，包括种种处置惩罚器、内存插槽、电源治理芯片等，需要全心妄想装置顺序，阻止在装置历程中对已装置的元器件造成损坏。

• 外貌贴装（SMT）：

• 这一历程与焊接流程中的贴片类似，将外貌贴装元器件准确地贴装到PCB板上。在一些自动化水平较高的生产线中，贴片机可以凭证预先编程的程序，快速而准确地完成大宗外貌贴装元器件的贴装事情。

• 例如在电视主板的生产中，通过高速贴片机可以在短时间内将众多的贴片电容、电阻等元器件贴装到PCB板上，大大提高了生产效率。

• 插件装置（DIP）：

• 关于插件式元器件，如一些较大的电解电容、插件式芯片等，需要将其引脚插入到PCB板上响应的通孔中。这一历程通常由人工或自动化装备完成。在人工插件历程中，操作职员需要凭证装置规范，准确地将元器件插入到准确的位置。

• 在一些小型电子产品的生产中，如收音机的电路板组装，可能会接纳人工插件的方法，由于其元器件数目相对较少，人工操作可以更好地控制本钱。

• 焊接与牢靠：

• 完成元器件的贴装和插件后，需要举行焊接操作，使元器件与PCB板牢靠毗连。如前面所述，外貌贴装元器件接纳回流焊，插件式元器件接纳波峰焊或手工焊接等方法。

• 在一些对焊接质量要求极高的电子产品中，如航空航天装备中的电路板，可能会接纳多种焊接方法相连系，并举行严酷的质量控制，以确保焊接的可靠性。

• 测试与调试：

• 焊接完成后，要对PCBA举行测试和调试。测试内容包括电气性能测试，如测试电路的导通性、电压、电流等参数是否切合设计要求；够峋傩泄πР馐，检查电路板是否能够实现预期的功效。

• 例如在手机电路板的测试中，会通过专门的测试装备模拟手机的种种事情状态，如通话、上网、照相等功效，以检测电路板是否正常事情。若是发明问题，就需要举行调试，找出问题所在并举行修复。

• 组装后检查：

• 最后要对组装完成的PCBA举行周全检查，包括外观检查，审查是否有元器件装置歪斜、焊接不良等情形，以及再次举行电气性能和功效的抽检，确保产品质量切合要求。

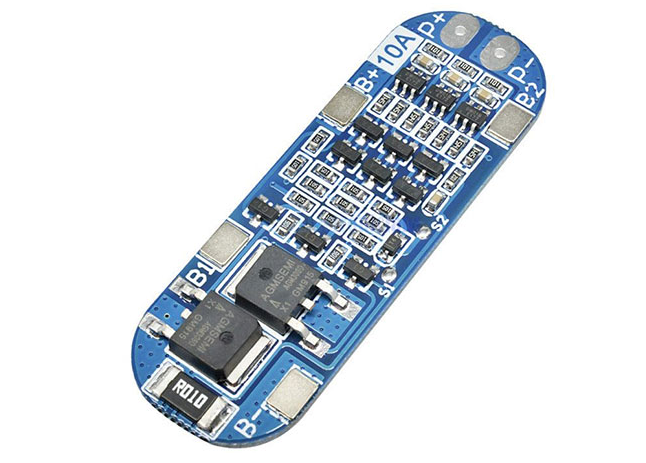

三、PCBA焊接特点剖析

• 工艺重大性：

• PCBA焊接涉及多种焊接手艺，如回流焊和波峰焊，每种焊接手艺都有其奇异的工艺要求；亓骱感枰既房刂莆露惹，包括预热、升温、回流、冷却等多个阶段，每个阶段的温度、时间等参数都需要凭证元器件和焊锡膏的特征举行调解。例如，差别的焊锡膏可能有差别的熔点和活性温度规模，需要响应地调解回流焊的温度曲线，以确保焊锡膏能够充分熔化并形成优异的焊点。

• 波峰焊则需要思量焊料波峰的高度、速率、角度等因素，以及PCB板在波峰中的浸入深度和时间。若是这些参数设置不当，就容易泛起焊接缺陷，如桥接、漏焊等。并且，在举行混装（既有外貌贴装元器件又有插件式元器件）的PCBA焊接时，需要合理安排焊接顺序，先举行回流焊焊接外貌贴装元器件，再举行波峰焊或手工焊接插件式元器件，这进一步增添了工艺的重大性。

• 对装备和情形要求高：

• 焊接装备的精度和稳固性对焊接质量有着至关主要的影响；亓骱嘎枰弑缸既返奈露瓤刂颇芰，能够在整个焊接历程中坚持温度的匀称性和稳固性。例如，一些高端的回流焊炉可以将温度波动控制在极小的规模内，从而包管焊接质量的一致性。

• 波峰焊装备也需要能够稳固地爆发合适的焊料波峰，并且对PCB板的传送速率和角度举行准确控制。同时，焊接情形也需要坚持清洁、干燥，阻止灰尘、湿气等杂质对焊接质量爆发影响。在一些对焊接质量要求极高的电子制造车间，会接纳无尘车间，并对情形的温度和湿度举行严酷控制。

• 焊点质量影响因素多：

• 焊点质量是PCBA焊接的要害指标，而影响焊点质量的因素众多。首先是元器件引脚和PCB板焊盘的外貌处置惩罚情形，若是引脚或焊盘外貌保存氧化层、油污等污染物，会影响焊锡的浸润性，导致虚焊等缺陷。例如，在一些长时间存放的元器件中，引脚可能会爆发氧化，在焊接前若是没有举行有用的清洁处置惩罚，就很难形成优异的焊点。

• 焊锡膏或焊料的质量也是一个主要因素，包括焊锡的因素、助焊剂的活性等。若是焊锡膏中的助焊剂活性缺乏，可能无法有用去除焊接外貌的氧化物，从而影响焊点的质量。别的，焊接历程中的操作因素，如焊接温度、时间、压力（在手工焊接时）等，若是控制不当，也会导致焊点泛起种种缺陷，如过热、冷焊、焊料过多或过少等。

• 质量检测难度较大：

• 由于PCBA上的焊点数目众多且漫衍麋集，尤其是在一些小型化、高密度的电路板上，对焊点举行周全、准确的质量检测具有一定的难度。古板的外观检查要领可能无法发明一些细小的焊接缺陷，如内部的虚焊、微短路等情形。

• 虽然可以使用一些先进的检测装备，如X - Ray检测装备来检测焊点内部的情形，但这些装备本钱较高，并且对操作职员的手艺要求也较高。在大规模生产中，要对每一个PCBA举行周全的高质量检测，需要投入大宗的人力、物力和时间本钱。

四、PCBA组装特点剖析

• 工序多且相互关联：

• PCBA组装涵盖了从电路板准备、元器件装置妄想、贴装、插件、焊接到测试调试等多个工序，每个工序之间相互关联、相互影响。例如，若是在电路板准备阶段没有发明PCB板的线路断路问题，在后续的元器件装置和测试历程中就可能会泛起电路欠亨的故障，导致整个组装历程失败。

• 在贴装和插件工序中，若是元器件的装置位置禁绝确或者装置顺序过失，可能会影响到后续的焊接操作，甚至可能导致元器件在焊接历程中受到损坏。并且，在测试调试历程中发明的问题，可能需要追溯到前面的多个工序中去查找缘故原由并举行修正。

• 对精度要求高：

• 在PCBA组装历程中，无论是外貌贴装照旧插件装置，都需要较高的精度。关于外貌贴装元器件，由于其尺寸越来越小，如一些0201（0.6mm×0.3mm）甚至更小的贴片元器件，贴片机需要具备极高的贴装精度，以确保元器件能够准确地贴装到PCB板上细小的焊盘上。

• 在插件装置中，虽然元器件相对较大，但也需要将引脚准确地插入到对应的通孔中，阻止引脚弯曲、短路等问题。例如在电脑主板的组装中，CPU插座、内存插槽等插件式元器件的装置精度直接影响到整个主板的性能和稳固性。

• 自动化水平差别大：

• 凭证生产规模和产品类型的差别，PCBA组装的自动化水平保存较大差别。在大规模生产的电子产品中，如手机、电脑等，为了提高生产效率和产品质量的一致性，往往接纳高度自动化的组装生产线。这些生产线配备了先进的贴片机、插件机、焊接装备和测试装备等，可以实现从元器件贴装到制品测试的全自动化生产。

• 然而，在一些小批量生产、定制化产品或者研发阶段的产品组装中，可能会更多地接纳人工组装的方法。人工组装虽然无邪性较高，但效率相对较低，并且容易受到人为因素的影响，如操作职员的手艺水平、事情状态等，从而导致产品质量的波动。

• 需要多方面的手艺知识和手艺：

• PCBA组装涉及到电子电路知识、机械装置知识、焊接手艺、测试手艺等多方面的知识和手艺。操作职员需要相识电子元器件的特征和功效，以便准确地举行装置和调试。例如，在装置一些对静电敏感的元器件时，需要接纳防静电步伐，阻止元器件被静电损坏。

• 同时，操作职员还需要掌握焊接手艺，能够凭证差别的元器件和焊接要求举行合适的焊接操作。在测试调试环节，需要熟悉州测试仪器的使用要领，能够凭证测试效果准确地判断产品是否及格，并举行响应的故障扫除。

五、PCBA焊接与组装综合先容

PCBA焊接与组装是制造印刷电路板组件的两个焦点环节，它们在整个PCBA生产历程中细密相连、相互影响，配合决议了最终产品的质量和性能。

• 工艺协同性：

• 在PCBA的生产历程中，焊接和组装工艺需要高度协同。首先，在组装历程中的元器件贴装和插件装置的质量直接影响到焊接的效果。若是元器件在贴装或插件时位置禁绝确，例如引脚没有与焊盘完全对齐，在焊接时就容易泛起虚焊、短路等问题。

• 反过来，焊接的质量也会对组装后的产品性能爆发影响。例如，焊接历程中若是爆发过多的热应力，可能会导致PCB板变形，从而影响后续元器件的装置精度或者导致已装置的元器件受到损坏。在一些重大的PCBA生产中，如高端智能手机的主板制造，焊接和组装工艺需要准确配合，从最初的元器件准备到最后的制品测试，每个环节都要严酷控制，以确保产品的高质量。

• 质量控制的整体性：

• 关于PCBA的质量控制，焊接和组装环节需要作为一个整体来思量。在焊接环节，要对焊点的质量举行严酷控制，包括焊点的外观、电气性能等方面。而在组装环节，要确保元器件的准确装置、电路板的物理完整性等。

• 在质量检测历程中，不可仅仅关注焊接的焊点质量或者组装的元器件装置情形，而是要综合思量整个PCBA的性能。例如，在举行电气性能测试时，不但要检查焊点的导通性，还要检查整个电路是否能够正常事情，包括各个元器件之间的毗连是否准确、信号传输是否正常等。任何一个环节的质量问题都可能导致整个PCBA的故障，因此需要从整体上举行质量控制。

• 手艺生长趋势的一致性：

• 随着电子手艺的一直生长，PCBA焊接和组装手艺也在朝着智能化、高精度、高效率的偏向生长。在焊接手艺方面，新型的焊接装备一直涌现，如具有更准确温度控制和更高焊接速率的回流焊炉和波峰焊装备，同时一些新的焊接手艺，如激光焊接等也在特定领域获得应用。

• 在组装手艺方面，自动化装备的智能化水平一直提高，例如贴片机可以实现更快速、更精准的元器件贴装，并且能够自动检测和纠正一些装置过失。同时，随着电子产品向小型化、轻量化、高性能化的偏向生长，PCBA焊接和组装手艺也需要一直顺应这些需求，提高工艺水平和产品质量。

六、SMT工艺电路板洗濯先容

为确保PCBA电路板的高可靠性、电器性能稳固性和使用寿命，提升电路板PCBA电子组件质量及制品率，阻止污染物污染及因此爆发的电迁徙，电化学侵蚀而造成电路失效；贡匦瓒砸豪湫Ю推鞯缏钒搴附庸ひ蘸蟮奈嗖辛簟⒅讣敛辛簟⒂臀邸⒒页尽⒑概萄趸恪⒅改！⒂谢廴疚锛癙article等举行洗濯。这关于液冷效劳器的高效、高可靠性运行提供了有力包管。
