功率器件封装手艺的生长历程

功率器件封装手艺的生长履历了多个阶段。

最初，功率半导体器件封装手艺接纳低压结晶硅和大功率芯片封装，QFP（Quad Flat Package）封装是早期的一种形式。QFP封装是面积较小、引脚数较多的外貌贴装封装，能够承载较高功率，适用于功率密度较高的应用场合。它在其时为功率器件的封装提供了一种较为有用的解决计划，使得功率器件能够在一定水平上知足市场关于小型化和较高功率承载能力的需求。

随着手艺的一直生长，古板功率电子封装主要以钎料毗连和引线键合等二维平面封装手艺为主。这种手艺在很长一段时间内占有主导职位，由于它能够知足其时功率器件的基本封装要求。然而，随着第三代半导体器件的生长，其在高频、高压、高温下的应用对封装手艺提出了更高的要求，古板的二维平面封装手艺逐渐难以知足需求。

在这一生长历程中，差别类型的功率器件也一直涌现，并且各自有着差别的封装需求。例如，功率MOSFET和IGBT等功率器件在热治理、电气性能和可靠性等方面的要求一直推动着封装手艺的刷新。总的来说，功率器件封装手艺从简朴的知足基本电气毗连和物理；すπ，逐渐向顺应更高性能、更重大事情情形的偏向生长。

功率器件封装手艺的最新希望

近年来，功率器件封装手艺取得了多方面的希望。

在质料方面，纳米铜烧结手艺成为研究热门。纳米铜烧结手艺具有奇异的优势，例如标准效应、铜氧化物对烧结温度及扩散的影响等。通过键合外貌纳米化修饰、铜纳米焊料的制备与烧结键合、铜纳米焊料氧化物自还原等多项手艺，可以实现更好的毗连性能，提高封装的可靠性和导热性能等。在无压低温毗连手艺方面也有新的生长，像无压低温纳米银烧封装手艺，针对典范Si基功率？榉庾芭连工艺及其可靠性方面有着起劲的意义，它有助于提升电力电子器件封装毗连的可靠性，降低毗连历程中的危害。

结构设计上，二维平面封装逐渐向三维集成封装生长。古板的二维平面封装难以知足第三代半导体器件在高频、高压、高温下的可靠应用需求，而三维集成封装能够在更小的空间内实现更高的集成度、更好的电气性能和散热性能。例如在碳化硅（SiC）功率器件的封装中，为了顺应其高功率电流密度、高运行结温以及高运转频率的特征，泛起了多种立异的封装结构。如单管翻转贴片封装，通过金属毗连件将芯片背部电极翻转到和正面电极相同平面位置，消除了金属键合线和引脚端子，减小了体积并降低了导通电阻；DBC + PCB混淆封装将DBC工艺和PCB板相连系，使用金属键合线将芯片上外貌毗连到PCB板，控制换流回路在PCB层间，大大减小了电流回路面积进而减小杂散电感参数；芯片正面平面互连封装接纳平面互连的毗连方法来实现芯片正面的毗连，可减小电流回路、杂散电感和电阻，还拥有更精彩的温度循环特征以及可靠性；双面散热封装手艺通过上下外貌均接纳DBC板举行焊接，实现上下外貌同时散热，降低了？槿茸璨⒓跣×嘶芈芳纳绺胁问

功率器件封装手艺的未来趋势

未来，功率器件封装手艺有着多方面的生长趋势。

在性能优化方面，除了芯片自身消耗的降低，通过封装手艺的优化来提升功率半导体器件的整体性能将变得越发主要。随着多沟道、多栅等手艺的一直前进，碳化硅器件等功率器件的性能将一直提升，这就要求封装手艺能够与之相匹配，进一步提升功率密度、降低消耗、提高开关速率等。例如在电动汽车和新能源应用领域快速生长的配景下，关于IGBT等功率器件的封装手艺要求也会一连提高，以知足更高的功率转换效率和可靠性要求。

从封装结构来看，三维集成封装有望获得进一步的生长和完善。随着电子装备的小型化、高性能化生长，三维集成封装能够在有限的空间内集成更多的功效，提高器件的性能。同时，关于封装的散热性能要求也会一直提高，需要开发出更高效的散热手艺和质料，以应对功率器件在高功率运行时爆发的热量。

在应用领域方面，随着人工智能、自动驾驶、数据中心以及光子学等前沿应用的生长，功率器件封装手艺将朝着顺应这些新兴领域需求的偏向生长。例如在汽车芯片领域，随着汽车电动化、智能化的生长，关于功率器件封装的可靠性、耐高温性和高功率密度等方面的要求会越来越高。

差别类型功率器件的封装特点

差别类型的功率器件具有各自奇异的封装特点。

1. 功率MOSFET

插入式封装

• 双列直插式封装（DIP）：DIP封装有两排引脚，需要插入到具有DIP结构的芯片插座上。其派生方法为SDIP（Shrink DIP），针脚密度相对较高。DIP封装结构形式多样，如多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP、引线框架式DIP（含玻璃陶瓷封接式、塑料包封结构式、陶瓷低熔玻璃封装式等）。它的优点是可以很利便地实现PCB板的穿孔焊接，与主板兼容性好；弱点是封装面积和厚度较大，引脚在插拔历程中容易损坏，可靠性较差，且受工艺影响引脚一样平常不凌驾100个，在电子工业高度集成化历程中逐渐退出历史舞台。

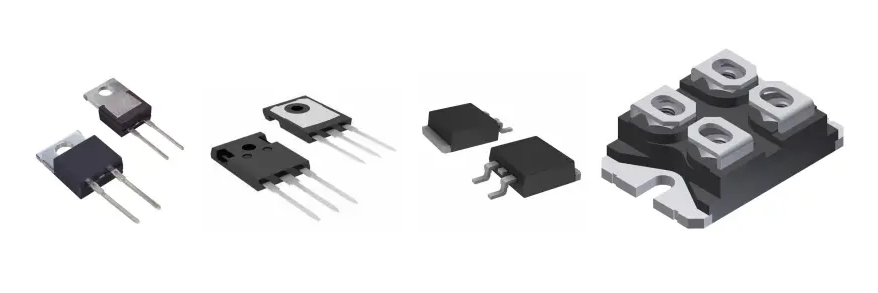

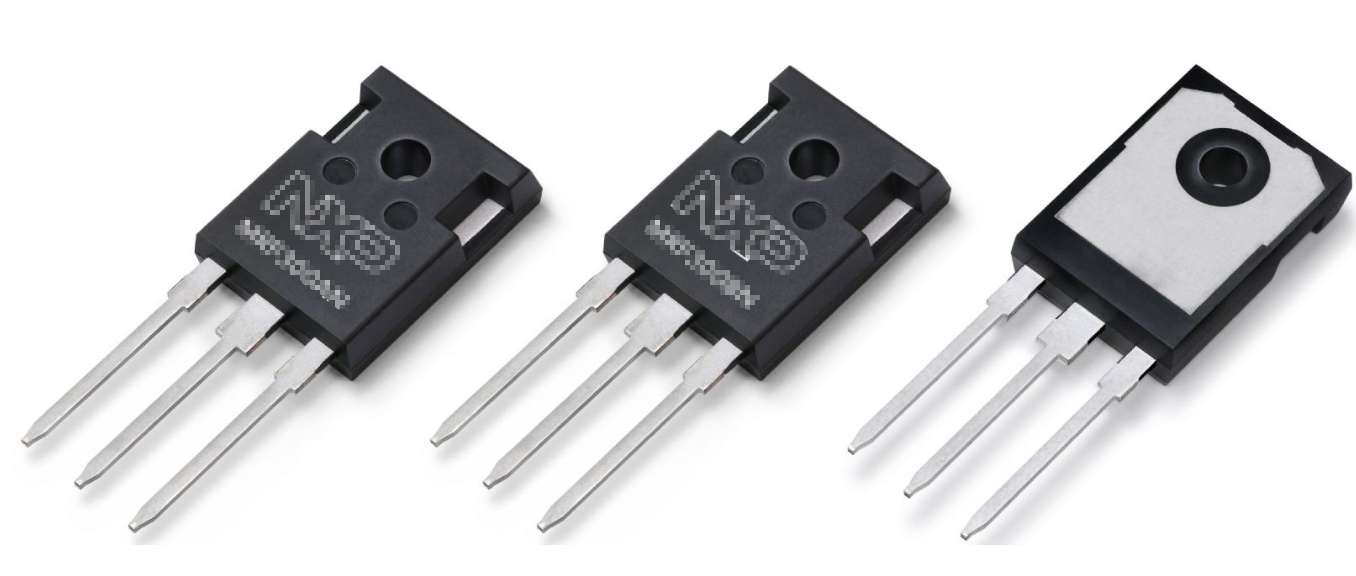

• 晶体管形状封装（TO）：这属于早期的封装规格，例如TO - 3P、TO - 247、TO - 92、TO - 92L、TO - 220、TO - 220F、TO - 251等都是插入式封装设计。TO - 3P/247是中高压、大电流MOS管常用的封装形式，产品耐压高、抗击穿能力强。TO - 247一样平常为非绝缘封装，常用于大功率应用场景；TO - 220F是全塑封装，装到散热器上时不必加绝缘垫，TO - 220带金属片与中心脚相连，装散热器时要加绝缘垫，这两种外观相似可交流使用；TO - 251主要是为了降低本钱和缩小产品体积，应用于中压大电流60A以下、高压7N以下情形；TO - 92只有低压MOS管（电流10A以下、耐压值60V以下）和高压1N60/65接纳，目的是降低本钱。

• 插针网格阵列封装（PGA）：PGA芯片内外有多个方阵形的插针，每个方阵形插针沿芯片的周围距离一定距离排列，凭证管脚数目的几多，可以围成2 - 5圈。装置时将芯片插入专门的PGA插座即可，具有插拔利便且可靠性高的优势，能顺应更高的频率。

外貌贴装式

• 晶体管形状（D - PAK）、小形状晶体管（SOT）、小形状封装（SOP）等：外貌贴装则是MOSFET的管脚及散热法兰焊接在PCB板外貌的焊盘上。这种封装方法相比插入式封装，在现代电子装备的小型化和高密度电路设计中更具优势，能够提高电路板的集成度，并且在生产历程中更适合自动化组装。

2. IGBT（绝缘栅双极型晶体管）

IGBT的封装需要思量到其高电压、大电流的特征。在封装中要注重散热性能，由于IGBT在事情历程中会爆发大宗的热量，若是散热不良会影响其性能和可靠性。同时，IGBT的封装还需要包管优异的电气绝缘性能，以避免电路中的短路等问题。例如在电动汽车的动力系统中，IGBT？樾枰诟呶隆⒏叩缪埂⒏吖β实那樾蜗挛裙淌虑，其封装必需能够遭受这些卑劣的事情条件并且包管长时间的可靠性。在一些？榉庾爸，会接纳特殊的散热结构和绝缘质料来知足IGBT的事情要求。

功率器件封装手艺的立异偏向

1. 质料立异

• 新型毗连质料：银烧结日益成为SiC芯片粘接的首选要领。银烧结手艺相比古板的毗连质料，能够提供更好的导热性能和电气毗连性能，在高温情形下也能坚持较好的稳固性，有助于提高功率器件在高功率运行时的可靠性。

• 高性能基板质料：Si3N4和AlN AMB基板是SiC的首选手艺，其中Si3N4更受关注。这些基板质料具有高导热性、高绝缘性等特点，能够有用地将功率器件爆发的热量传导出去，并且能够知足功率器件在高电压下的绝缘要求，有助于提高功率器件的整体性能。

2. 结构立异

• 低杂散电感封装结构：为了顺应功率器件的快速开关特征，减小古板封装中杂散电感参数较大的问题，多种低杂散电感封装结构被开发出来。如单管翻转贴片封装、DBC + PCB混淆封装、芯片正面平面互连封装等，这些封装结构通过改变芯片的毗连方法、结构等手段，有用地减小了杂散电感，降低了在开关历程中的电压过冲、消耗以及电磁滋扰等问题。

• 双面散热封装结构：双面散热封装结构可以实现功率器件上下外貌同时散热，提高了散热效率，降低了？槿茸琛＠缭谝恍㏒iC？榉庾爸薪幽缮舷峦饷簿狣BC板的焊接方法，能够在有限的空间内提高功率密度，并且通过合理的芯片结构和结构设计，还可以减小回路寄生电感参数。

3. 多功效集成封装

随着功率器件在种种重大系统中的应用，多功效集成封装成为立异偏向之一。例如在一个封装？橹屑啥嘀止π，犹如时实现功率转换、信号处置惩罚、；すπУ取Ｕ獠坏梢蕴岣呦低车募啥，镌汰电路板的面积，还能够提高整个系统的可靠性和性能。通过将差别功效的电路或器件集成在一个封装内，可以镌汰信号传输的延迟和滋扰，提高系统的响应速率和稳固性。

海内外功率器件封装手艺比照

1. 手艺水平

• 外洋：在功率器件封装手艺方面，外洋一些蓬勃国家和地区在手艺研发和立异上处于领先职位。例如在低寄生电感封装手艺方面，外洋较早地开展了相关研究，开发出了一些先进的低杂散电感封装结构，如阿肯色大学团队提出的单管翻转贴片封装手艺。在高温封装质料和工艺方面，外洋也有较为深入的研究，能够提供适用于高温情形下的芯片毗连质料和制作工艺。在多功效集成封装方面，外洋企业能够将多种功效集成在一个封装？橹，并且包管较高的性能和可靠性。

• 海内：海内在功率器件封装手艺方面近年来取得了长足的生长。在一些领域已经能够实现国产化替换，例如长晶科技向市场推出了晶圆级封装MOSFET，成为海内首家突破垄断、完成国产替换的高科技企业。在低杂散电感封装方面，海内也开展了相关研究，如株洲中车时代电气、天津大学等团队对双面散热封装？榫傩辛巳取⒌缙⒖煽啃缘榷喾矫娴难芯俊Ｈ欢，与外洋相比，海内在某些高端封装手艺方面仍然保存一定的差别，例如在一些先进的三维集成封装手艺和高性能封装质料的研发上，还需要进一步追赶。

2. 可靠性和一致性

• 外洋：外洋品牌在可靠性和一致性方面具有一定的优势。在汽车、高可靠性工业等领域，外洋品牌的功率器件封装产品被普遍应用。这是由于外洋在封装工艺的控制、原质料的质量把控等方面有着较为成熟的系统，能够包管产品在长时间、重大情形下的稳固运行。例如在碳化硅功率器件的封装中，外洋能够较好地解决古板封装杂散电感参数较大、器件高温事情时封装可靠性降低以及？榈亩喙πЪ煞庾坝敫吖β拭芏刃枨蟮任侍狻

• 海内：海内产品在可靠性和一致性方面相对较弱。在一些高端应用领域，如汽车高可靠性工业方面，海内产品的应用相对较少，部分缘故原由是担心产品的稳固性和可靠性问题。不过，随着海内手艺水平的一直提高和工艺的一直完善，这种差别正在逐渐缩小。

3. 应用领域着重

• 外洋：外洋在高端应用领域，如航空航天、高端汽车电子等领域，对功率器件封装手艺的要求较高，并且在这些领域占有着较大的市场份额。他们能够提供知足这些领域严酷要求的封装产品，例如在航空航天领域，关于功率器件封装的抗辐射、高可靠性等方面有着特殊的要求，外洋企业能够通过先进的封装手艺来知足这些需求。

• 海内：海内在中低端应用领域，如消耗电子等领域具有一定的优势，主要体现在价钱优势和供货优势等方面。海内的功率器件封装产品在消耗电子领域获得了普遍的应用，能够知足消耗电子关于本钱和供货实时性的要求。同时，随着海内手艺的一直提升，在高端应用领域也逐渐最先崭露头角，如在新能源汽车领域，海内企业也在起劲研发和应用先进的功率器件封装手艺。
